当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC5531
LTC5531技术文档下载：
LTC5531技术文档产品手册下载
LTC5531 - 典型应用图例：

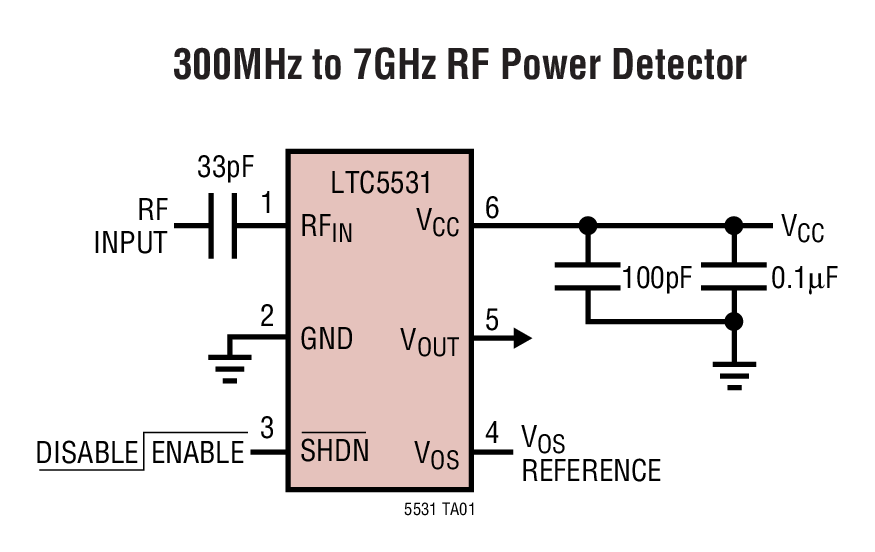

LTC5531典型应用图例一

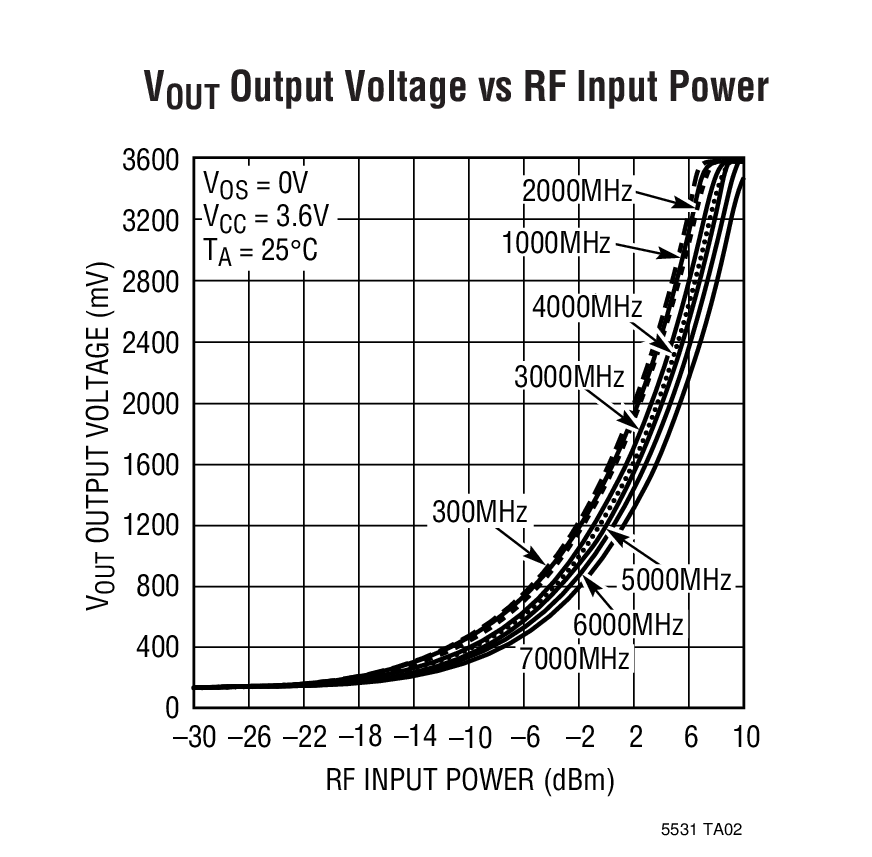

LTC5531典型应用图例二
LTC5531 - 封装图解：

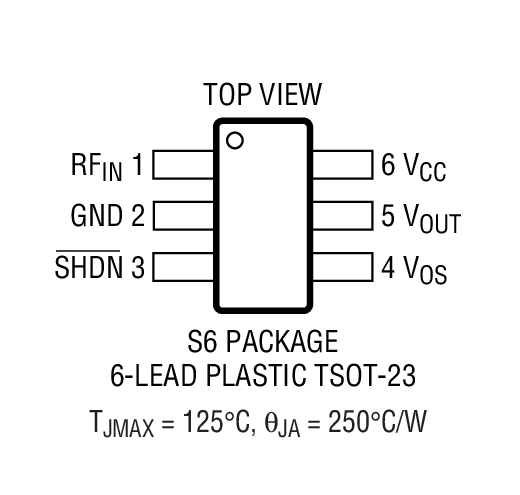

LTC5531封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC5531介绍

LTC5531 - LTC5531是Precision 300MHz to 7GHz RF Detector with Shutdown and Offset Adjustment

LTC5531是LINEAR凌力尔特公司的一款RF 肖特基峰值检波器产品，LTC5531是LTC5531是Precision 300MHz to 7GHz RF Detector with Shutdown and Offset Adjustment，本站介绍了LTC5531的封装应用图解、特点和优点、功能等，并给出了与LTC5531相关的LINEAR元器件型号供参考。

LTC5531 - LTC5531是Precision 300MHz to 7GHz RF Detector with Shutdown and Offset Adjustment - RF 肖特基峰值检波器 - RF和无线 - 凌力尔特

LTC5531 - Precision 300MHz to 7GHz RF Detector with Shutdown and Offset Adjustment

LTC5531 - Precision 300MHz to 7GHz RF Detector with Shutdown and Offset Adjustment - Linear Technology（凌力尔特）

功能描述

The LTC5531 is an RF power detector for RF applications operating in the 300MHz to 7GHz range. A temperature compensated Schottky diode peak detector and buffer amplifier are combined in a small ThinSOT™ package. The supply voltage range is optimized for operation from a single lithium-ion cell or 3xNiMH.

The RF input voltage is peak detected using an on-chip Schottky diode. The detected voltage is buffered and supplied to the VOUT pin. A power saving shutdown mode reduces current to less than 2µA. The initial offset voltage of 120mV ±35mV can be precisely adjusted using the VOS pin.

The LTC5531 operates with input power levels from –32dBm to 10dBm.

*Higher frequency operation is achievable with reduced performance. Consult factory for more information.

特点
  • Temperature Compensated Internal Schottky Diode RF Detector
  • Wide Input Frequency Range: 300MHz to 7GHz*
  • Wide Input Power Range: –32dBm to 10dBm
  • Buffered Detector Output
  • Precision VOUT Offset Control
  • Wide VCC Range of 2.7V to 6V
  • Low Operating Current: 500µA
  • Low Shutdown Current: <2µA
  • Available in a Low Profile (1mm) SOT-23 Package
    • 应用
  • 802.11a, 802.11b, 802.11g, 802.15, 802.16
  • Multimode Mobile Phone Products
  • Optical Data Links
  • Wireless Data Modems
  • Wireless and Cable Infrastructure
  • RF Power Alarm
  • Envelope Detector
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5531ES6 SOT-23 E $1.84
    LTC5531ES6#PBF SOT-23 E $1.84
    LTC5531ES6#TR SOT-23 E $1.84 $1.31
    LTC5531ES6#TRM SOT-23 E $1.84 $1.33
    LTC5531ES6#TRMPBF SOT-23 E $1.84 $1.33
    LTC5531ES6#TRPBF SOT-23 E $1.84 $1.31
