当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC5508
LTC5508技术文档下载：
LTC5508技术文档产品手册下载
LTC5508 - 典型应用图例：

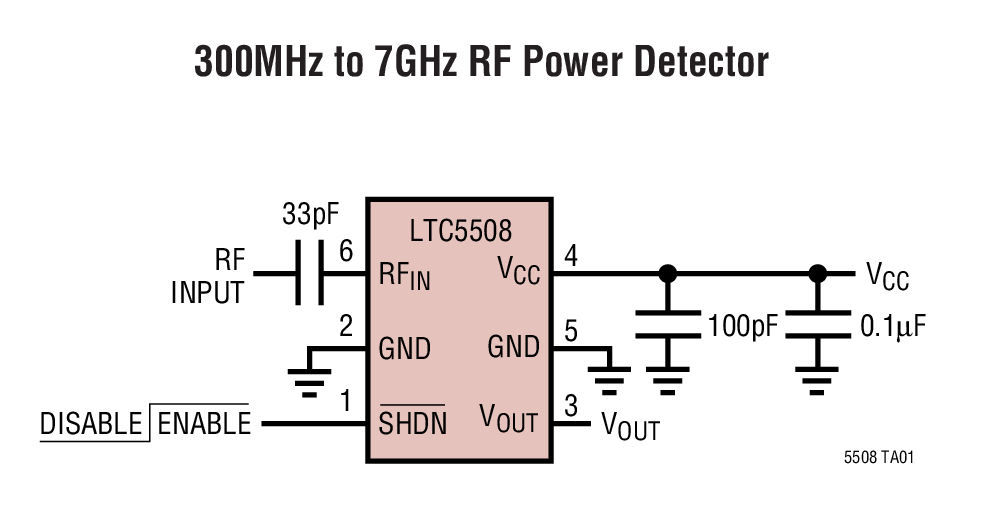

LTC5508典型应用图例一

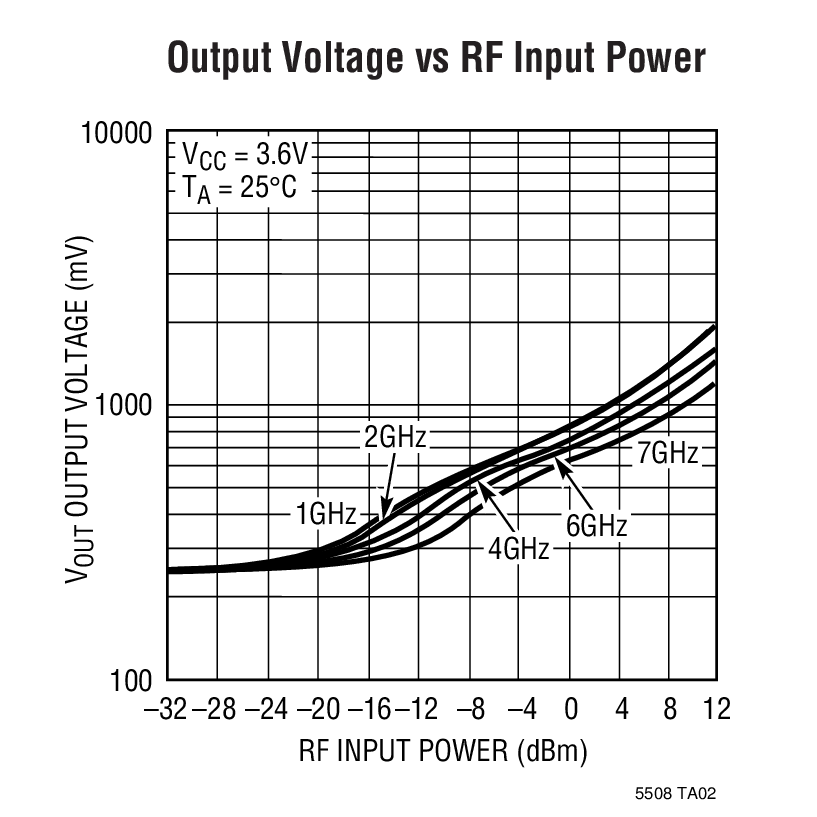

LTC5508典型应用图例二
LTC5508 - 封装图解：

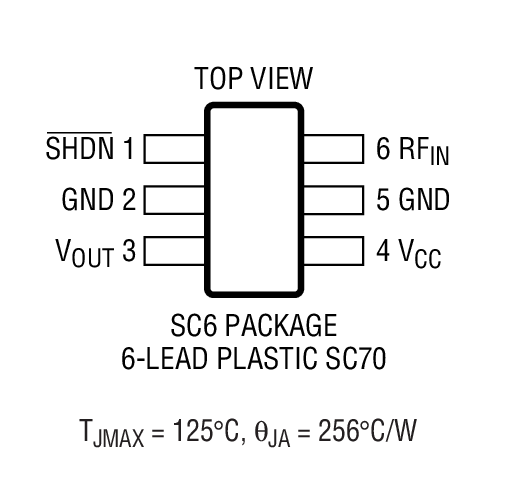

LTC5508封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC5508介绍

LTC5508 - LTC5508是300MHz to 7GHz RF Power Detector with Buffered Output in SC70 Package

LTC5508是LINEAR凌力尔特公司的一款RF 肖特基峰值检波器产品，LTC5508是LTC5508是300MHz to 7GHz RF Power Detector with Buffered Output in SC70 Package，本站介绍了LTC5508的封装应用图解、特点和优点、功能等，并给出了与LTC5508相关的LINEAR元器件型号供参考。

LTC5508 - LTC5508是300MHz to 7GHz RF Power Detector with Buffered Output in SC70 Package - RF 肖特基峰值检波器 - RF和无线 - 凌力尔特

LTC5508 - 300MHz to 7GHz RF Power Detector with Buffered Output in SC70 Package

LTC5508 - 300MHz to 7GHz RF Power Detector with Buffered Output in SC70 Package - Linear Technology（凌力尔特）

功能描述

The LTC5508 is an RF power detector for RF applications operating in the 300MHz to 7GHz range. A temperature compensated Schottky diode peak detector and buffer amplifier are combined in a small SC70 package. The supply voltage range is optimized for operation from a single lithium-ion cell or 3xNiMH.

The RF input voltage is peak detected using an on-chip Schottky diode. The detected voltage is buffered and supplied to the Vout pin. A power saving shutdown mode reduces supply current to less than 2μA.

The LTC5508 operates with input power levels from -32dBm to 12dBm.

特点
  • Temperature Compensated Internal Schottky
  • Diode RF Detector
  • Wide Input Frequency Range: 300MHz to 7GHz
  • Wide Input Power Range: 32dBm to 12dBm
  • Buffered Detector Output
  • Wide VCC Range of 2.7V to 6V
  • Low Operating Current: 550mA
  • Low Shutdown Current: <2mA
  • SC70 Package
    • 应用
  • 802.11a, 802.11b, 802.11g, 802.15
  • Multimode Mobile Phone Products
  • Optical Data Links
  • Wireless Data Modems
  • Wireless and Cable Infrastructure
  • RF Power Alarm
  • Envelope Detector
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5508ESC6 SC-70 E $2.12
    LTC5508ESC6-DUP SOT-23 E $2.12
    LTC5508ESC6#PBF SC-70 E $2.12
    LTC5508ESC6#TR SC-70 E $2.12 $1.51
    LTC5508ESC6#TRM SC-70 E $2.12 $1.53
    LTC5508ESC6#TRMPBF SC-70 E $2.12 $1.53
    LTC5508ESC6#TRPBF SC-70 E $2.12 $1.51
