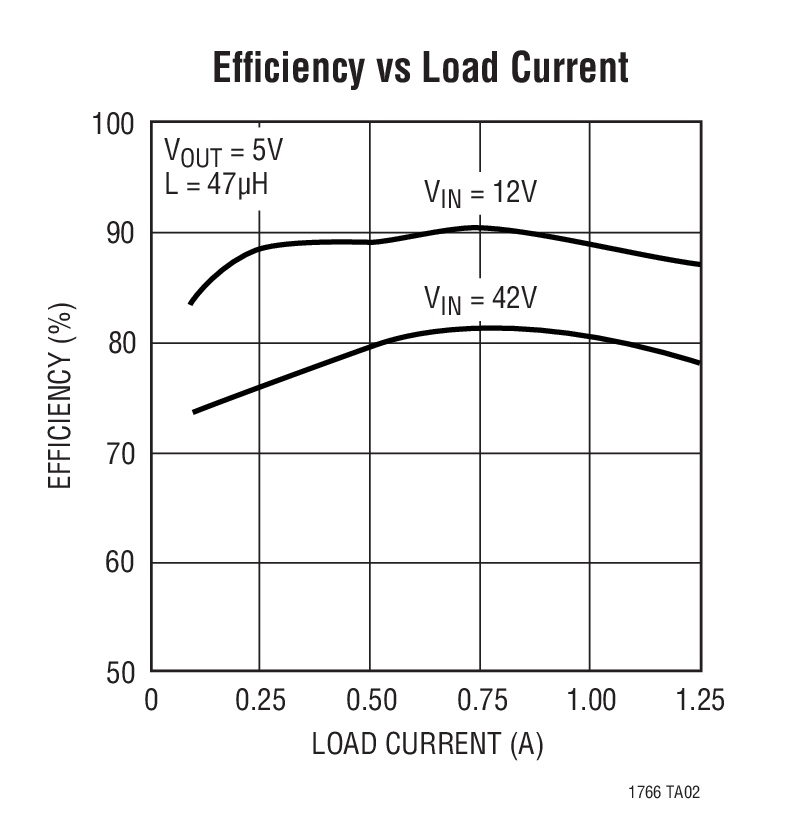

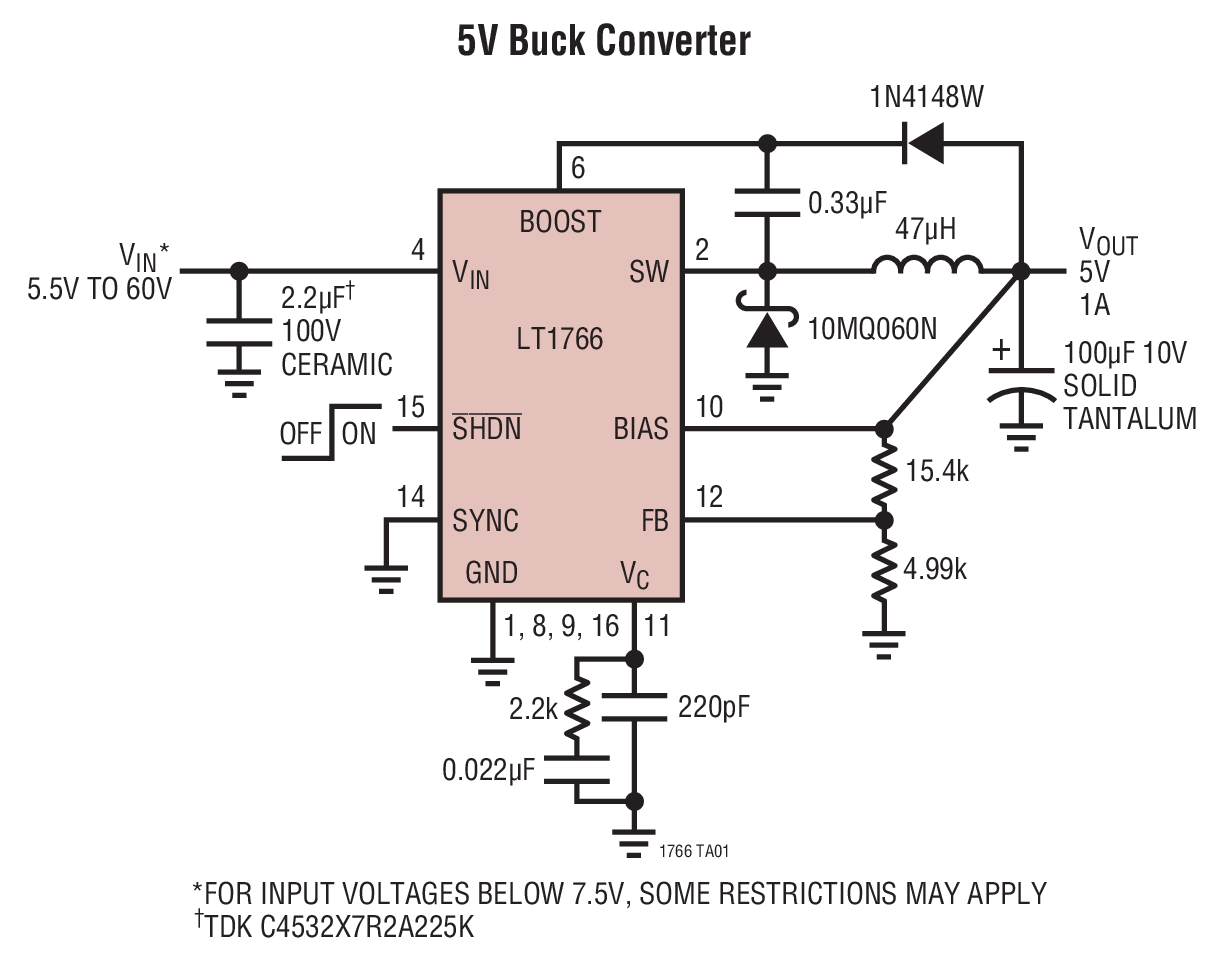

LT1766 - 典型应用图例:

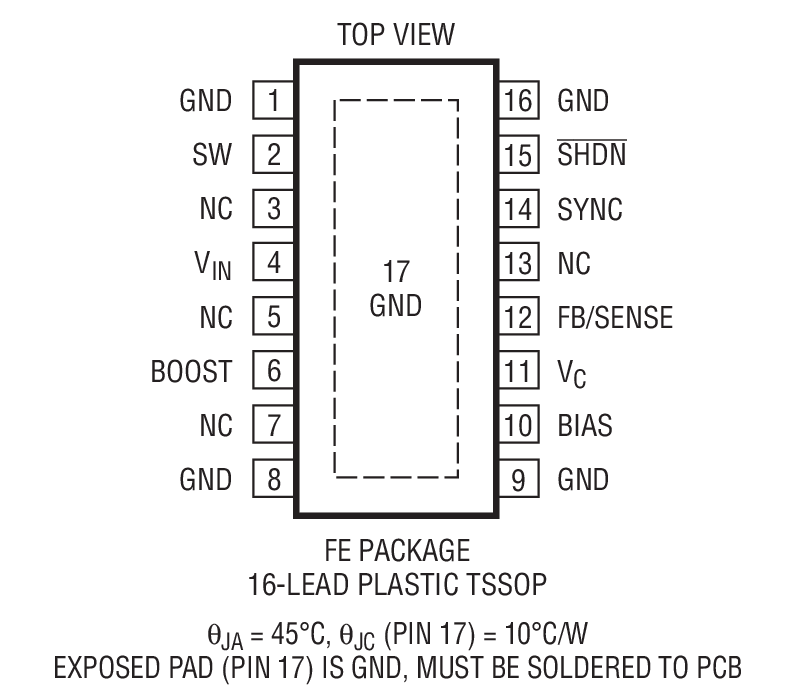

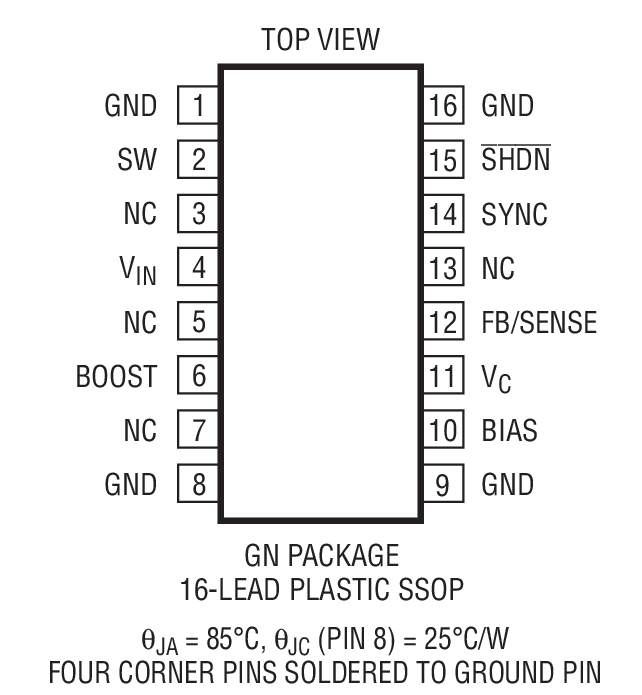

LT1766 - 封装图解:


LINEAR凌力尔特芯片:
- LT1491AIS#TRPBF - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC6803IG-2#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电池管理
- LT1424CS8-5#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- LTC1419CG#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- DC1491A - 开发板,套件,编程器 > 评估板 > 模数转换器(ADC)评估板
- LTC1445CS#PBF - 集成电路(IC) > 线性 > 比较器
- LTC1197IMS8#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- LTC2918IDDB-A1#TRMPBF - 集成电路(IC) > 电源管理(PMIC) > 监控器
- LT3081ET7#06PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- DC281A - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- LTC2630ISC6-LZ12#TRMPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LT1121CST-5#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LT3755JMSE-2#WTRPBF - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- LT5519EUF#TRPBF - 射频和无线 > 射频混频器
- LT1763IS8-3.3#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LTC4162IUFD-SST#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电池管理
- LTC4267IDHC#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 以太网供电(PoE)控制器
- LT1017CSW#TRPBF - 集成电路(IC) > 线性 > 比较器
- LTC1064-4CSW#TRPBF - 集成电路(IC) > 接口 > 滤波器 - 有源
- LTC2865CMSE#PBF - 集成电路(IC) > 接口 > 驱动器,接收器,收发器



LT1766 - LT1766是5.5V 至 60V、1.5A、200kHz 降压型开关稳压器
LT1766是LINEAR凌力尔特公司的一款内部开关电源降压产品,LT1766是LT1766是5.5V 至 60V、1.5A、200kHz 降压型开关稳压器,本站介绍了LT1766的封装应用图解、特点和优点、功能等,并给出了与LT1766相关的LINEAR元器件型号供参考。
LT1766 - LT1766是5.5V 至 60V、1.5A、200kHz 降压型开关稳压器 - 内部开关电源降压 - 航天和严酷环境 - 凌力尔特
LT1766 - 5.5V 至 60V、1.5A、200kHz 降压型开关稳压器
LT1766 - 5.5V 至 60V、1.5A、200kHz 降压型开关稳压器 - Linear Technology(凌力尔特)
功能描述
LT1766/LT1766-5 是200kHz、单片式、降压型开关稳压器,可接受高达 60V 的输入电压。一个高效率 1.5A、0.2Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。一种电流模式控制架构提供了快速瞬态响应和超卓的环路稳定性。
这些器件运用了特殊设计方法和一种新型高电压制造工艺,因而在一个宽输入范围内实现了高效率。通过采用输出对电路施加偏置以及利用一个电源升压电容器使电源开关饱和,在一个宽输出电流范围内维持了效率。采用的专利电路在整个占空比范围内保持了峰值开关电流。一个停机引脚将电源电流减小至 25μA,而且,可利用逻辑电平输入在外部实现器件的同步 (同步范围为 228kHz 至 700kHz)。
LT1766/LT1766-5 采用 16 引脚熔铅 SSOP 封装或具有裸露背部的 TSSOP 封装,旨在改善热性能。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1766EFE | TSSOP-16 | E | $5.36 | $3.75 |
| LT1766EFE-5 | TSSOP-16 | E | $5.36 | $3.75 |
| LT1766EFE-5#PBF | TSSOP-16 | E | $5.36 | $3.75 |
| LT1766EFE-5#TR | TSSOP-16 | E | $3.86 | |
| LT1766EFE-5#TRPBF | TSSOP-16 | E | $3.86 | |
| LT1766EFE#PBF | TSSOP-16 | E | $5.36 | $3.75 |
| LT1766EFE#TR | TSSOP-16 | E | $3.86 | |
| LT1766EFE#TRPBF | TSSOP-16 | E | $3.86 | |
| LT1766EGN | SSOP-16 | E | $4.32 | $3.65 |
| LT1766EGN-5 | SSOP-16 | E | $4.32 | $3.65 |
| LT1766EGN-5#PBF | SSOP-16 | E | $4.32 | $3.65 |
| LT1766EGN-5#TR | SSOP-16 | E | $3.71 | |
| LT1766EGN-5#TRPBF | SSOP-16 | E | $3.71 | |
| LT1766EGN#PBF | SSOP-16 | E | $4.32 | $3.65 |
| LT1766EGN#TR | SSOP-16 | E | $3.71 | |
| LT1766EGN#TRPBF | SSOP-16 | E | $3.71 | |
| LT1766HFE | TSSOP-16 | H | $6.71 | $4.70 |
| LT1766HFE#PBF | TSSOP-16 | H | $6.71 | $4.70 |
| LT1766HFE#TR | TSSOP-16 | H | $4.82 | |
| LT1766HFE#TRPBF | TSSOP-16 | H | $4.82 | |
| LT1766IFE | TSSOP-16 | I | $6.36 | $4.45 |
| LT1766IFE-5 | TSSOP-16 | I | $6.36 | $4.45 |
| LT1766IFE-5#PBF | TSSOP-16 | I | $6.36 | $4.45 |
| LT1766IFE-5#TR | TSSOP-16 | I | $4.57 | |
| LT1766IFE-5#TRPBF | TSSOP-16 | I | $4.57 | |
| LT1766IFE#PBF | TSSOP-16 | I | $6.36 | $4.45 |
| LT1766IFE#TR | TSSOP-16 | I | $4.57 | |
| LT1766IFE#TRPBF | TSSOP-16 | I | $4.57 | |
| LT1766IGN | SSOP-16 | I | $5.15 | $4.35 |
| LT1766IGN-5 | SSOP-16 | I | $5.15 | $4.35 |
| LT1766IGN-5#PBF | SSOP-16 | I | $5.15 | $4.35 |
| LT1766IGN-5#TR | SSOP-16 | I | $4.41 | |
| LT1766IGN-5#TRPBF | SSOP-16 | I | $4.41 | |
| LT1766IGN#PBF | SSOP-16 | I | $5.15 | $4.35 |
| LT1766IGN#TR | SSOP-16 | I | $4.41 | |
| LT1766IGN#TRPBF | SSOP-16 | I | $4.41 |
