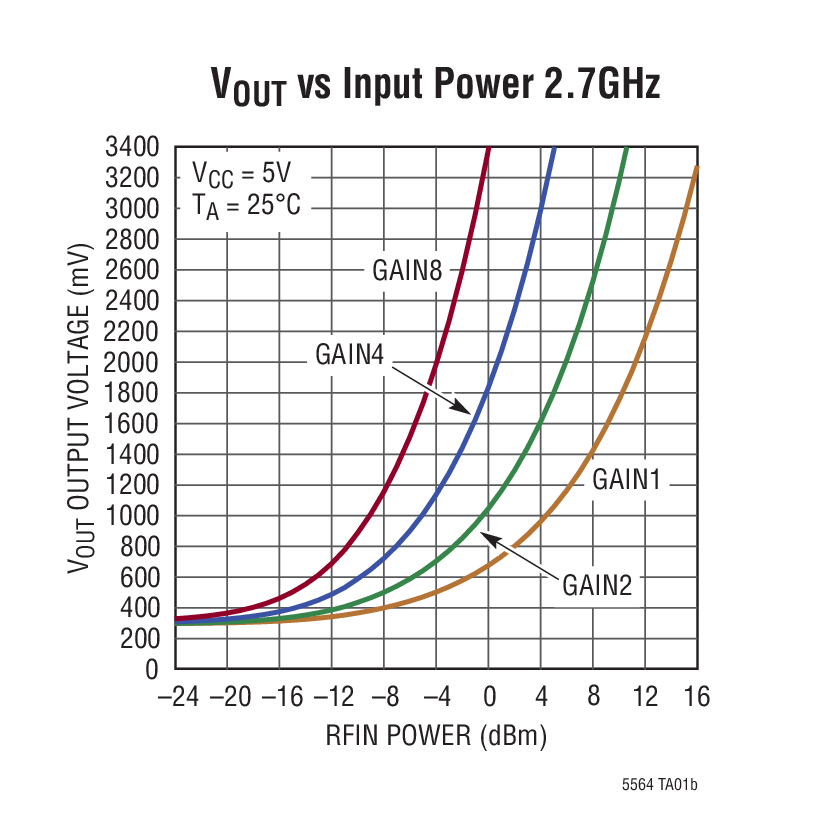

LTC5564典型应用图例一

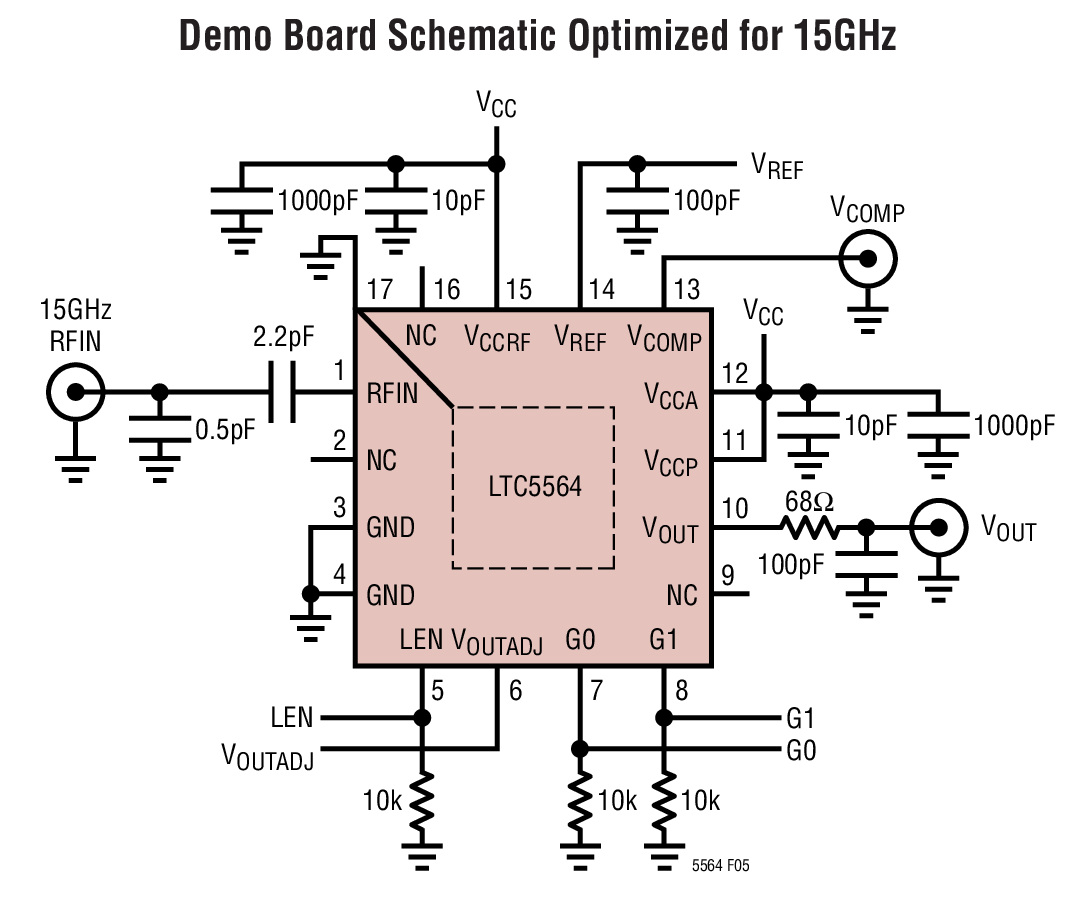

LTC5564典型应用图例二
LTC5564 - 封装图解：

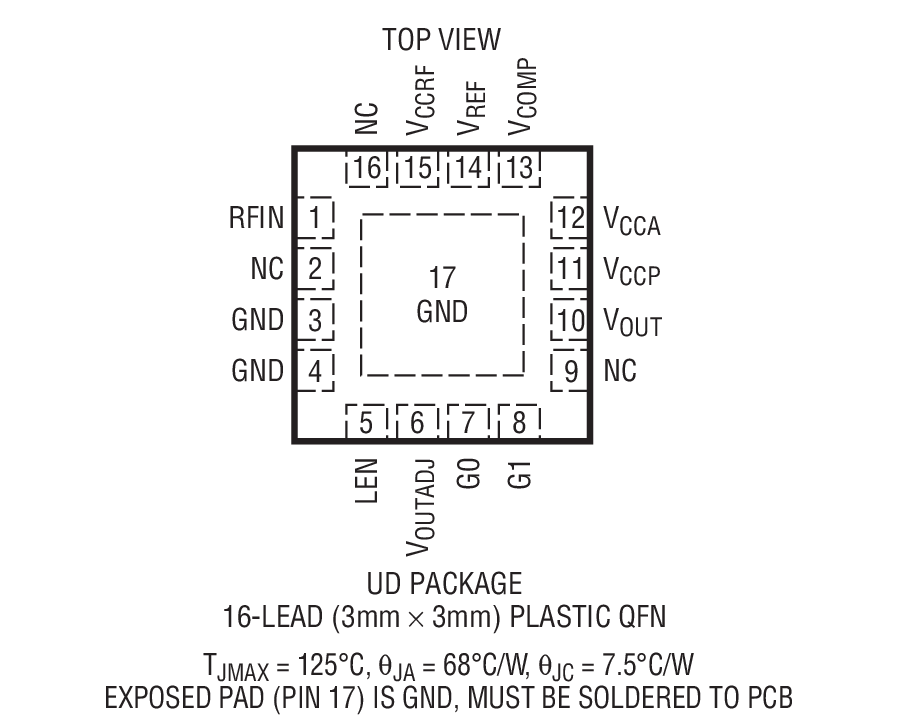

LTC5564封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC5564介绍

LTC5564 - LTC5564是具比较器的 UltraFastTM 7ns 响应时间 15GHz RF 功率检波器

LTC5564是LINEAR凌力尔特公司的一款RF 肖特基峰值检波器产品，LTC5564是LTC5564是具比较器的 UltraFastTM 7ns 响应时间 15GHz RF 功率检波器，本站介绍了LTC5564的封装应用图解、特点和优点、功能等，并给出了与LTC5564相关的LINEAR元器件型号供参考。

LTC5564 - LTC5564是具比较器的 UltraFastTM 7ns 响应时间 15GHz RF 功率检波器 - RF 肖特基峰值检波器 - RF和无线 - 凌力尔特

LTC5564 - 具比较器的 UltraFastTM 7ns 响应时间 15GHz RF 功率检波器

LTC5564 - 具比较器的 UltraFastTM 7ns 响应时间 15GHz RF 功率检波器 - Linear Technology（凌力尔特）

功能描述

LTC5564 是一款精准的 RF 功率检波器，适合于频率范围为 600MHz 至 15GHz 的应用。LTC5564 可在 -24dBm 至 16dBm 的输入功率级范围内运作。

一个温度补偿型肖特基二极管峰值检波器、增益可选的运算放大器和快速比较器被整合在一个小外形的 16 引脚 3mm x 3mm QFN 封装之中。

由一个比较器和放大器对 RF 输入信号进行峰值检波并随后进行检测。比较器对超过 VREF 的输入电平提供了一个 9ns 的响应时间，并具有一种锁存器启用 / 停用功能。增益可选的运算放大器为模拟输出提供了一个 350V/μs 的转换速率和 75MHz 的解调带宽。

VOUTADJ 和 VREF 引脚分别提供了 VOUT 失调和 VCOMP 开关点电压的调节功能。

特点
  • 温度补偿型肖特基 RF 峰值检波器
  • 宽输入频率范围：600MHz 至 15GHz
  • 宽输入功率范围：-24dBm 至 16dBm
  • 7ns 典型响应时间
  • 75MHz 解调带宽
  • 可编程增益设定值用于改善灵敏度
  • 可调的放大器输出失调电压
  • 具锁存器启用功能的高速比较器：9ns 典型响应时间
  • 16 引脚 3mm x 3mm QFN 封装
  • 温度范围：-40ºC 至 -125ºC
    • 应用
  • RF 信号存在检测器，用于：802.11a、802.11b、802.11g、802.15、光数据链路、无线数据调制解调器、无线和电缆基础设施
  • 5.8GHz ISM 频段射频
  • MMDS 微波链路
  • PA 电源包络跟踪控制
  • 快速报警
  • RF 功率监视器
  • 包络检波器
  • 超宽带射频
  • 雷达探测器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5564HUD#PBF 3x3 QFN-16 H $4.91 $3.44
    LTC5564HUD#TRPBF 3x3 QFN-16 H $4.99 $3.49
    LTC5564IUD#PBF 3x3 QFN-16 I $4.12 $2.90
    LTC5564IUD#TRPBF 3x3 QFN-16 I $2.95
