当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC5530
LTC5530技术文档下载：
LTC5530技术文档产品手册下载
LTC5530 - 典型应用图例：

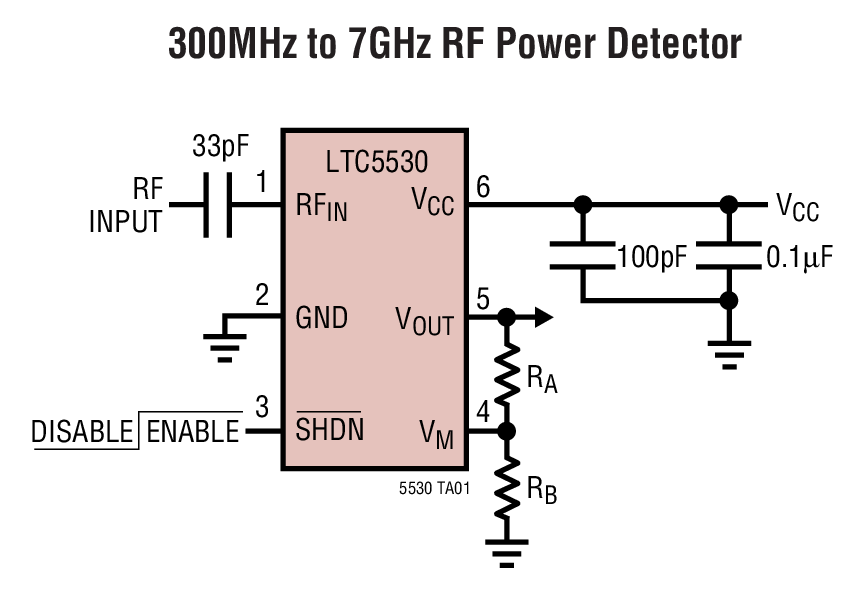

LTC5530典型应用图例一

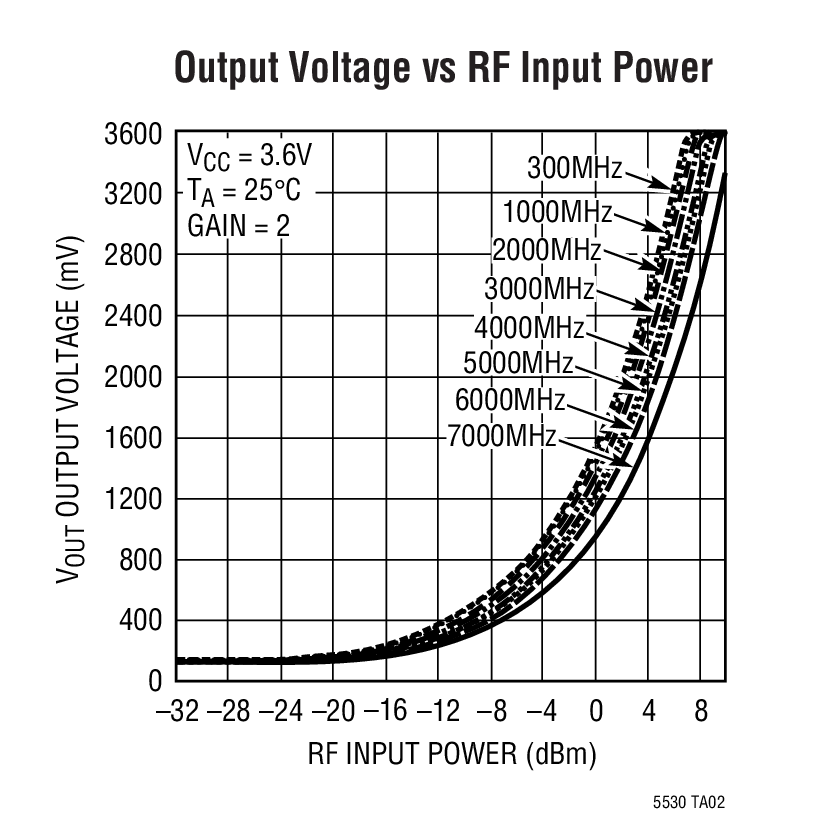

LTC5530典型应用图例二
LTC5530 - 封装图解：

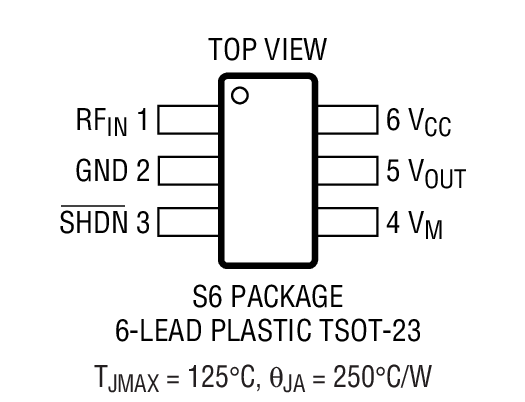

LTC5530封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC5530介绍

LTC5530 - LTC5530是Precision 300MHz to 7GHz RF Detector with Shutdown and Gain Adjustment

LTC5530是LINEAR凌力尔特公司的一款RF 肖特基峰值检波器产品，LTC5530是LTC5530是Precision 300MHz to 7GHz RF Detector with Shutdown and Gain Adjustment，本站介绍了LTC5530的封装应用图解、特点和优点、功能等，并给出了与LTC5530相关的LINEAR元器件型号供参考。

LTC5530 - LTC5530是Precision 300MHz to 7GHz RF Detector with Shutdown and Gain Adjustment - RF 肖特基峰值检波器 - RF和无线 - 凌力尔特

LTC5530 - Precision 300MHz to 7GHz RF Detector with Shutdown and Gain Adjustment

LTC5530 - Precision 300MHz to 7GHz RF Detector with Shutdown and Gain Adjustment - Linear Technology（凌力尔特）

功能描述

The LTC?5530 is an RF power detector for RF applicationsoperating in the 300MHz to 7GHz range. A temperaturecompensated Schottky diode peak detector and bufferamplifier are combined in a small ThinSOT? package. Thesupply voltage range is optimized for operation from asingle lithium-ion cell or 3xNiMH.

The RF input voltage is peak detected using an on-chipSchottky diode. The detected voltage is buffered andsupplied to the VOUT pin. The output buffer gain is set viaexternal resistors. A power saving shutdown mode reducescurrent to less than 2μA.

The LTC5530 operates with input power levels from?32dBm to 10dBm.

*Higher frequency operation is achievable with reduced performance. Consult factory for moreinformation.

特点
  • Temperature Compensated Internal Schottky Diode RF Detector
  • Wide Input Frequency Range: 300MHz to 7GHz*
  • Wide Input Power Range: ?32dBm to 10dBm
  • Buffered Detector Output with External Gain Control
  • Low Starting Voltage: 120mV ±35mV for Gain = 2X
  • Wide VCC Range of 2.7V to 6V
  • Low Operating Current: 500µA
  • Low Shutdown Current: <2µA
  • Available in a Low Profile (1mm) SOT-23 Package
    • 应用
  • 802.11a, 802.11b, 802.11g, 802.15, 802.16
  • Multimode Mobile Phone Products
  • Optical Data Links
  • Wireless Data Modems
  • Wireless and Cable Infrastructure
  • RF Power Alarm
  • Envelope Detector
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC5530ES6 SOT-23 E $1.91
    LTC5530ES6#PBF SOT-23 E $1.91
    LTC5530ES6#TR SOT-23 E $1.91 $1.36
    LTC5530ES6#TRM SOT-23 E $1.91 $1.38
    LTC5530ES6#TRMPBF SOT-23 E $1.91 $1.38
    LTC5530ES6#TRPBF SOT-23 E $1.91 $1.36
