LTC5583 - 匹配的双通道、6GHz RMS 功率检波器

LTC5583 - 匹配的双通道、6GHz RMS 功率检波器 - Linear Technology（凌力尔特）

功能描述

LTC5583 是一款双通道 RMS 功率检波器，它能够测量两个具有宽动态范围的 AC 信号，测量范围为 -59dBm 至 4dBm (取决于频率)。采用分贝标度值来表示每个 AC 信号的功率精确地转换为一个以线性刻度来标注的 DC 电压，这与输入信号波形的波峰因数无关。LTC5583 适合于多种 RF 标准的精准功率测量和电平控制，包括 LTE、EDGE、W-CDMA、CDMA2000、TD-SCDMA 和 WiMAX。

上佳的通道间隔离度是同时运作两个通道所必需的。对于那些两个输入信号处于相同频率的应用 (例如：测量 VSWR)，LTC5583 可在 2.14GHz 频率下提供 40dB 隔离度，即使采用单端输入也不例外。不需要使用平衡-不平衡变压器。当两个输入信号处于不同的频率时，隔离度可高达 50dB。利用差分输入能够将隔离度改善至 >55dB。

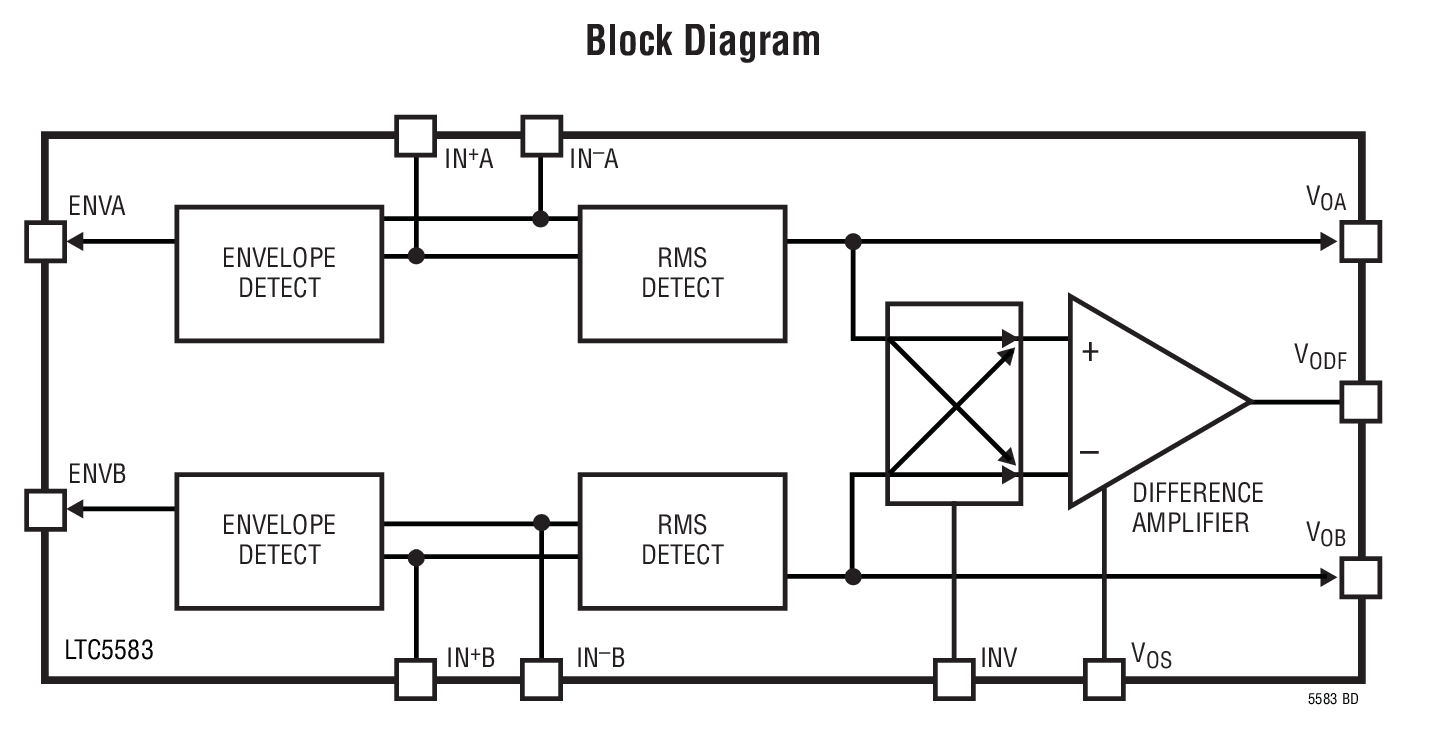

两个输入信号的功率差在一个差分输出引脚上提供。另外，每个通道还具有一个快速包络检波器，用于跟踪 RF 输入信号的包络并输出一个与信号的瞬时功率成正比的电压。如需降低功耗，则可停用该包络检波器。

特点

频率范围：40MHz 至 6GHz

线性动态范围：高达 60dB

在整个温度范围内提供 ±0.5dB (典型值) 的准确度

在 2GHz 提供 40dB 的通道间隔离度，即使采用单端 RF 输入也不例外

匹配的双通道输出：<1.25dB (典型值)

单端 RF 输入 — 无需变压器

高波峰因数调制波形的准确 RMS 功率测量

差分输出提供了 VSWR 测量

快速包络检波器输出

快速响应时间：140ns 上升时间
