LTC4066是具低损耗理想二极管的 USB 电源管理器和锂离子电池充电器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC4066

LTC4066技术文档下载：

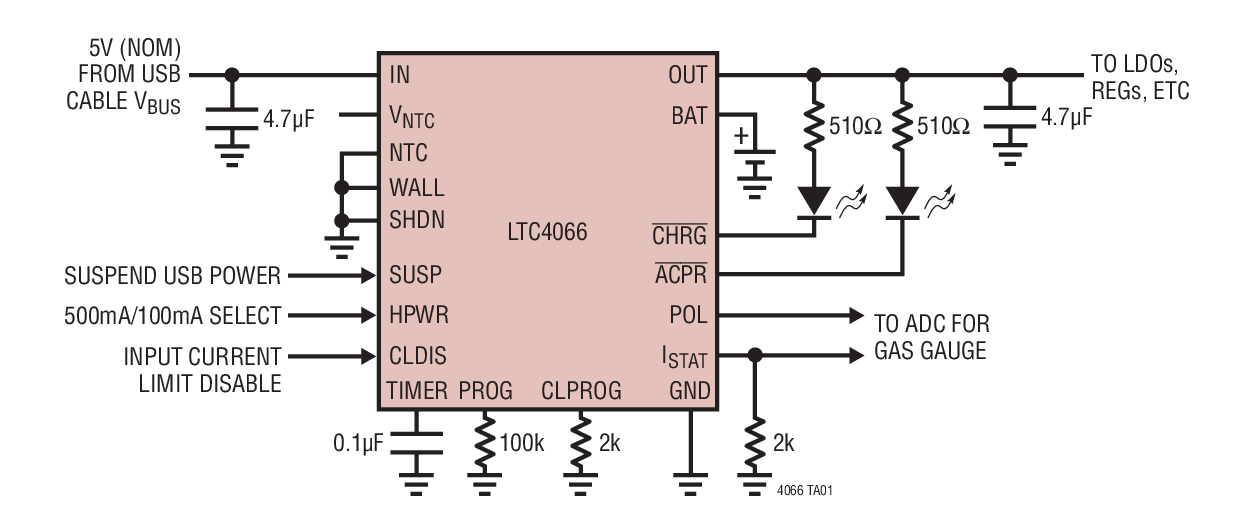

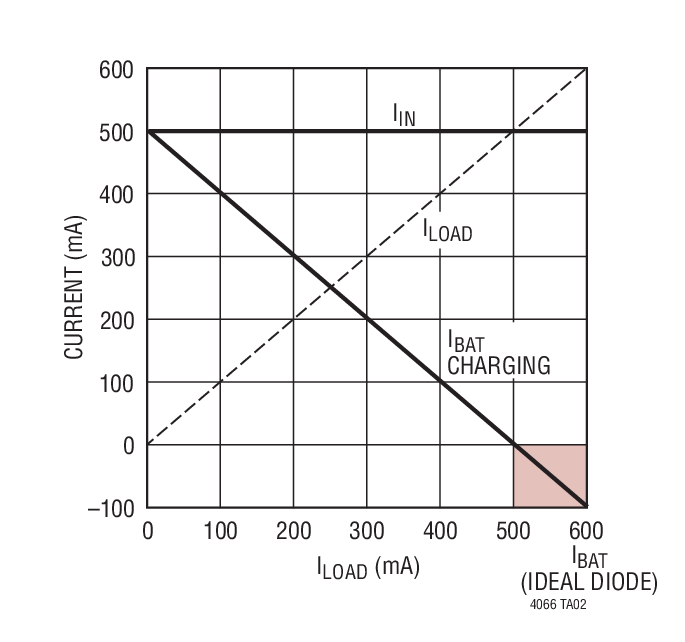

LTC4066 - 典型应用图例：

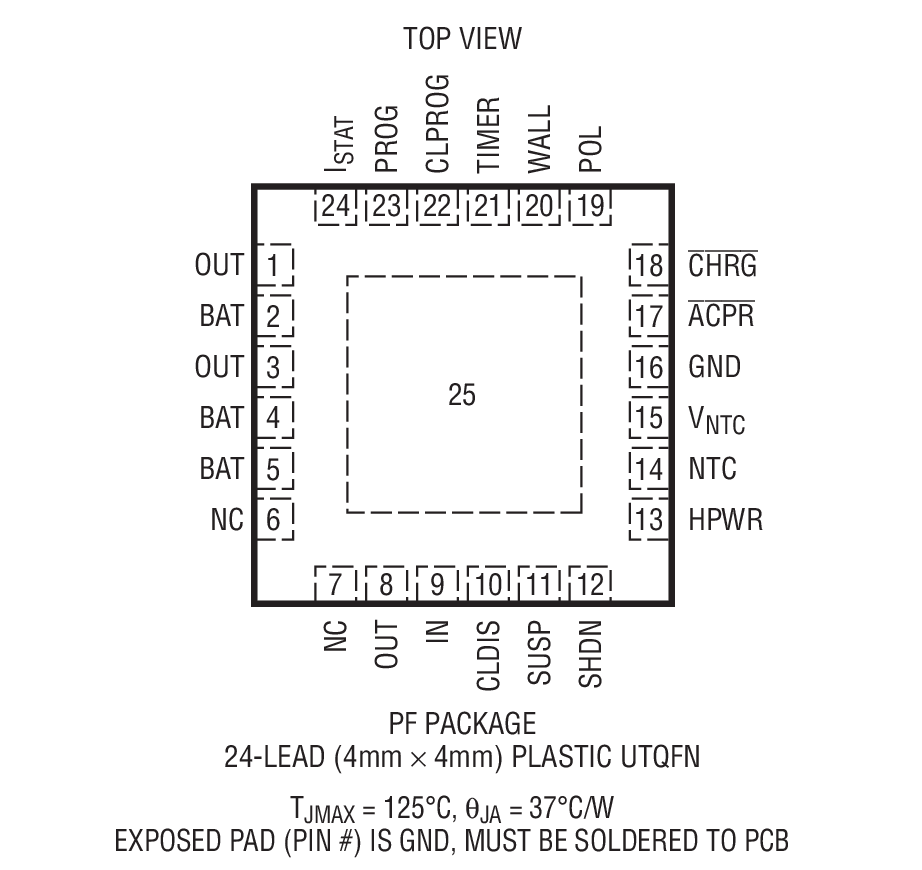

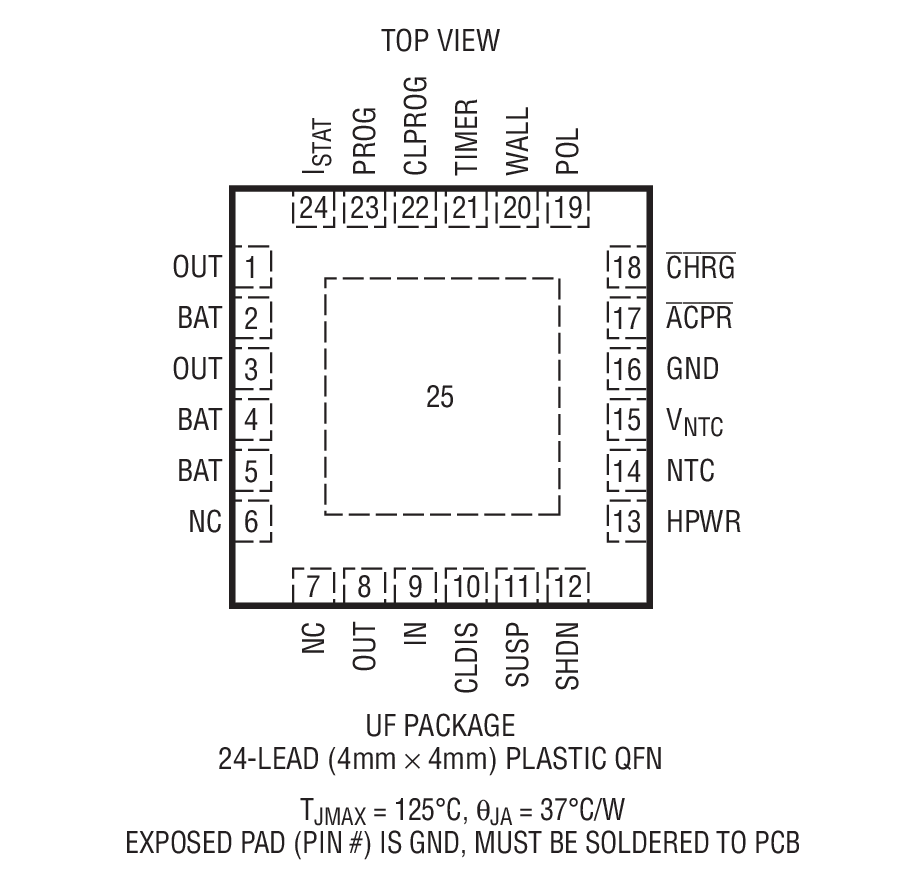

LTC4066 - 封装图解：

LTC4066 - LTC4066是具低损耗理想二极管的 USB 电源管理器和锂离子电池充电器

LTC4066是Linear公司的一款USB 电源管理器 (PowerPath、电池充电器)产品，LTC4066是具低损耗理想二极管的 USB 电源管理器和锂离子电池充电器，本站介绍了LTC4066的封装应用图解、特点和优点、功能等，并给出了与LTC4066相关的凌力尔特元器件型号供参考。

LTC4066 - 具低损耗理想二极管的 USB 电源管理器和锂离子电池充电器

LTC4066 - 具低损耗理想二极管的 USB 电源管理器和锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4066/LTC4066-1 是 USB 电源管理器和锂离子电池充电器，专为在便携式电池供电型应用中工作而设计。这些器件可控制被 USB 外设用于操作和电池充电的总电流。可以把总输入电流限制为 100mA、500mA 或“无限制” (即：高于 2A)。电池充电电流可自动减小，这样负载电流与充电电流之和就不会超过编程输入电流限值。

LTC4066/LTC4066-1 包括一个独立的恒定电流/恒定电压线性充电器，用于给单节锂离子电池充电。施加至电池的浮动电压被保持于一个 0.8% 的严格容差，而且充电电流可采用一个接地的外部电阻器来设置。一个可编程充电终止状态输出 (CHRG) 负责指示满充电状态。BAT 引脚充电和放电电流可通过一个模拟输出 (ISTAT) 视。总充电时间由一个接地的外部电容器来设置。当电池电压降至浮动电压以下 100mV 时，将执行电池的自动再充电操作。另外，该器件还具有一个 NTC 热敏电阻输入，用于在充电过程中监视电池温度。

LTC4066/LTC4066-1 采用 24 引脚扁平 (高度仅为 0.75mm) 4mm x 4mm QFN 封装。LTC4066 还可提供 24 引脚超扁薄型 (高度仅为 0.55mm) 4mm x 4mm UTQFN 封装。

特点

可实现各种输入电源之间的无缝切换：锂离子电池、USB 和 5V 墙上适配器

从 BAT 至 OUT 的低损耗 (50mΩ) 理想二极管路径

可编程充电电流检测 (CHRG)

与负载相关的充电操作确保了 USB 输入电流规格符合性

模拟电池电量测量功能

可直接从 USB 端口对单节锂离子电池充电

用于在无过热风险的情况下实现充电速率最大化的恒定电流/恒定电压操作和热反馈功能

可选的 100% 或 20% 电流限值 (例如：500mA/100mA)

终止定时器适应于实际的充电电流

具 0.8% 准确度的预设 4.2V 充电电压 (LTC4066-1 为 4.1V)

用于实现适宜温度充电的 NTC 热敏电阻输入

扁平 (高度仅为 0.75mm) 24 引脚 4mm x 4mm QFN 封装

超扁薄型 (高度仅为 0.55mm) 24 引脚 4mm x 4mm UTQFN 封装 (仅 LTC4066)

应用

便携式 USB 设备

GPS、相机、宽带无线调制解调器

多输入充电器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4066EPF#PBF	4x4 UTQFN-24	E	$3.36	$2.35
LTC4066EPF#TRPBF	4x4 UTQFN-24	E		$2.41
LTC4066EUF-1#PBF	4x4 QFN-24	E	$3.29	$2.30
LTC4066EUF-1#TRPBF	4x4 QFN-24	E		$2.40
LTC4066EUF#PBF	4x4 QFN-24	E	$3.29	$2.30
LTC4066EUF#TR	4x4 QFN-24	E		$2.40
LTC4066EUF#TRPBF	4x4 QFN-24	E		$2.40
