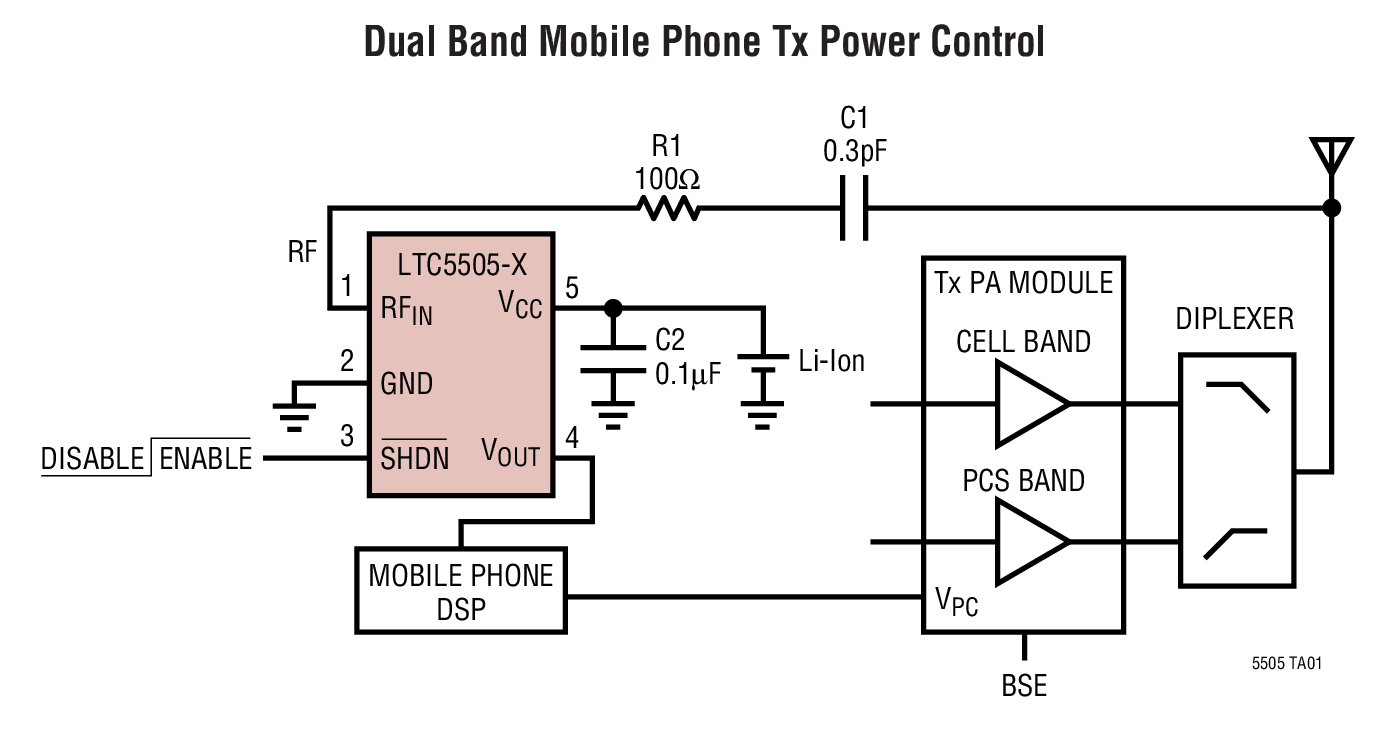

LTC5505-1 - 典型应用图例：

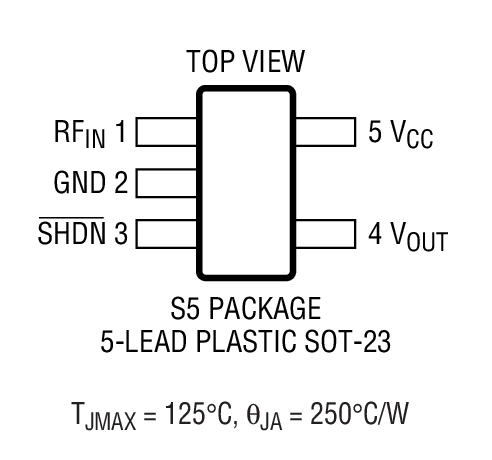

LTC5505-1 - 封装图解：
LINEAR凌力尔特芯片：
- LT3663EMS8E-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC851A-O - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LT1021DCS8-10#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC2903CS6-C1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT4363CS-2#TRPBF - 电路保护 > 浪涌抑制 IC
- LTC6103HMS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1923EGN#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源管理 - 专用
- LTC2911CTS8-4#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT3506IFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3685EMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT6555IUF#PBF - 集成电路（IC） > 接口 > 模拟开关 - 特殊用途
- LTC2311HMSE-16#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2640HTS8-HZ8#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT3652HVEMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- DC2026B - 开发板，套件，编程器 > 评估板 > 嵌入式 MCU、DSP 评估板
- LTC1911EMS8-1.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1538A - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
- LTC1069-1IS8#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- OP27GN8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC790A - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
LTC5505-1 - LTC5505-1是具有缓冲输出和 40dB 以上动态范围的 RF 功率检波器
LTC5505-1是LINEAR凌力尔特公司的一款RF 肖特基峰值检波器产品，LTC5505-1是LTC5505-1是具有缓冲输出和 40dB 以上动态范围的 RF 功率检波器，本站介绍了LTC5505-1的封装应用图解、特点和优点、功能等，并给出了与LTC5505-1相关的LINEAR元器件型号供参考。
LTC5505-1 - LTC5505-1是具有缓冲输出和 40dB 以上动态范围的 RF 功率检波器 - RF 肖特基峰值检波器 - RF和无线 - 凌力尔特
LTC5505-1 - 具有缓冲输出和 40dB 以上动态范围的 RF 功率检波器
LTC5505-1 - 具有缓冲输出和 40dB 以上动态范围的 RF 功率检波器 - Linear Technology（凌力尔特）
功能描述
LTC5505-X 是一种用于 RF 应用工作频率范围为 300MHz 至 3.5GHz 的 RF 功率检波器。在一个小型的 5 引脚 ThinSOT 封装内集成了一个温度补偿肖特基二极管峰值检波器和缓冲放大器。供电电压范围为以单节锂离子电池或三节 NiMH 电池为电源的操作进行了优化。
采用一个片上肖特基二极管对 RF 输入电压进行峰值检波。检波电压被缓冲并提供给 VOUT 引脚。节能停机模式将供电电流降至 2uA 以下。
LTC5505-1 在 -28dBm 至 18dBm 的输入功率电平范围内工作。LTC5505-2 在 -32dBm 至 12dBm 的输入功率电平范围内工作。
?
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC5505-1ES5 | SOT-23 | E | $1.42 | |
| LTC5505-1ES5#PBF | SOT-23 | E | $1.42 | |
| LTC5505-1ES5#TR | SOT-23 | E | $1.20 | |
| LTC5505-1ES5#TRM | SOT-23 | E | $1.47 | $1.22 |
| LTC5505-1ES5#TRMPBF | SOT-23 | E | $1.47 | $1.22 |
| LTC5505-1ES5#TRPBF | SOT-23 | E | $1.20 | |
| LTC5505-2ES5 | SOT-23 | E | $1.42 | |
| LTC5505-2ES5#PBF | SOT-23 | E | $1.42 | |
| LTC5505-2ES5#TR | SOT-23 | E | $1.19 | |
| LTC5505-2ES5#TRM | SOT-23 | E | $1.47 | $1.21 |
| LTC5505-2ES5#TRMPBF | SOT-23 | E | $1.47 | $1.21 |
| LTC5505-2ES5#TRPBF | SOT-23 | E | $1.19 |
