LTC3217 - 600mA 低噪声多 LED 相机照明灯充电泵

LTC3217 - 600mA 低噪声多 LED 相机照明灯充电泵 - Linear Technology（凌力尔特）

功能描述

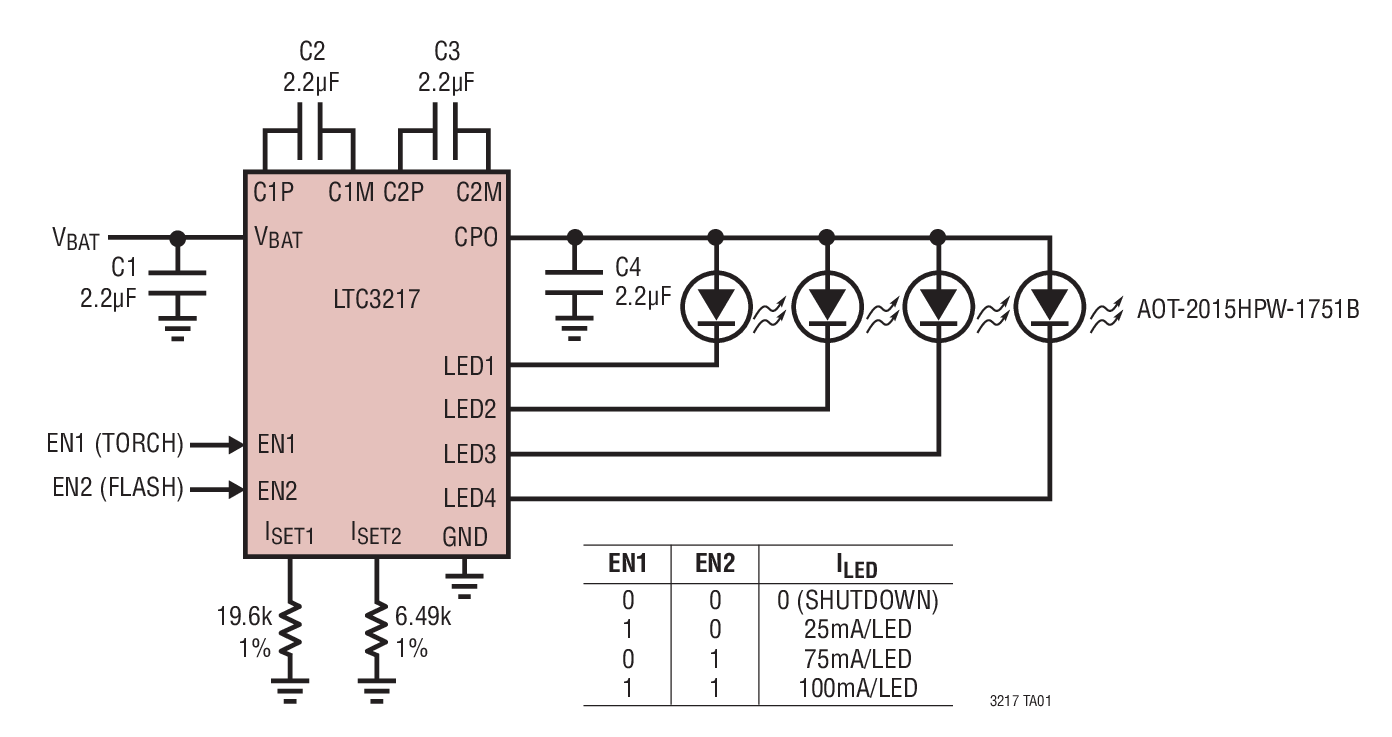

LTC3217 是一款专为给 4 个高电流 LED 供电而设计的低噪声充电泵 DC/DC 转换器。LTC3217 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。

内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的高电流和低电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。

流过 LED 的电流通过 ISET1 和 ISET2 引脚来设置。此外，亮度可由 EN2 引脚的脉宽调制来控制。

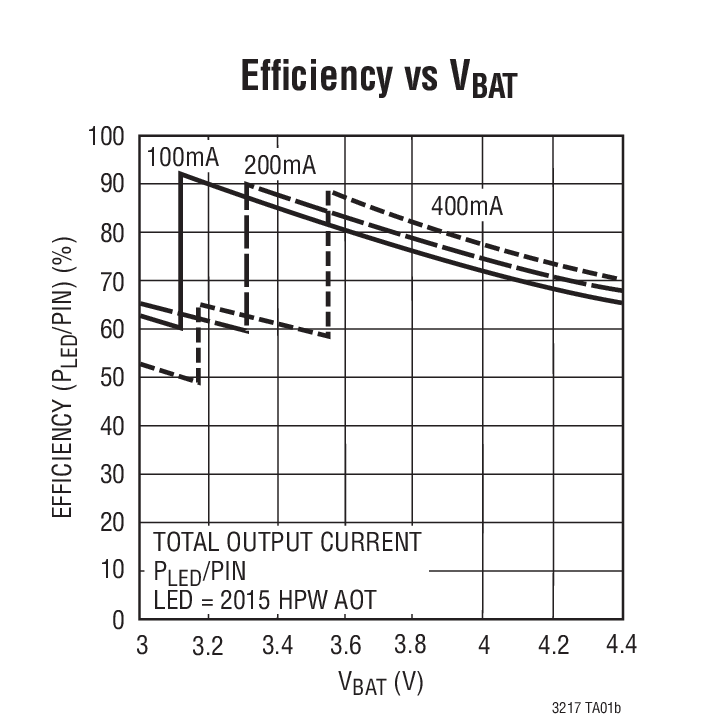

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任一被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。第一个压降将把器件转换至 1.5x 模式，随后的压降把器件切换至2x模式。当器件被关断时，LTC3217 复位至 1x 模式。

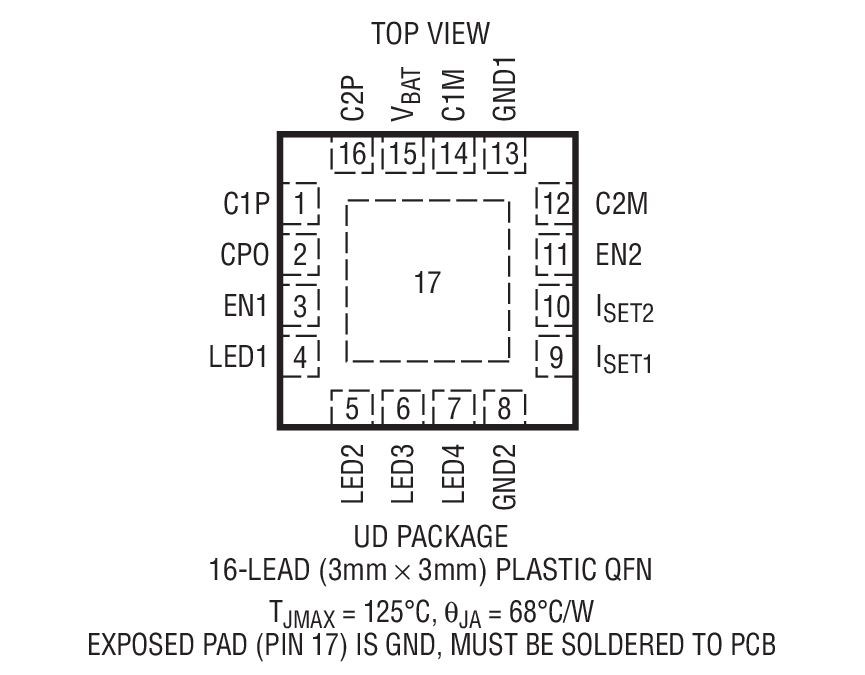

LTC3217 采用扁平 16 引脚 (3mm x 3mm x 0.75mm) QFN 封装。

特点

充电泵提供了高效率和自动模式切换

多模式运作：1x、1.5x、2x

4 个低压降 LED 输出

高达 600mA 的总输出电流

独立的电筒和闪光灯 ISET 及使能引脚

低噪声恒定频率操作

通过 EN2 引脚来进行 PWM 亮度控制

低停机电流：4µA

内部软起动功能限制了启动和模式切换期间的浪涌电流

开路/短路 LED 保护

无电感器

(3mm x 3mm) 16 引脚 QFN 塑料封装

应用

用于蜂窝电话/DSC/PDA 的多 LED 相机照明灯电源

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3217EUD	3x3 QFN-16	E	$2.43	$1.70
LTC3217EUD#PBF	3x3 QFN-16	E	$2.43	$1.70
LTC3217EUD#TR	3x3 QFN-16	E		$1.80
LTC3217EUD#TRPBF	3x3 QFN-16	E		$1.80
