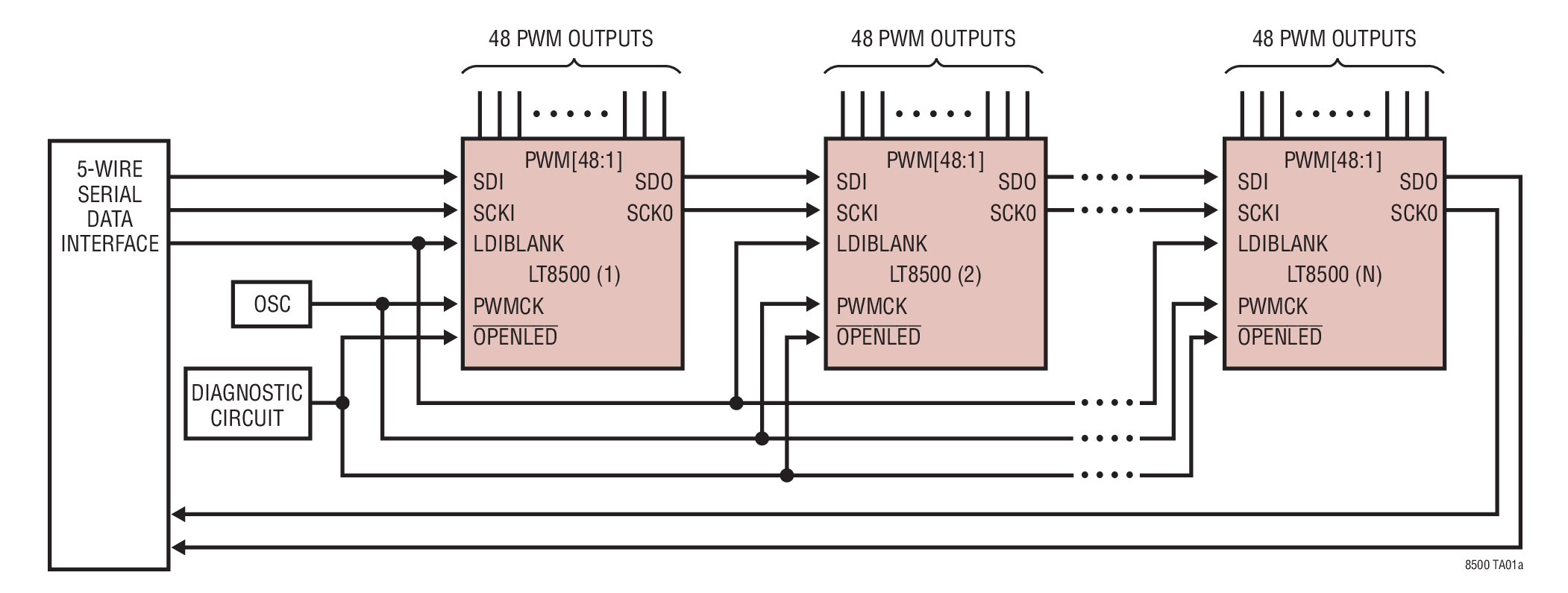

LT8500 - 典型应用图例:
LT8500典型应用图例一

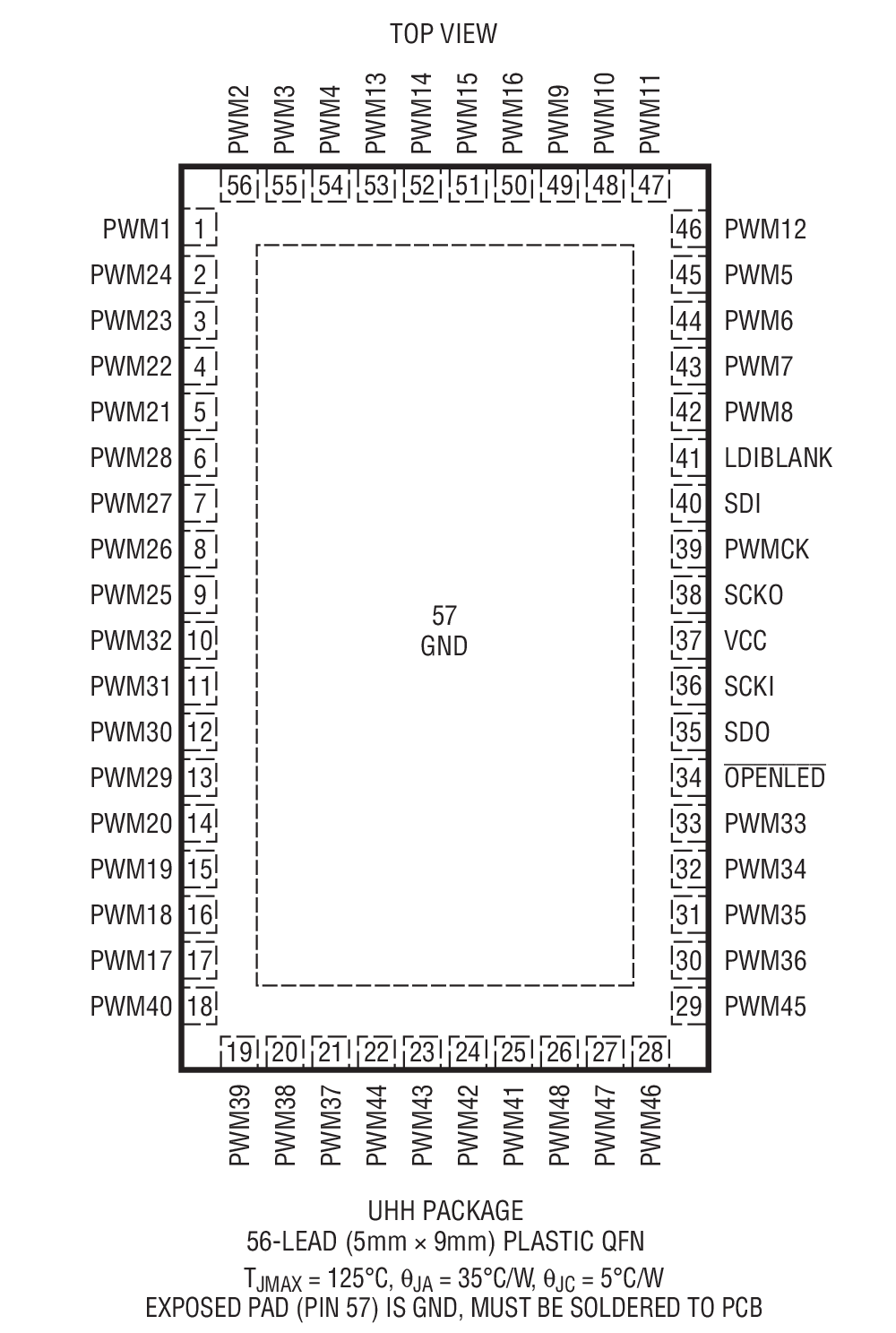

LT8500 - 封装图解:
LT8500封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT8500介绍
LT8500 - LT8500是具 12 位分辨率和 50MHz 可级联串行接口的 48 通道 LED PWM 发生器

LT8500是Linear公司的一款LED 驱动器支持功能产品,LT8500是具 12 位分辨率和 50MHz 可级联串行接口的 48 通道 LED PWM 发生器,本站介绍了LT8500的封装应用图解、特点和优点、功能等,并给出了与LT8500相关的凌力尔特元器件型号供参考。

LT8500 - 具 12 位分辨率和 50MHz 可级联串行接口的 48 通道 LED PWM 发生器

LT8500 - 具 12 位分辨率和 50MHz 可级联串行接口的 48 通道 LED PWM 发生器 - Linear Technology(凌力尔特)

功能描述

LT8500 是一款具有 48 个独立通道的脉宽调制 (PWM) 发生器。每个通道具有一个可单独调节的 12 位 (4096 级) PWM 寄存器和一个 6 位 (64 级) ±50% 校正寄存器。所有的控制均可通过一个简单的串行数据接口来编程。3 组 16 个通道均可通过配置以使其彼此异相 120° 运作。

LT8500 具有两个诊断信息标记:同步误差和 LED 开路。在状态回读期间,这些标记与附加的状态信息一起通过串行数据接口进行传送。50MHz 可级联串行数据接口包括缓冲及时滞平衡功能,从而使该芯片成为 PWM 密集型应用的合适之选,例如:大屏幕 LCD 动态背面照明以及单彩色、多彩色和全彩色 LED 显示器。另外,LT8500 还非常适合于控制 3 个 LT3595A LED 驱动器。

特点
  • 3V 至 5.5V 输入电压
  • 48 个独立的 PWM 输出
  • TTL / CMOS 逻辑 50MHz 串行数据接口
  • 12 位 (4096 级) PWM 宽度分辨率
  • 6 位 (64 级) PWM 校正 (编程 PWM 宽度的 ±50%)
  • 高达 6.1kHz 的 PWM 频率 (PWMCK = 25MHz)
  • 相移选项可降低开关噪声
  • 可直接控制 3 个 LT3595A 16 通道 LED 驱动器
  • 诊断信息:同步误差 / LED 开路标记
  • 56 引脚 (5mm x 9mm x 0.75mm) QFN 封装
  • 应用
  • 大屏幕显示器 LED 背面照明
  • 单彩色、多彩色和全彩色 LED 显示器
  • LED 广告牌和布告板
  • 电机控制
  • 工业控制
  • 自动化测试设备
  • 机器人
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT8500EUHH#PBF 5x9 QFN-56 E $4.22 $2.95
    LT8500EUHH#TRPBF 5x9 QFN-56 E $3.01
    LT8500IUHH#PBF 5x9 QFN-56 I $4.64 $3.25
    LT8500IUHH#TRPBF 5x9 QFN-56 I $3.31
