LTC4555 - SIM 电源和电平变换器

LTC4555 - SIM 电源和电平变换器 - Linear Technology（凌力尔特）

功能描述

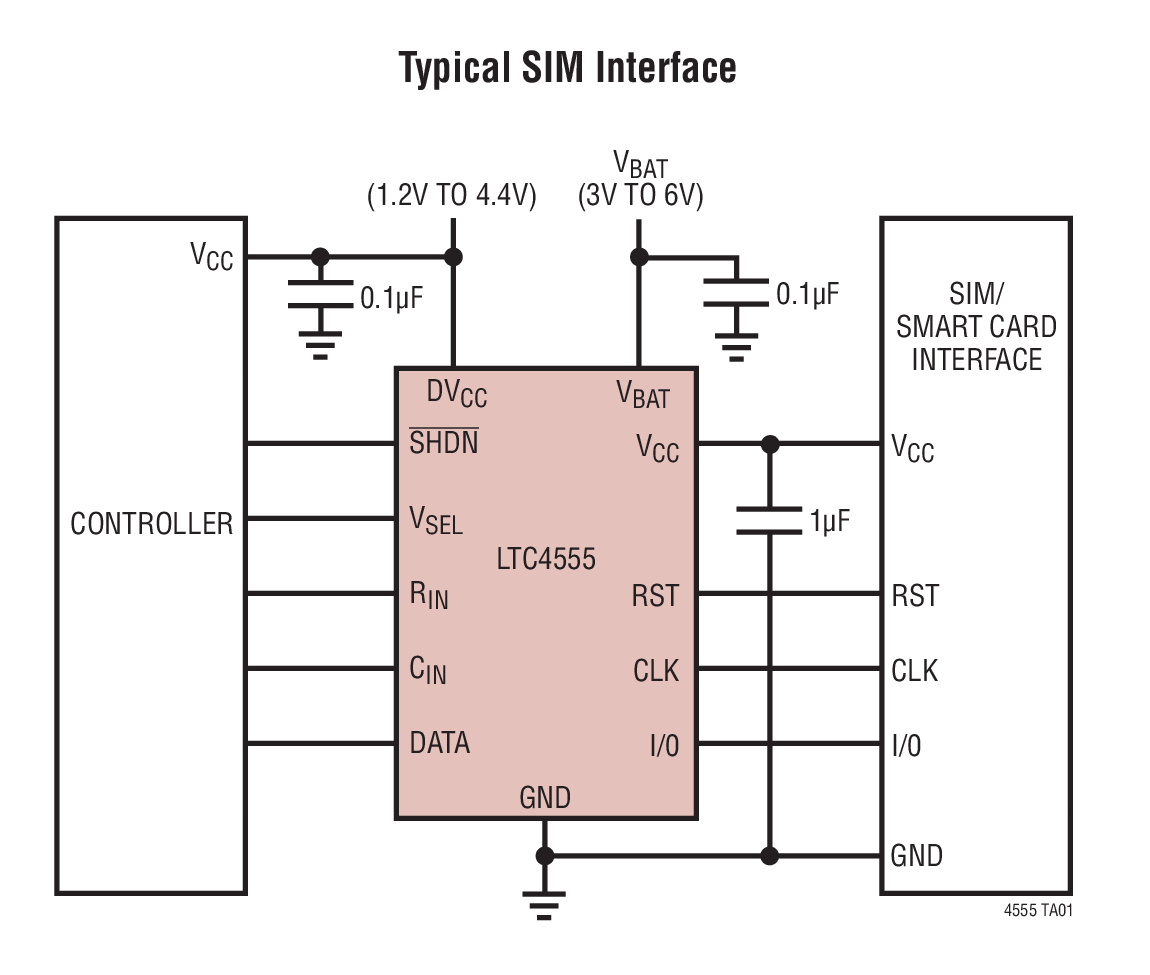

LTC4555 提供了低电压 2.5G 和 3G 蜂窝电话与 1.8V 或 3V 用户识别模块 (SIM)相连接所需的功率转换和信号电平移位。该器件符合 1.8V 和 3V SIM 以及智能卡的所有型号认定要求。LTC4555 包含一个 LDO 线性稳压器，用于从一个 3V 至 6V 输入来提供 1.8V 或 3V SIM 电源。输出电压利用单个引脚来选择，并能够提供高达 50mA 的负载电流。

内部电平变换器允许控制器在电源电压低至 1.2V 的条件下运作，以与 1.8V 或 3V 智能卡相连接。由于工作电流为 20μA，且停机电流 <1μA，因而最大限度地延长了电池的使用寿命。通过采用 3mm x 3mm 无引线 QFN 封装，最大限度地缩减了电路板面积。

特点

SIM 电源：1.8V/3V (在 50mA)

输入电压范围：3V 至 6V

控制器电压范围：1.2V 至 4.4V

在所有的 SIM 触针上均提供了 14kV ESD 防护

符合所有的 ETSI、IMT-2000 和 ISO7816 SIM/智能卡接口要求

电平变换器至 1.8V 或 3V

20μA 工作电流

逻辑电路控制型停机 (ISD < 1μA)

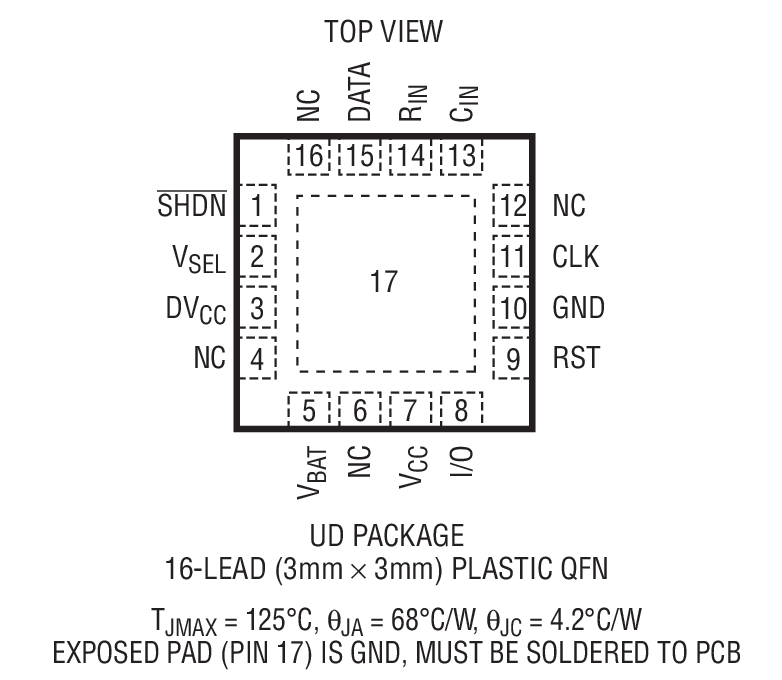

采用扁平 16 引 3mm x 3mm QFN 封装

应用

3G 蜂窝电话中的 SIM 接口
