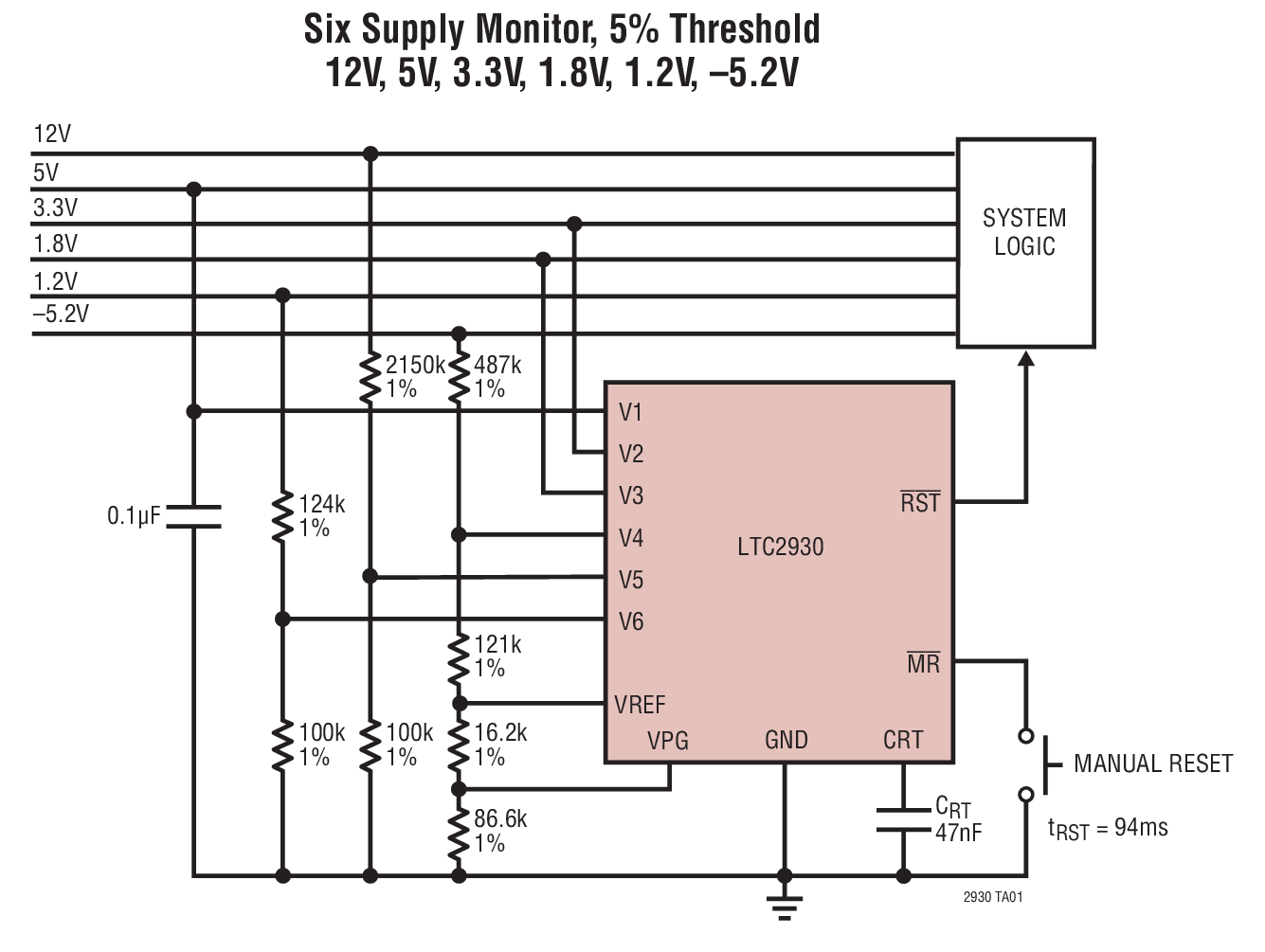

LTC2930 - 典型应用图例：

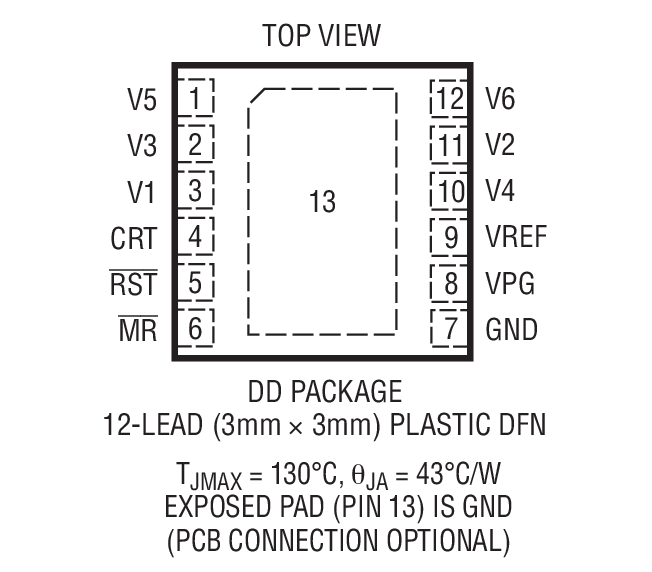

LTC2930 - 封装图解：

LTC2930 - LTC2930是具可调复位定时器、手动复位功能的可配置 6 通道电源监视器

LTC2930是Linear公司的一款四或更多电源监视器产品，LTC2930是具可调复位定时器、手动复位功能的可配置 6 通道电源监视器，本站介绍了LTC2930的封装应用图解、特点和优点、功能等，并给出了与LTC2930相关的凌力尔特元器件型号供参考。

LTC2930 - 具可调复位定时器、手动复位功能的可配置 6 通道电源监视器

LTC2930 - 具可调复位定时器、手动复位功能的可配置 6 通道电源监视器 - Linear Technology（凌力尔特）

功能描述

LTC2930 是一款可配置电源监视器，以用于那些具有多达 6 个电源电压的系统。可采用一个连接至模式选择引脚的外部阻性分压器，在 16 种预设或可调电压监视器组合中选择其一。预设电压门限在整个温度范围内的误差不超过 ±1.5%。LTC2930 还具有一个可调输入和一个 0.5V 标称门限。

复位超时周期可采用一个外部电容器来调节。利用手动复位输入上的一个手动复位按钮可产生一个复位过程。严格的电压门限准确度要求和干扰免疫力确保了可靠的复位操作，且无误触发之忧。对于低至 1V 的 VCC，RST 输出保证能够处于正确的状态，并可在外部上拉至一个外部电压。

52μA 的电源电流使得 LTC2930 成为对功耗敏感系统的理想选择，而且，它还可以通过配置对 6 个以下的输入进行监视。

特点

可同时监视 6 个电源

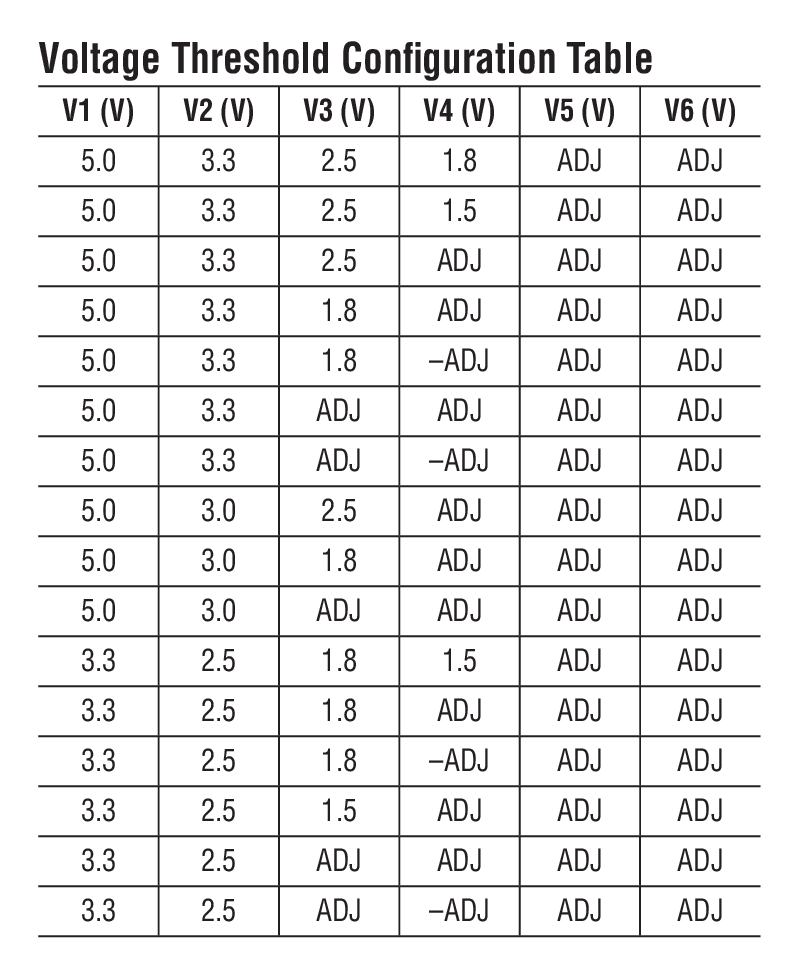

5V、3.3V、3V、2.5V、1.8V、1.5V 和正负可调电压门限的 16 种用户可选组合

±1.5% 保证门限准确度

可调复位超时

低电源电流：52μA

手动复位引脚

电源干扰免疫力

在 VCC ≥ 1V 的条件下可保证 RST 可在至 125℃ 的高温条件下运作

12 引脚 3mm x 3mm DFN 封装

应用

台式电脑和笔记本电脑

多电压系统

电信设备

便携式电池供电型设备

网络服务器

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2930CDD#PBF	3x3 DFN-12	C	$4.57	$2.56
LTC2930CDD#TRPBF	3x3 DFN-12	C		$2.62
LTC2930HDD#PBF	3x3 DFN-12	H	$5.71	$3.20
LTC2930HDD#TRPBF	3x3 DFN-12	H		$3.26
LTC2930IDD#PBF	3x3 DFN-12	I	$5.20	$2.91
LTC2930IDD#TRPBF	3x3 DFN-12	I		$2.97
