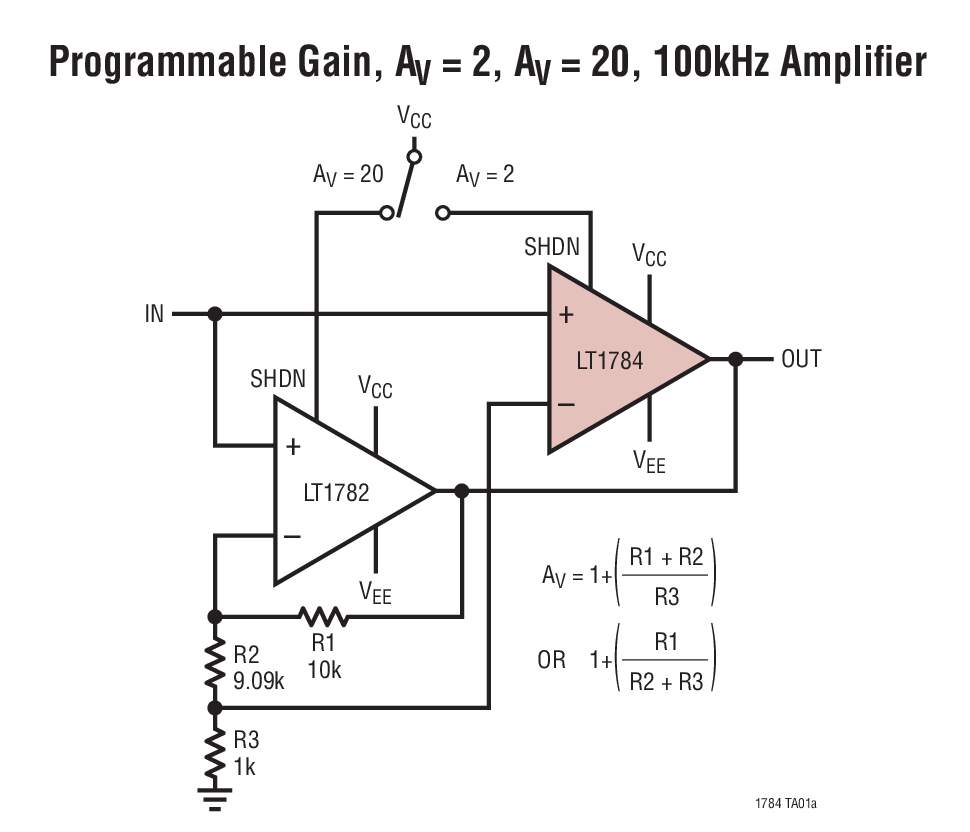

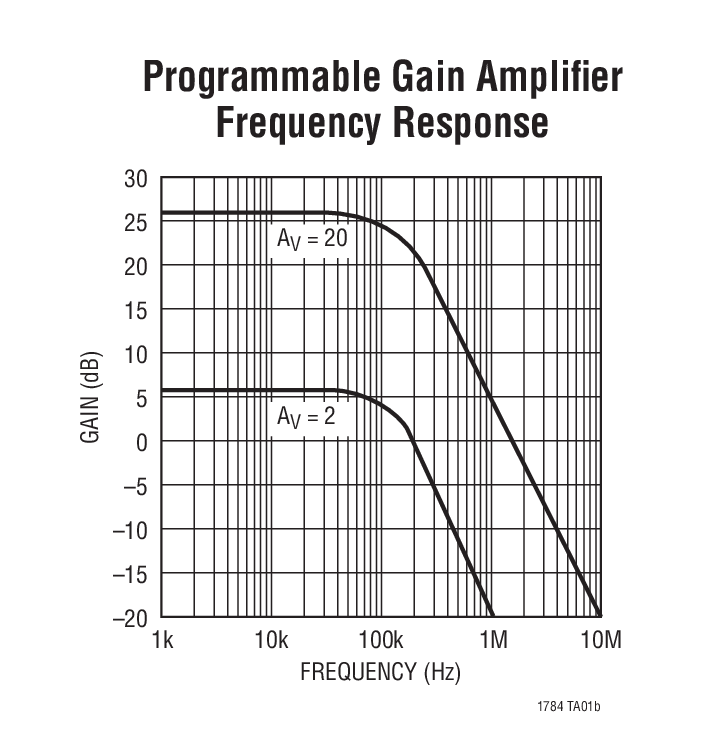

LT1784 - 典型应用图例：

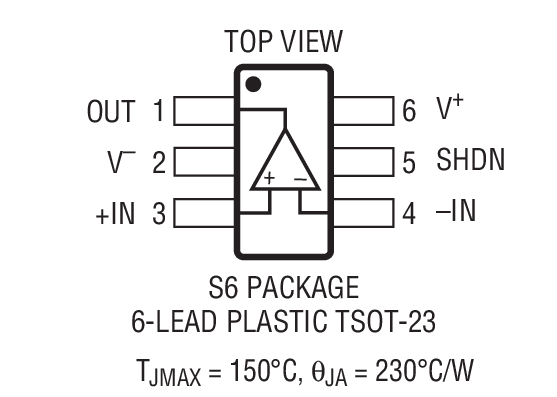

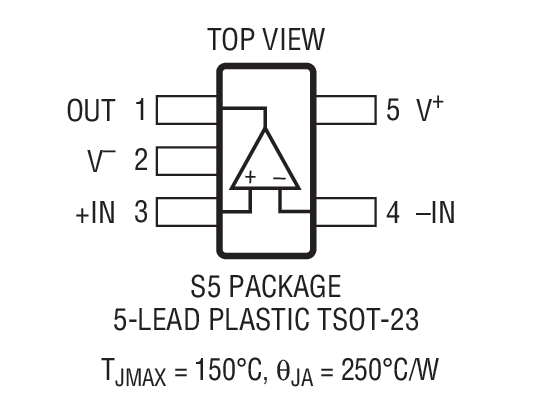

LT1784 - 封装图解：
LINEAR凌力尔特芯片：
- LTC7103MPUHE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1763IS8-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- OP291GS - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2909ITS8-5#TRM - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC1550IGN#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2926IUFD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LT1300CN8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3682IDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3686HDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3973EDD-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2947IUHF-65#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电能计量
- LT3507AIFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性 + 开关
- DC1731A-A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT3431EFE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2280CUP#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1965IMS8E-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2312HTS8-12#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- DC1925A-A - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC4226IUD-2#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LT3695EMSE-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
LT1784 - LT1784是采用 SOT-23 封装的 2.5MHz、Over-The-Top 低功率、轨至轨输入和输出运算放大器
LT1784是LINEAR凌力尔特公司的一款低功率放大器产品，LT1784是LT1784是采用 SOT-23 封装的 2.5MHz、Over-The-Top 低功率、轨至轨输入和输出运算放大器，本站介绍了LT1784的封装应用图解、特点和优点、功能等，并给出了与LT1784相关的LINEAR元器件型号供参考。
LT1784 - LT1784是采用 SOT-23 封装的 2.5MHz、Over-The-Top 低功率、轨至轨输入和输出运算放大器 - 低功率放大器 - 信号调理 - 凌力尔特
LT1784 - 采用 SOT-23 封装的 2.5MHz、Over-The-Top 低功率、轨至轨输入和输出运算放大器
LT1784 - 采用 SOT-23 封装的 2.5MHz、Over-The-Top 低功率、轨至轨输入和输出运算放大器 - Linear Technology（凌力尔特）
功能描述
LT1784 是一款采用小外形 SOT-23 封装的 2.5MHz 运算放大器，采用全单电源和分离电源来运作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流 <750μA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可以忽略不计。
LT1784 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 的时候也不例外)。
LT1784 能够驱动高达 15mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5μA。LT1784 运算放大器采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较低功率的应用，请查阅 LT1782 和 LT1783 的产品手册。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT1784CS5 | SOT-23 | C | $1.27 | |
| LT1784CS5#PBF | SOT-23 | C | $1.27 | |
| LT1784CS5#TR | SOT-23 | C | $1.27 | $1.00 |
| LT1784CS5#TRM | SOT-23 | C | $1.27 | $1.02 |
| LT1784CS5#TRMPBF | SOT-23 | C | $1.27 | $1.02 |
| LT1784CS5#TRPBF | SOT-23 | C | $1.27 | $1.00 |
| LT1784CS6 | SOT-23 | C | $1.37 | |
| LT1784CS6#PBF | SOT-23 | C | $1.37 | |
| LT1784CS6#TR | SOT-23 | C | $1.37 | $1.10 |
| LT1784CS6#TRM | SOT-23 | C | $1.37 | $1.12 |
| LT1784CS6#TRMPBF | SOT-23 | C | $1.37 | $1.12 |
| LT1784CS6#TRPBF | SOT-23 | C | $1.37 | $1.10 |
| LT1784IS5 | SOT-23 | I | $1.47 | |
| LT1784IS5#PBF | SOT-23 | I | $1.47 | |
| LT1784IS5#TR | SOT-23 | I | $1.47 | $1.26 |
| LT1784IS5#TRM | SOT-23 | I | $1.47 | $1.28 |
| LT1784IS5#TRMPBF | SOT-23 | I | $1.47 | $1.28 |
| LT1784IS5#TRPBF | SOT-23 | I | $1.47 | $1.26 |
| LT1784IS6 | SOT-23 | I | $1.57 | |
| LT1784IS6#PBF | SOT-23 | I | $1.57 | |
| LT1784IS6#TR | SOT-23 | I | $1.57 | $1.36 |
| LT1784IS6#TRM | SOT-23 | I | $1.57 | $1.38 |
| LT1784IS6#TRMPBF | SOT-23 | I | $1.57 | $1.38 |
| LT1784IS6#TRPBF | SOT-23 | I | $1.57 | $1.36 |
