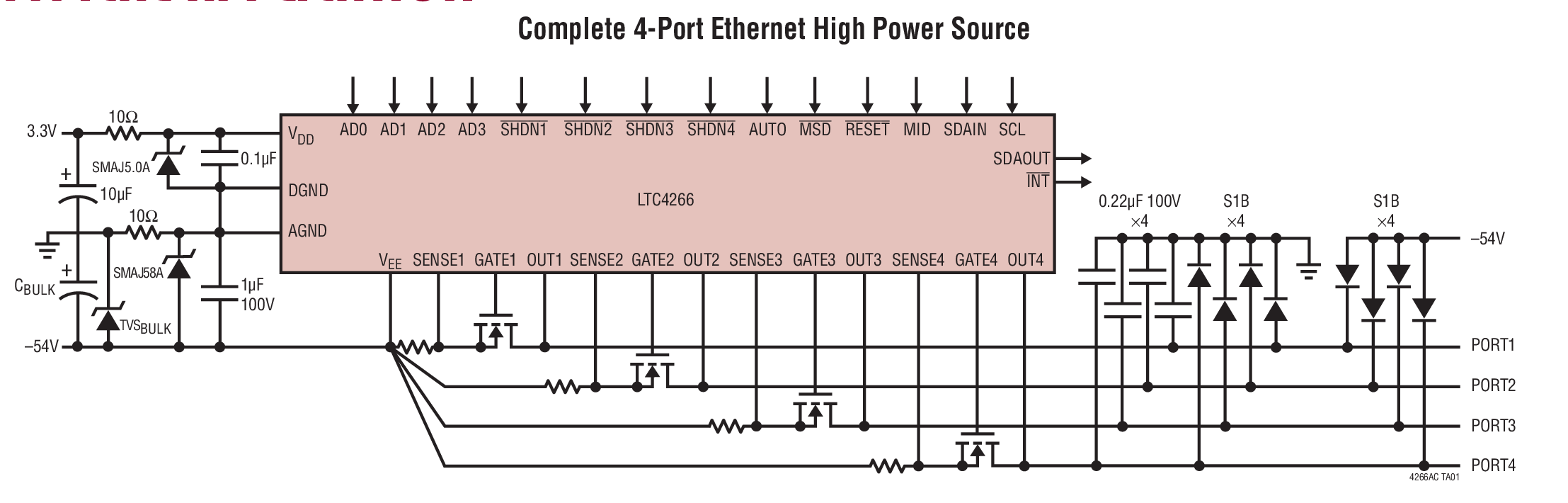

LTC4266C - 典型应用图例：
LTC4266C典型应用图例一

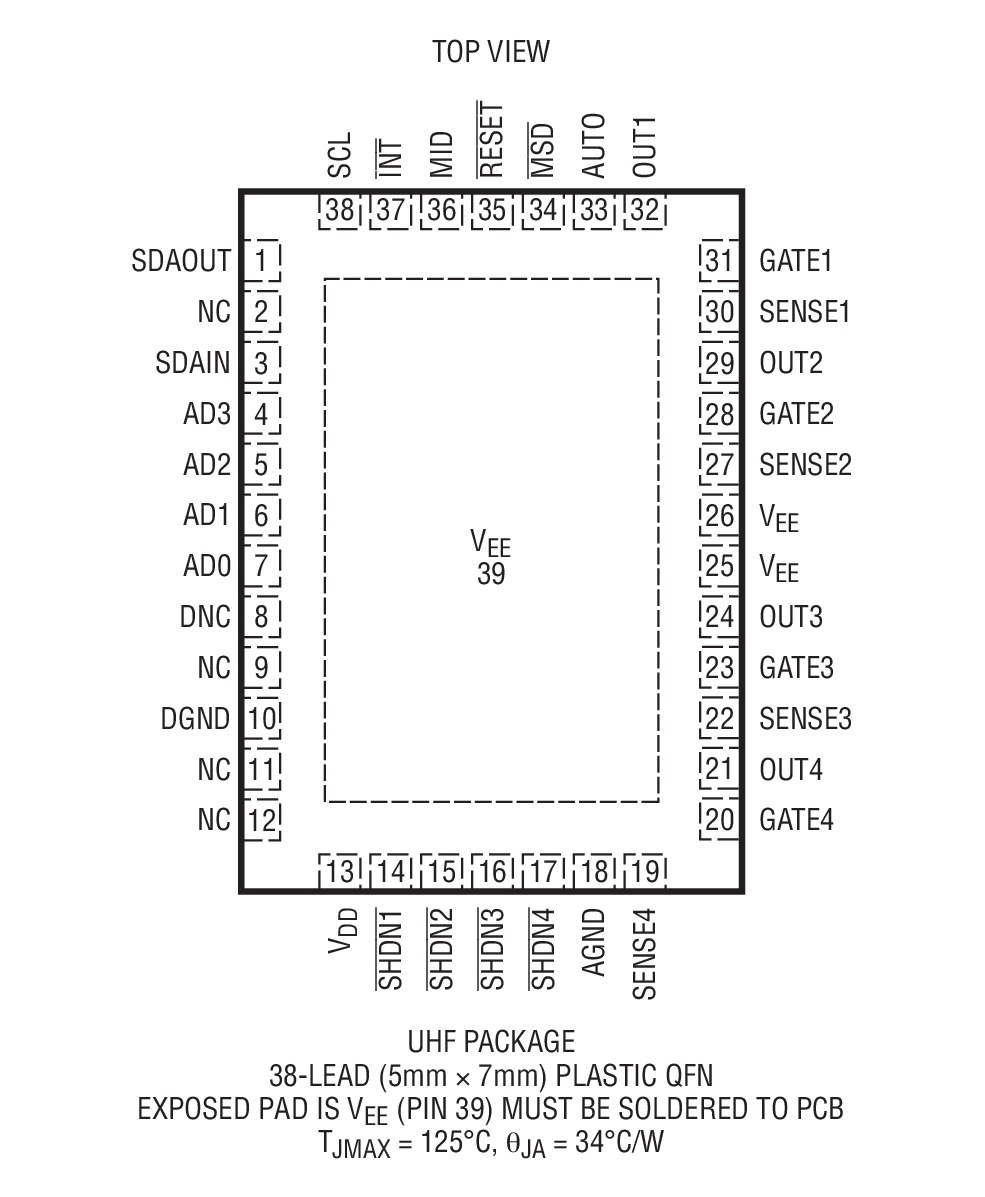

LTC4266C - 封装图解：
LTC4266C封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4266C介绍

LTC4266C - LTC4266C是四通道 PoE / PoE+ / LTPoE++ PSE 控制器

LTC4266C是LINEAR凌力尔特公司的一款供电设备 (PSE)产品，LTC4266C是LTC4266C是四通道 PoE / PoE+ / LTPoE++ PSE 控制器，本站介绍了LTC4266C的封装应用图解、特点和优点、功能等，并给出了与LTC4266C相关的LINEAR元器件型号供参考。

LTC4266C - LTC4266C是四通道 PoE / PoE+ / LTPoE++ PSE 控制器 - 供电设备 (PSE) - 监视、控制和保护 - 凌力尔特

LTC4266C - 四通道 PoE / PoE+ / LTPoE++ PSE 控制器

LTC4266A / LTC4266C - 四通道 PoE / PoE+ / LTPoE++ PSE 控制器 - Linear Technology（凌力尔特）

功能描述

LTC4266A 是一款四通道供电设备 (PSE) 控制器，能向一个兼容的 LTPoE++ 受电设备 (PD) 输送高达 90W 的 LTPoE++ 功率。一种专有的检测 / 分级方案实现了 LTPoE++ PSE 与 LTPoE++ PD 之间的相互识别，同时保持了与现有的 Type 1 (13W) 和 Type 2 (25.5W) PD 的兼容性及互操作性。LTC4266A 的特性集是受欢迎 LTC4266 的扩展集。这些 PSE 控制器具有低 RON 外部 MOSFET 和 0.25Ω 的检测电阻器，这些对于在 LTPoE++ 电流水平下保持尽可能低的热耗散特别重要。

LTC4266C 面向用于给 Type 1 (高达 13W) PD 供电的全自动 PSE 系统。

高级电源管理功能包括：14 位电流监视 ADC、DAC 可编程电流限值、以及预选端口的通用快速停机。只需一个免费许可证就能获得高级电源管理主机软件。PD 发现采用了一种专有的双模式 4 点检测机制，从而可确保针对 PD 误检测的超卓免疫力。LTC4266 包括一个可在高达 1MHz 频率下运作的 I2C 串行接口。

LTC4266 可提供多种功率级，允许输送 13W、25.5W、38.7W、52.7W、70W 和 90W 的 PD 功率。这些控制器采用 38 引脚 5mm x 7mm QFN 封装。

特点
  • 4 个独立的 PSE 通道
  • 符合 IEEE 802.3at Type 1 和 Type 2 标准
  • 低功耗 每通道 0.25Ω 检测电阻
  • 非常高可靠性的 4 点 PD 检测 两点施加电压 两点施加电流
  • 高电容老式设备检测
  • 1MHz I2C 兼容型串行控制接口
  • 中跨超时定时器
  • 支持两对和四对输出功率
  • 可提供多种功率级 LTC4266A-1: LTPoE++TM 38.7W LTC4266A-2：LTPoE++ 52.7W LTC4266A-3：LTPoE++ 70W LTC4266A-4：LTPoE++ 90W LTC4266C：PoE 13W
  • 采用 38 引脚 5mm x 7mm QFN 封装
    • 应用
  • LTPoE++ PSE 开关 / 路由器
  • LTPoE++ PSE 中跨
  • IEEE 802.3at Type 1 PSE 开关 / 路由器
  • IEEE 802.3at Type 1 PSE 中跨
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4266AIUHF-1#PBF 5x7 QFN-38 I $8.57 $6.00
    LTC4266AIUHF-1#TRPBF 5x7 QFN-38 I $6.06
    LTC4266AIUHF-2#PBF 5x7 QFN-38 I $8.57 $6.00
    LTC4266AIUHF-2#TRPBF 5x7 QFN-38 I $6.06
    LTC4266AIUHF-3#PBF 5x7 QFN-38 I $8.57 $6.00
    LTC4266AIUHF-3#TRPBF 5x7 QFN-38 I $6.06
    LTC4266AIUHF-4#PBF 5x7 QFN-38 I $8.57 $6.00
    LTC4266AIUHF-4#TRPBF 5x7 QFN-38 I $6.06
    LTC4266CIUHF#PBF 5x7 QFN-38 I $7.14 $5.00
    LTC4266CIUHF#TRPBF 5x7 QFN-38 I $5.06
