当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6930-8
LTC6930-8技术文档下载：
LTC6930-8技术文档产品手册下载
LTC6930-8 - 典型应用图例：

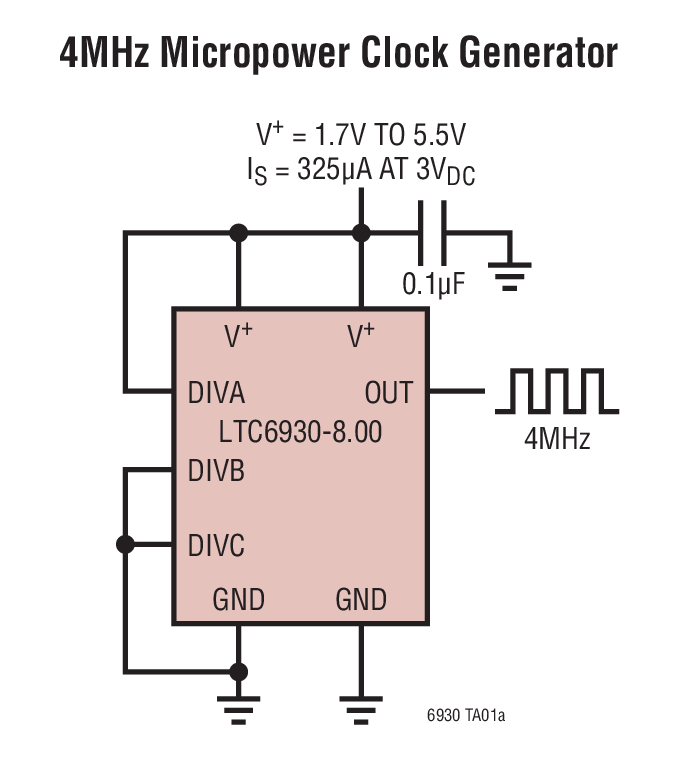

LTC6930-8典型应用图例一

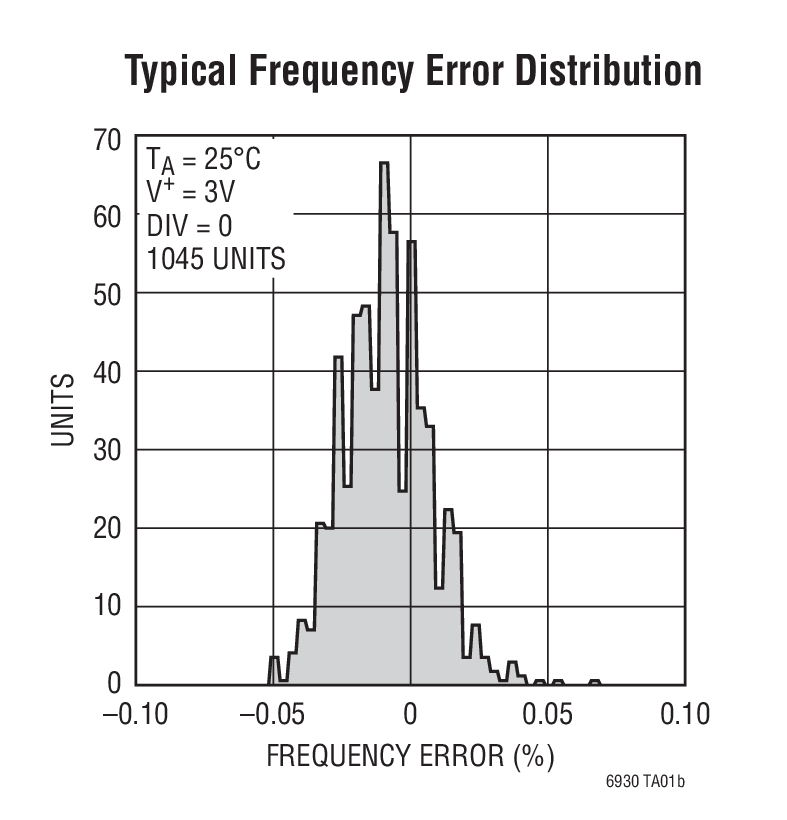

LTC6930-8典型应用图例二
LTC6930-8 - 封装图解：

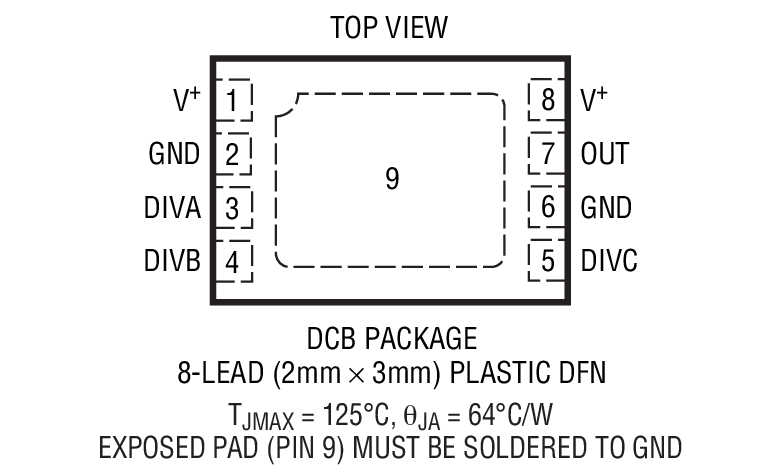

LTC6930-8封装图解一

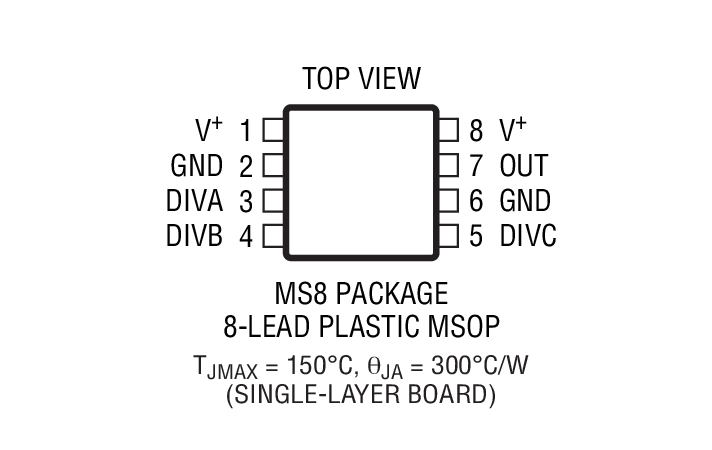

LTC6930-8封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6930-8介绍

LTC6930-8 - LTC6930-8是32.768kHz 至 8.192MHz 精准微功率振荡器

LTC6930-8是LINEAR凌力尔特公司的一款硅振荡器产品，LTC6930-8是LTC6930-8是32.768kHz 至 8.192MHz 精准微功率振荡器，本站介绍了LTC6930-8的封装应用图解、特点和优点、功能等，并给出了与LTC6930-8相关的LINEAR元器件型号供参考。

LTC6930-8 - LTC6930-8是32.768kHz 至 8.192MHz 精准微功率振荡器 - 硅振荡器 - 航天和严酷环境 - 凌力尔特

LTC6930-8 - 32.768kHz 至 8.192MHz 精准微功率振荡器

LTC6930-X.XX - 32.768kHz 至 8.192MHz 精准微功率振荡器 - Linear Technology（凌力尔特）

功能描述

LTC6930 系列是具非常低功率的精准型硅振荡器系列，其频率误差小于 0.09%。对于每款振荡器，用户都能够选择处于 32.768kHz 至 8.192MHz 范围内的 8 种频率之一。根据一个固定的主振荡器频率，1~128 之间的内部分频器可以提供 8 种不同的频率。除了电源旁路电容器之外，LTC6930 不需要其他外部元件。而只需 1.7V 至 5.5V 单电源运作，所以可采用单节锂电池或 2 AA 碱性电池。

LTC6930 采用了一种专有控制架构，该架构可实现超低功率运作，并保持业界领先的准确度和抖动规格。出色的快速启动时间、再加上低功耗，使得该器件非常适合于那些具有频繁上电周期的电池供电型应用。

器件出厂时可提供处于 32.768kHz 至 8.192MHz 范围内的任何频率。如果客户需要定制频率，则须满足最小订货量要求。详情请咨询凌力尔特公司。

特点
  • 频率误差 <0.09% (在 25ºC 时的最大值)
  • 启动时间 <110μs (在所有频率条件下)
  • 1.7V 至 5.5V 单电源操作
  • 105μA 典型电源电流 (在 32kHz，V+ = 3V)
  • 490μA 典型电源电流 (在 8MHz，V+ = 3V)
  • 典型 RMS 周期抖动 <0.15% (在 V+ = 3V)
  • 无需外部组件设置频率
  • 5 种选项覆盖了 32.768kHz 至 8.192MHz 频率范围： LTC6930-4.19：4.194304MHz ÷ N LTC6930-5.00：5.000000MHz ÷ N LTC6930-7.37：7.372800MHz ÷ N LTC6930-8.00：8.000000MHz ÷ N LTC6930-8.19：8.192000MHz ÷ N 其中的 N = 1、2、4、8、16、32、64、128 (N 由 DIVA、DIVB、DIVC 引脚的状态决定)
  • -55ºC 至 125ºC 工作温度范围
  • 纤巧型 2mm x 3mm DFN 或 MS8 封装
    • 应用
  • 数字控制式振荡器
  • 微处理器时钟
  • 电源时钟
  • 便携式和电池供电型器件
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6930CDCB-4.19#PBF 2x3 DFN-8 C $1.80
    LTC6930CDCB-4.19#TRMPBF 2x3 DFN-8 C $1.80 $1.36
    LTC6930CDCB-4.19#TRPBF 2x3 DFN-8 C $1.31
    LTC6930CDCB-5.00#PBF 2x3 DFN-8 C $1.80
    LTC6930CDCB-5.00#TRMPBF 2x3 DFN-8 C $1.80 $1.36
    LTC6930CDCB-5.00#TRPBF 2x3 DFN-8 C $1.31
    LTC6930CDCB-7.37#PBF 2x3 DFN-8 C $1.80
    LTC6930CDCB-7.37#TRMPBF 2x3 DFN-8 C $1.80 $1.36
    LTC6930CDCB-7.37#TRPBF 2x3 DFN-8 C $1.31
    LTC6930CDCB-8.00#PBF 2x3 DFN-8 C $1.80
    LTC6930CDCB-8.00#TRMPBF 2x3 DFN-8 C $1.80 $1.36
    LTC6930CDCB-8.00#TRPBF 2x3 DFN-8 C $1.31
    LTC6930CDCB-8.19#PBF 2x3 DFN-8 C $1.80
    LTC6930CDCB-8.19#TRMPBF 2x3 DFN-8 C $1.80 $1.36
    LTC6930CDCB-8.19#TRPBF 2x3 DFN-8 C $1.31
    LTC6930CMS8-4.19#PBF MS-8 C $1.74 $1.25
    LTC6930CMS8-4.19#TRPBF MS-8 C $1.80 $1.31
    LTC6930CMS8-5.00#PBF MS-8 C $1.74 $1.25
    LTC6930CMS8-5.00#TRPBF MS-8 C $1.80 $1.31
    LTC6930CMS8-7.37#PBF MS-8 C $1.74 $1.25
    LTC6930CMS8-7.37#TRPBF MS-8 C $1.80 $1.31
    LTC6930CMS8-8.00#PBF MS-8 C $1.74 $1.25
    LTC6930CMS8-8.00#TRPBF MS-8 C $1.80 $1.31
    LTC6930CMS8-8.19#PBF MS-8 C $1.74 $1.25
    LTC6930CMS8-8.19#TRPBF MS-8 C $1.80 $1.31
    LTC6930HDCB-4.19#PBF 2x3 DFN-8 H $2.59
    LTC6930HDCB-4.19#TRMPBF 2x3 DFN-8 H $2.59 $1.92
    LTC6930HDCB-4.19#TRPBF 2x3 DFN-8 H $1.87
    LTC6930HDCB-5.00#PBF 2x3 DFN-8 H $2.59
    LTC6930HDCB-5.00#TRMPBF 2x3 DFN-8 H $2.59 $1.92
    LTC6930HDCB-5.00#TRPBF 2x3 DFN-8 H $1.87
    LTC6930HDCB-7.37#PBF 2x3 DFN-8 H $2.59
    LTC6930HDCB-7.37#TRMPBF 2x3 DFN-8 H $2.59 $1.92
    LTC6930HDCB-7.37#TRPBF 2x3 DFN-8 H $1.87
    LTC6930HDCB-8.00#PBF 2x3 DFN-8 H $2.59
    LTC6930HDCB-8.00#TRMPBF 2x3 DFN-8 H $2.59 $1.92
    LTC6930HDCB-8.00#TRPBF 2x3 DFN-8 H $1.87
    LTC6930HDCB-8.19#PBF 2x3 DFN-8 H $2.59
    LTC6930HDCB-8.19#TRMPBF 2x3 DFN-8 H $2.59 $1.92
    LTC6930HDCB-8.19#TRPBF 2x3 DFN-8 H $1.87
    LTC6930HMS8-4.19#PBF MS-8 H $2.53 $1.81
    LTC6930HMS8-4.19#TRPBF MS-8 H $2.59 $1.87
    LTC6930HMS8-5.00#PBF MS-8 H $2.53 $1.81
    LTC6930HMS8-5.00#TRPBF MS-8 H $2.59 $1.87
    LTC6930HMS8-7.37#PBF MS-8 H $2.53 $1.81
    LTC6930HMS8-7.37#TRPBF MS-8 H $2.59 $1.87
    LTC6930HMS8-8.00#PBF MS-8 H $2.53 $1.81
    LTC6930HMS8-8.00#TRPBF MS-8 H $2.59 $1.87
    LTC6930HMS8-8.19#PBF MS-8 H $2.53 $1.81
    LTC6930HMS8-8.19#TRPBF MS-8 H $2.59 $1.87
    LTC6930IDCB-4.19#PBF 2x3 DFN-8 I $2.15
    LTC6930IDCB-4.19#TRMPBF 2x3 DFN-8 I $2.15 $1.61
    LTC6930IDCB-4.19#TRPBF 2x3 DFN-8 I $1.56
    LTC6930IDCB-5.00#PBF 2x3 DFN-8 I $2.15
    LTC6930IDCB-5.00#TRMPBF 2x3 DFN-8 I $2.15 $1.61
    LTC6930IDCB-5.00#TRPBF 2x3 DFN-8 I $1.56
    LTC6930IDCB-7.37#PBF 2x3 DFN-8 I $2.15
    LTC6930IDCB-7.37#TRMPBF 2x3 DFN-8 I $2.15 $1.61
    LTC6930IDCB-7.37#TRPBF 2x3 DFN-8 I $1.56
    LTC6930IDCB-8.00#PBF 2x3 DFN-8 I $2.15
    LTC6930IDCB-8.00#TRMPBF 2x3 DFN-8 I $2.15 $1.61
    LTC6930IDCB-8.00#TRPBF 2x3 DFN-8 I $1.56
    LTC6930IDCB-8.19#PBF 2x3 DFN-8 I $2.15
    LTC6930IDCB-8.19#TRMPBF 2x3 DFN-8 I $2.15 $1.61
    LTC6930IDCB-8.19#TRPBF 2x3 DFN-8 I $1.56
    LTC6930IMS8-4.19#PBF MS-8 I $2.09 $1.50
    LTC6930IMS8-4.19#TRPBF MS-8 I $2.15 $1.56
    LTC6930IMS8-5.00#PBF MS-8 I $2.09 $1.50
    LTC6930IMS8-5.00#TRPBF MS-8 I $2.15 $1.56
    LTC6930IMS8-7.37#PBF MS-8 I $2.09 $1.50
    LTC6930IMS8-7.37#TRPBF MS-8 I $2.15 $1.56
    LTC6930IMS8-8.00#PBF MS-8 I $2.09 $1.50
    LTC6930IMS8-8.00#TRPBF MS-8 I $2.15 $1.56
    LTC6930IMS8-8.19#PBF MS-8 I $2.09 $1.50
    LTC6930IMS8-8.19#TRPBF MS-8 I $2.15 $1.56
    LTC6930MPMS8-4.19#PBF MS-8 MP $5.23 $4.12
    LTC6930MPMS8-4.19#TRPBF MS-8 MP $5.29 $4.18
    LTC6930MPMS8-5.00#PBF MS-8 MP $5.23 $4.12
    LTC6930MPMS8-5.00#TRPBF MS-8 MP $5.29 $4.18
    LTC6930MPMS8-7.37#PBF MS-8 MP $5.23 $4.12
    LTC6930MPMS8-7.37#TRPBF MS-8 MP $5.29 $4.18
    LTC6930MPMS8-8.00#PBF MS-8 MP $5.23 $4.12
    LTC6930MPMS8-8.00#TRPBF MS-8 MP $5.29 $4.18
    LTC6930MPMS8-8.19#PBF MS-8 MP $5.23 $4.12
    LTC6930MPMS8-8.19#TRPBF MS-8 MP $5.29 $4.18
