当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4266
LTC4266技术文档下载：
LTC4266技术文档产品手册下载
LTC4266 - 典型应用图例：

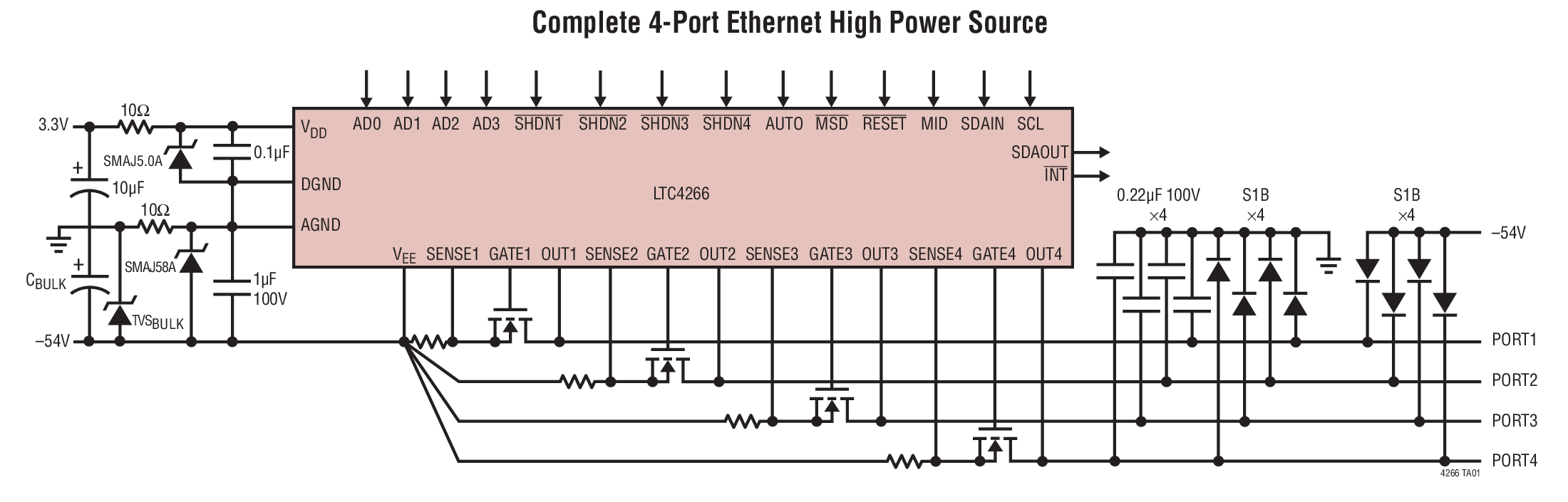

LTC4266典型应用图例一
LTC4266 - 封装图解：

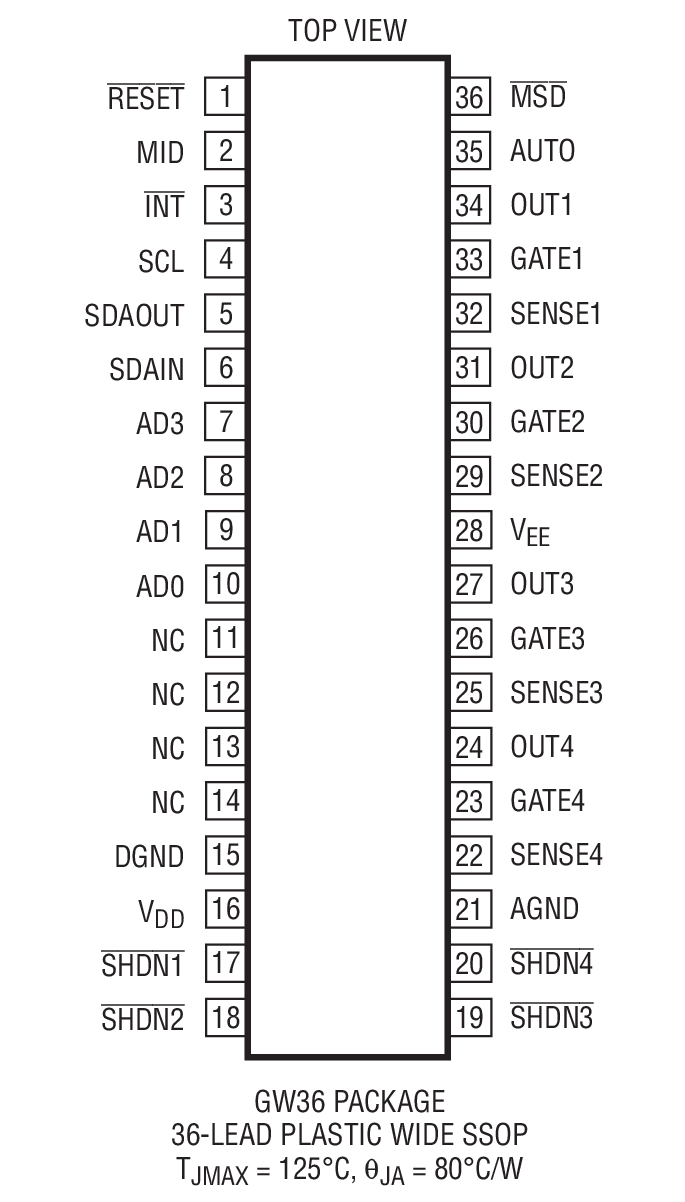

LTC4266封装图解一

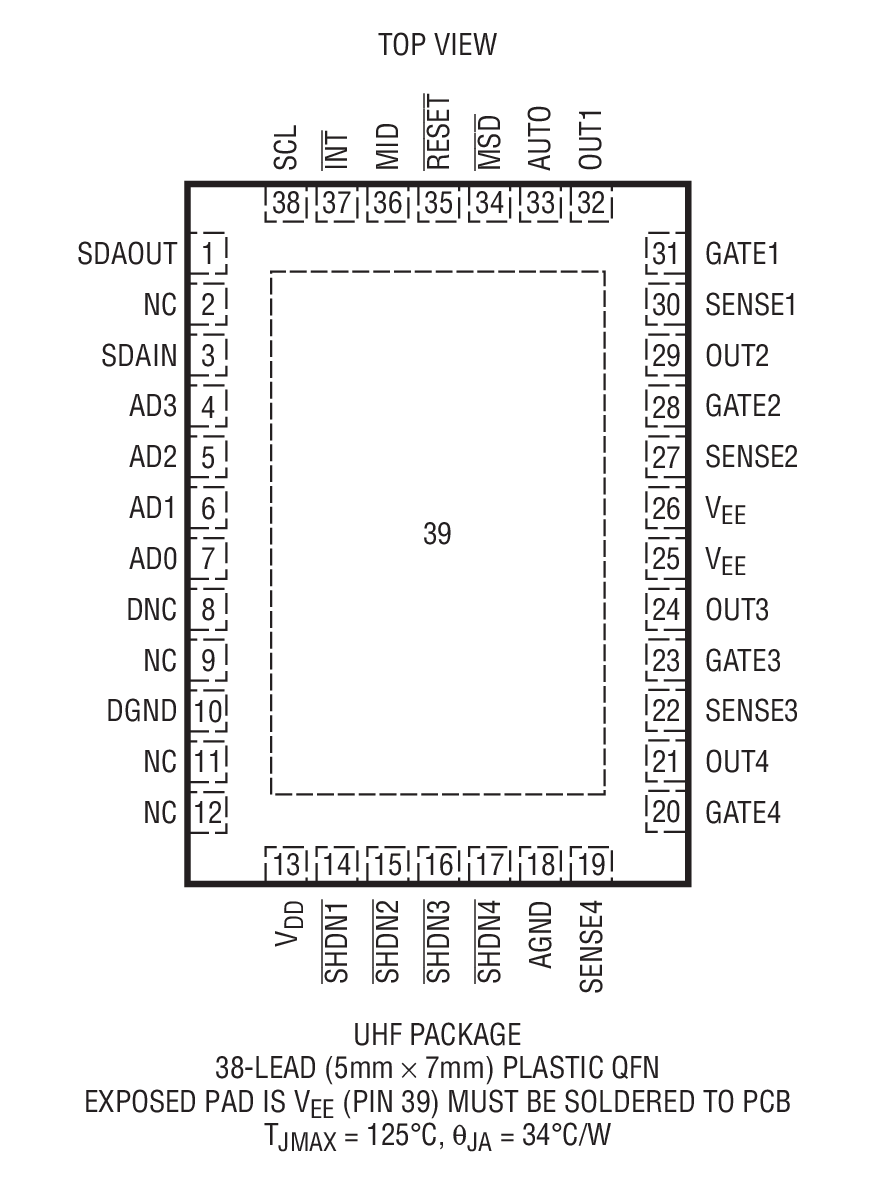

LTC4266封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4266介绍

LTC4266 - LTC4266是四通道 IEEE 802.3at 以太网供电控制器

LTC4266是LINEAR凌力尔特公司的一款供电设备 (PSE)产品，LTC4266是LTC4266是四通道 IEEE 802.3at 以太网供电控制器，本站介绍了LTC4266的封装应用图解、特点和优点、功能等，并给出了与LTC4266相关的LINEAR元器件型号供参考。

LTC4266 - LTC4266是四通道 IEEE 802.3at 以太网供电控制器 - 供电设备 (PSE) - 监视、控制和保护 - 凌力尔特

LTC4266 - 四通道 IEEE 802.3at 以太网供电控制器

LTC4266 - 四通道 IEEE 802.3at 以太网供电控制器 - Linear Technology（凌力尔特）

功能描述

LTC4266 是一款四通道供电设备 (PSE) 控制器，专为在符合 IEEE 802.3 Type 1 和 Type 2 标准 (高功率) 的以太网供电 (PoE) 系统中使用而设计。外部功率 MOSFET 增强了系统可靠性并最大限度地减小了通道电阻，从而削减了功耗并免除增设散热器的需要，即使在 Type 2 功率级条件下也不例外。外部功率元件还允许在非常高的功率级上使用，同时在其他方面依然保持与 IEEE 标准的兼容性。额定电压为 80V 的端口引脚提供了针对外部故障的坚固型保护。

LTC4266 所拥有的高级电源管理功能包括：电流和电压回读以及可编程 ICUT 和 ILIM 门限。可用的 C 语言程序库简化了电源管理软件开发；一种任选的 AUTO 模式提供了完全符合 IEEE 标准的独立型运作，而无需使用软件。专有的 4 点 PD 检测电路最大限度地减少了 PD 误检测，同时支持老式电话操作。利用内置的两事件分级能力和延时定时功能电路对中跨操作提供了支持。主机通信通过一个 1MHz I2C 串行接口实现。

LTC4266 采用 5mm x 7mm QFN 封装，与同类竞争解决方案相比显著地缩减了板级空间。另外，还可提供一种与老式设备相兼容的 36 引脚 SSOP 封装。

特点
  • 4 个独立的 PSE 通道
  • 符合 IEEE 802.at Type 1 和 Type 2 标准
  • 0.34Ω 总通道电阻 每个端口的消耗功率为 130mW (在 600mA)
  • 高级电源管理 8 位可编程电流限值 (ILIM) 7 位可编程过载电流 (ICUT) 预选端口的快速关断 14.5 位端口电流 / 电压监视 两事件分级
  • 非常高可靠性的 4 点 PD 检测： 两点施加电压 两点施加电流
  • 高电容老式设备检测
  • 与 LTC4295A-1 和 LTC4258 的引脚与 SW 兼容
  • 1MHz I2C 兼容型串行控制接口
  • 中跨延时定时器
  • 支持专有的功率高达 25W
  • 采用 38 引脚 5mm x 7mm QFN 和 36 引脚 SSOP 封装
    • 应用
  • 高功率 PSE 开关 / 路由器
  • 高功率 PSE 中跨
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4266CGW#PBF SSOP-36 C $7.14 $5.00
    LTC4266CGW#TRPBF SSOP-36 C $5.06
    LTC4266CUHF#PBF 5x7 QFN-38 C $7.14 $5.00
    LTC4266CUHF#TRPBF 5x7 QFN-38 C $5.06
    LTC4266IGW#PBF SSOP-36 I $7.86 $5.50
    LTC4266IGW#TRPBF SSOP-36 I $5.56
    LTC4266IUHF#PBF 5x7 QFN-38 I $7.86 $5.50
    LTC4266IUHF#TRPBF 5x7 QFN-38 I $5.56
