当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4089-5
LTC4089-5技术文档下载：
LTC4089-5技术文档产品手册下载
LTC4089-5 - 典型应用图例：

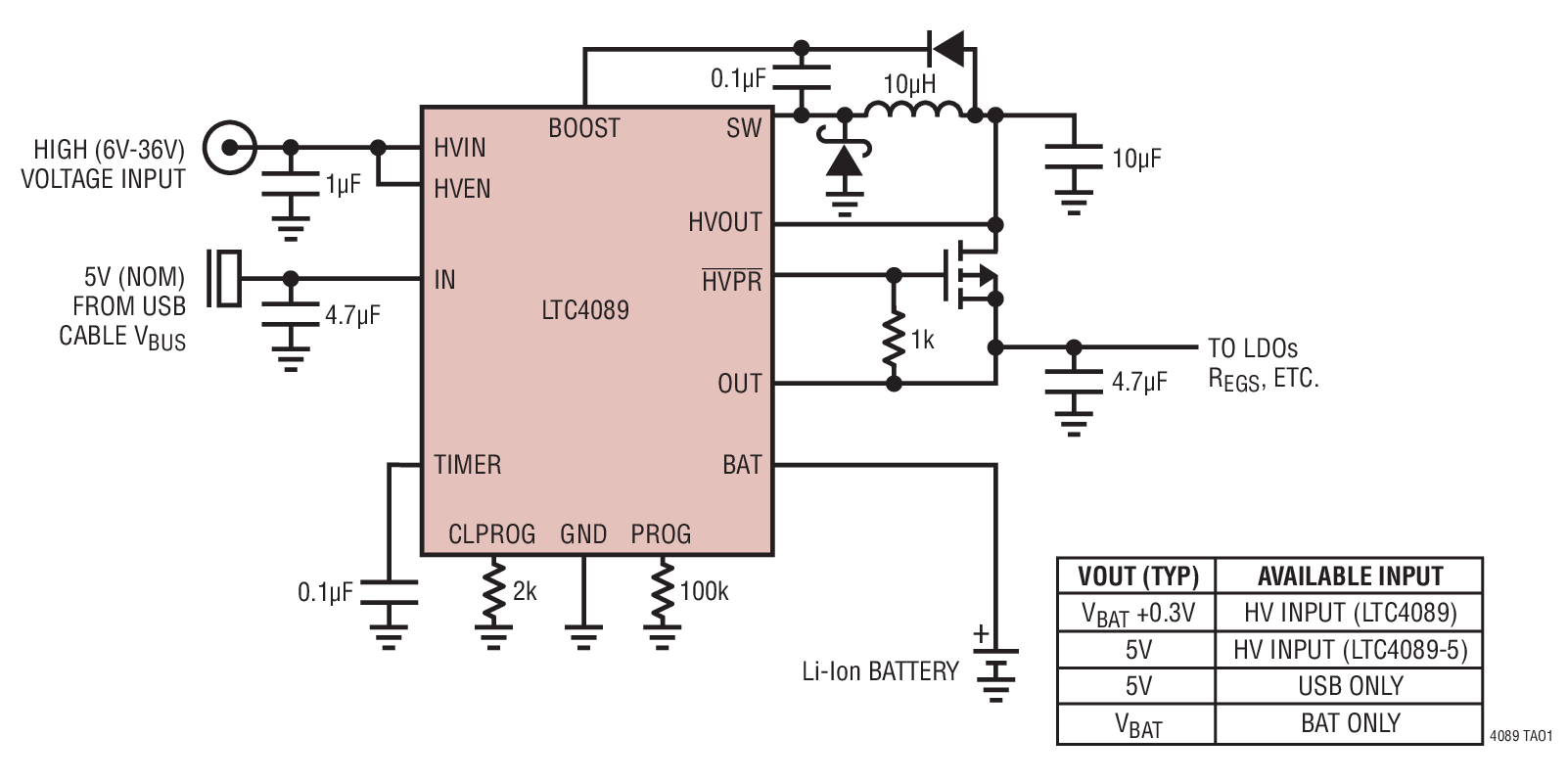

LTC4089-5典型应用图例一

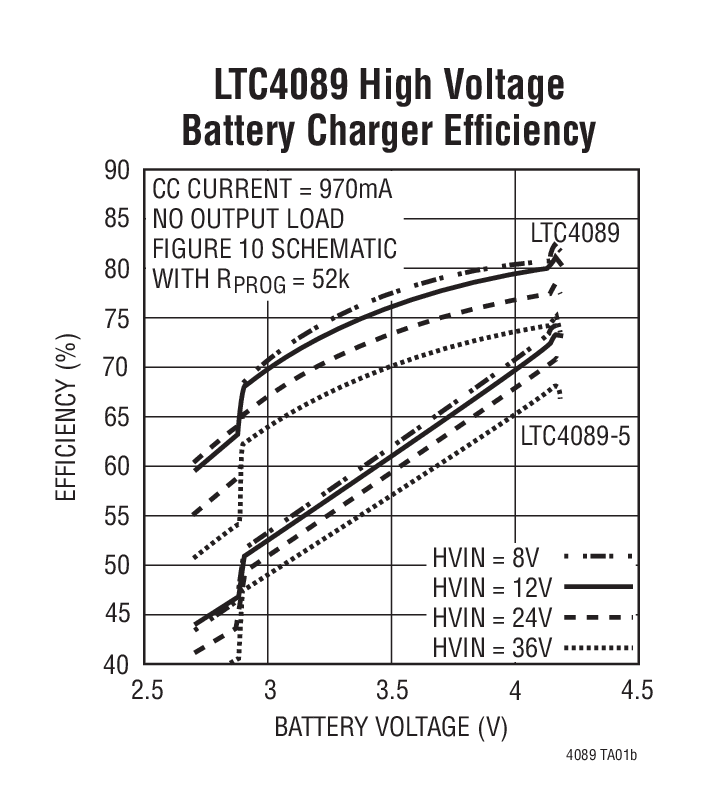

LTC4089-5典型应用图例二
LTC4089-5 - 封装图解：
LTC4089-5封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4089-5介绍

LTC4089-5 - LTC4089-5是具有高电压开关充电器的 USB 电源管理器

LTC4089-5是LINEAR凌力尔特公司的一款USB 电源管理器 (PowerPath、电池充电器)产品，LTC4089-5是LTC4089-5是具有高电压开关充电器的 USB 电源管理器，本站介绍了LTC4089-5的封装应用图解、特点和优点、功能等，并给出了与LTC4089-5相关的LINEAR元器件型号供参考。

LTC4089-5 - LTC4089-5是具有高电压开关充电器的 USB 电源管理器 - USB 电源管理器 (PowerPath、电池充电器) - 电源管理 - 凌力尔特

LTC4089-5 - 具有高电压开关充电器的 USB 电源管理器

LTC4089/LTC4089-5 - 具有高电压开关充电器的 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC4089/LTC4089-5 是 USB 电源管理器和高电压锂离子电池充电器。这些器件可控制被 USB 外设用来执行操作和电池充电的总电流。电池充电电流可自动减小，因而负载电流与充电电流之和不会超过设定的输入电流限值。LTC4089/LTC4089-5 还能够适应高电压电源，比如：12V AC-DC 交流适配器、FireWire 或汽车电源。

LTC4089 提供了一种可跟踪电池电压的自适应输出功能，用于在采用高电压输入时实现高效充电。LTC4089-5 可从高电压输入提供一个固定的 5V 输出，用于对单节锂离子电池进行充电。充电电流是可设置的，而且，一个充电结束状态输出 (CHRG) 负责在达到满充电状态时发出指示信号。这些器件还具有可设置总充电时间、一个用于在电池的充电和自动再充电过程中监视电池温度的 NTC 热敏电阻。

特点
  • 电源之间的无缝切换：锂离子电池、USB 和 6V 至 36V 外部电源
  • 采用 6V 至 36V 输入并具自适应输出控制功能的高效 1.2A 充电器 (LTC4089)
  • 从 USB 输入进行与负载相关的充电操作保证电流符合性
  • 215mΩ 内部理想二极管和可选的外部理想二极管可在未接入外部电源 / USB 的情况下提供低损耗电源路径
  • 恒定电流/恒定电压操作以及热反馈功能可在无过热危险的情况下实现充电速率的最大化
  • 采用 USB 输入时可选的 100% 或 20% 电流限值 (例如：500mA/100mA)
  • 准确度为 0.8% 的 4.2V 预设充电电压
  • C/10 充电电流检测输出
  • NTC 热敏电阻输入以实现适宜温度充电
  • 纤巧型 (6mm x 3mm x 0.75mm) 22 引脚 DFN 封装
    • 应用
  • LTC4090 / LTC4090-5 - 具 2A 高电压 Bat-Track 降压型稳压器的 USB 电源管理器
  • LTC4160 / LTC4160-1 - 具 USB On-The-Go 和过压保护功能的开关电源管理器
  • LTC4000 - 用于电池充电和电源管理的高电压、大电流控制器
  • LTC4085 - 具有理想二极管控制器和锂离子电池充电器的 USB 电源管理器
  • LT3652 - 用于太阳能电源的功率跟踪 2A 电池充电器
  • LTC4088 - 高效率电池充电器 / USB 电源管理器
  • LTC3115-1 - 40V、2A、同步降压-升压型 DC/DC 转换器
  • LTC4155 - 具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器
  • LTC4089-1 - 具高电压开关充电器的 USB 电源管理器
  • LTC4412 - 采用 ThinSOT 封装的低损耗 PowerPathTM 控制器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4089EDJC 6x3 DFN-22 E $4.21 $2.95
    LTC4089EDJC-5 6x3 DFN-22 E $4.21 $2.95
    LTC4089EDJC-5#PBF 6x3 DFN-22 E $4.21 $3.01
    LTC4089EDJC-5#TR 6x3 DFN-22 E $3.01
    LTC4089EDJC-5#TRPBF 6x3 DFN-22 E $3.01
    LTC4089EDJC#PBF 6x3 DFN-22 E $4.21 $2.95
    LTC4089EDJC#TR 6x3 DFN-22 E $3.01
    LTC4089EDJC#TRPBF 6x3 DFN-22 E $3.01
