LTC4090 - 具 2A 高电压 Bat-Track 降压型稳压器的 USB 电源管理器

LTC4090 / LTC4090-5 - 具 2A 高电压 Bat-Track 降压型稳压器的 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC4090 / LTC4090-5 是一款 USB 电源管理器和高电压锂离子/锂聚合物电池充电器。该器件可控制总电流 (被 USB 外设用于运作和电池充电)。电池充电电流可自动减小，因而负载电流与充电电流之和不会超过编程输入电流限值。LTC4090/ LTC4090-5 还能适应高电压电源，例如：12V AC/DC 墙上适配器、FireWire 或汽车电源。

LTC4090 提供了一个用于跟踪电池电压的 Bat-Track 自适应输出，旨在从高电压输入进行高效充电。LTC4090-5 从高电压输入提供了一个固定的 5V 输出以为单节锂电池充电。充电电流是可编程的，而且一个充电终止状态输出 (CHRG) 负责指示满充电状态。其它特点包括可编程总充电时间、一个用于在电池充电和自动再充电期间监视电池温度的 NTC 热敏电阻输入。

特点

可在电源之间实现无缝切换：锂离子电池、USB 和 6V 至 36V 电源 (60V 最大值)

具 Bat-TrackTM 自适应输出控制功能的 2A 输出高电压降压型稳压器 (LTC4090)

当外部电源 / USB 未接入时，内部 215mΩ 理想二极管加上可选的外部理想二极管控制器提供了低损耗电源路径

从 USB 输入进行与负载相关的充电操作保证符合电流规格

全功能锂离子电池充电器

具热限制的 1.5A 最大充电电流

用于实现适宜温度充电的 NTC 热敏电阻输入

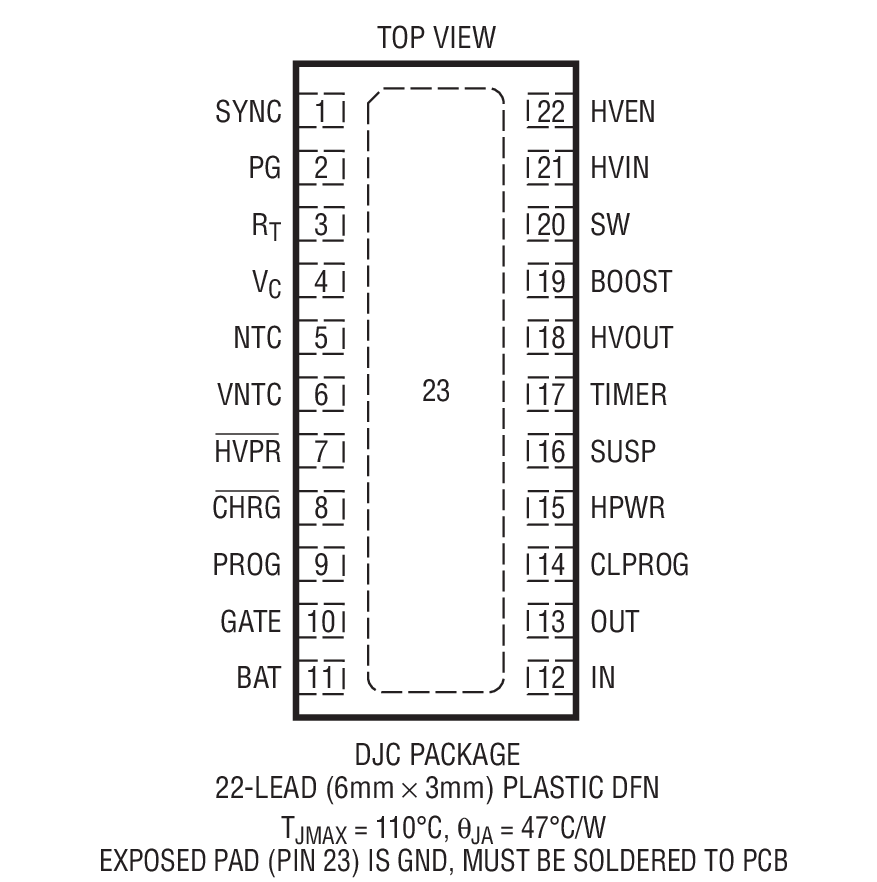

纤巧型 (3mm x 6mm x 0.75mm) 22 引脚 DFN 封装

应用

基于 HDD 的媒体播放器

个人导航装置
