LTC2635-8技术文档下载:
LTC2635-8技术文档产品手册下载
LTC2635-8 - 典型应用图例:

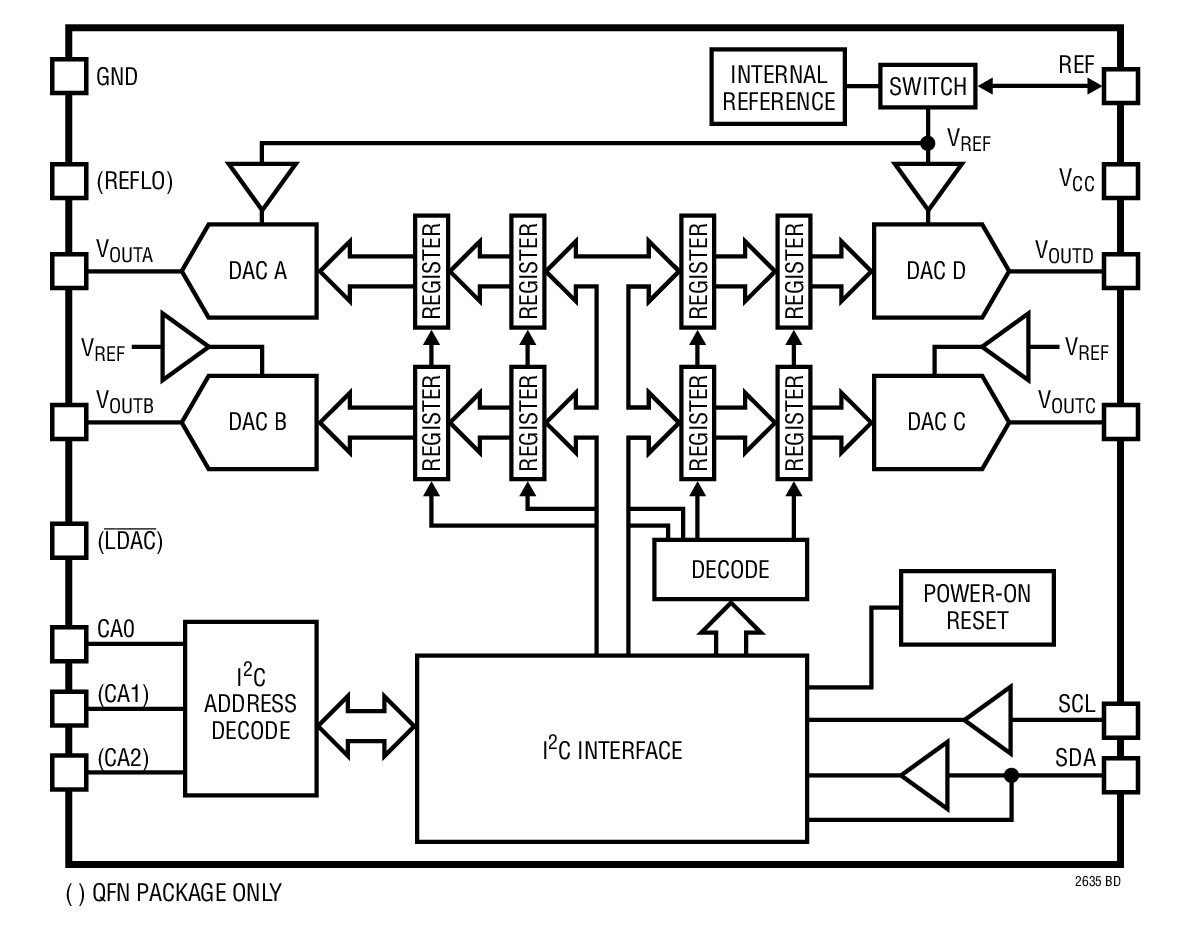

LTC2635-8典型应用图例一

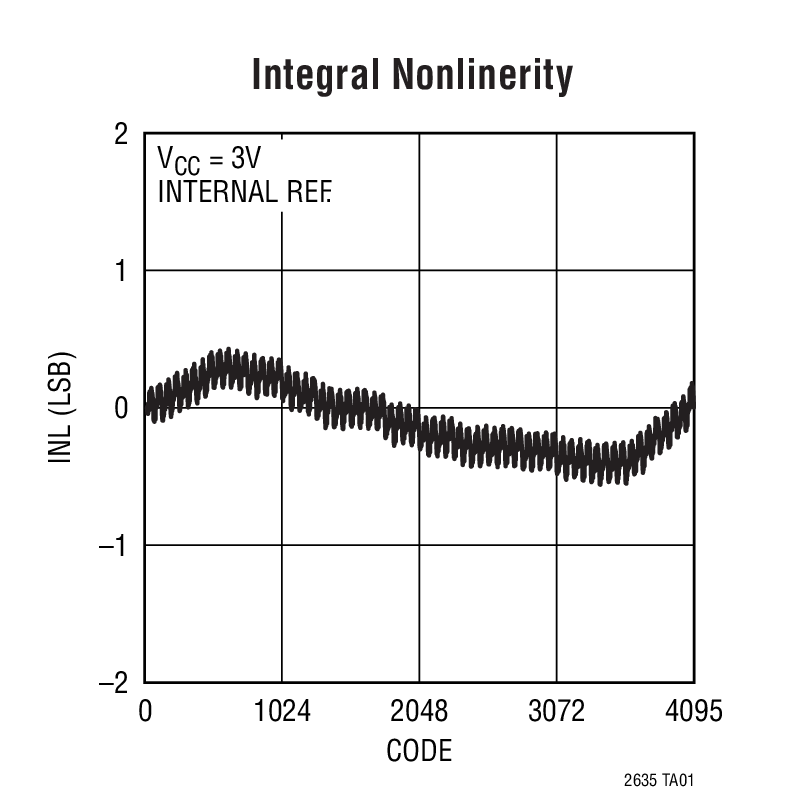

LTC2635-8典型应用图例二
LTC2635-8 - 封装图解:
LTC2635-8封装图解一

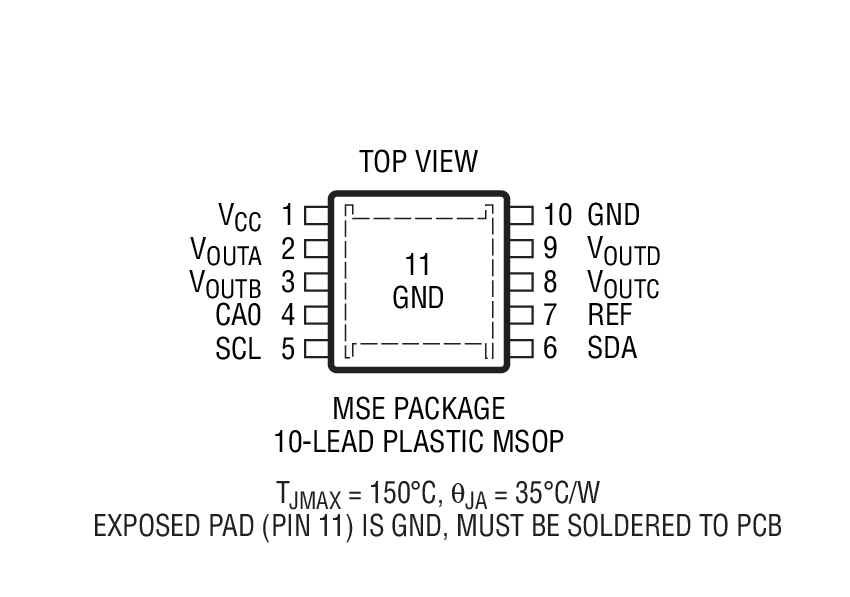

LTC2635-8封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2635-8介绍
LTC2635-8 - LTC2635-8是具 10ppm/oC 基准的 4 通道 12 位 I2C Vout DAC

LTC2635-8是Linear公司的一款电压输出 DAC产品,LTC2635-8是具 10ppm/oC 基准的 4 通道 12 位 I2C Vout DAC,本站介绍了LTC2635-8的封装应用图解、特点和优点、功能等,并给出了与LTC2635-8相关的凌力尔特元器件型号供参考。

LTC2635-8 - 具 10ppm/oC 基准的 4 通道 12 位 I2C Vout DAC

LTC2635-12 - 具 10ppm/oC 基准的 4 通道 12 位 I2C Vout DAC - Linear Technology(凌力尔特)

功能描述

LTC2635 是一个 4 通道 12 位、10 位和 8 位电压输出 DAC 系列,具有一个集成、高准确度、低漂移基准,采用 16 引脚 QFN 或 10 引脚 MSOP 封装。它内置一个轨至轨输出缓冲器,并保证具有单调特性。LTC2635-L 具有一个 2.5V 全标度输出,并采用 2.7V 至 5.5V 单工作电源。LTC2635-H 具有一个 4.096V 全标度输出,并采用 4.5V 至 5.5V 单工作电源。每个 DAC 也可以采用一个外部基准来运作,这将全标度输出设定为外部基准电压。

这些 DAC 通过一个二线式 I2C 兼容型串行接口进行通信,LTC2635 工作于标准模式 (时钟速率为 100kHz) 和快速模式 (时钟速率为 400kHz)。LTC2635 内置了一个上电复位电路。可提供的选项包括:复位至零标度、在内部基准模式中复位至中间标度、于外部基准模式中复位至中间标度、或在上电之后的一种高阻抗状态中与所有的 DAC 输出一起复位。

特点
  • 集成精准基准 2.5V 全标度 10ppm/ºC (LTC2635-L) 4.096V 全标度 10ppm/ºC (LTC2635-H)
  • 最大 INL 误差:±2.5LSB (LTC2635-12)
  • 上电复位至零标度/中间标度/高阻抗
  • 低噪声:0.75mVP-P (0.1Hz 至 200kHz)
  • 在 -40ºC 至 125ºC 的汽车温度范围内保证单调特性
  • 可选的内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2635-L)
  • DAC 之间的超低串扰 (3nV•s)
  • 低功率:0.6mA (在 3V)
  • 双缓冲数据锁存器
  • 小巧的 16 引脚 3mm x 3mm QFN 和 10 引脚 MSOP 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 电源裕度调节
  • 便携式设备
  • 汽车
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2635CMSE-HMI10#PBF MS-10E C $4.39 $3.07
    LTC2635CMSE-HMI10#TRPBF MS-10E C $3.13
    LTC2635CMSE-HMI12#PBF MS-10E C $6.14 $4.30
    LTC2635CMSE-HMI12#TRPBF MS-10E C $4.36
    LTC2635CMSE-HMI8#PBF MS-10E C $2.90 $2.03
    LTC2635CMSE-HMI8#TRPBF MS-10E C $2.09
    LTC2635CMSE-HZ10#PBF MS-10E C $4.39 $3.07
    LTC2635CMSE-HZ10#TRPBF MS-10E C $3.13
    LTC2635CMSE-HZ12#PBF MS-10E C $6.14 $4.30
    LTC2635CMSE-HZ12#TRPBF MS-10E C $4.36
    LTC2635CMSE-HZ8#PBF MS-10E C $2.90 $2.03
    LTC2635CMSE-HZ8#TRPBF MS-10E C $2.09
    LTC2635CMSE-LMI10#PBF MS-10E C $4.39 $3.07
    LTC2635CMSE-LMI10#TRPBF MS-10E C $3.13
    LTC2635CMSE-LMI12#PBF MS-10E C $6.14 $4.30
    LTC2635CMSE-LMI12#TRPBF MS-10E C $4.36
    LTC2635CMSE-LMI8#PBF MS-10E C $2.90 $2.03
    LTC2635CMSE-LMI8#TRPBF MS-10E C $2.09
    LTC2635CMSE-LMO10#PBF MS-10E C $4.39 $3.07
    LTC2635CMSE-LMO10#TRPBF MS-10E C $3.13
    LTC2635CMSE-LMO12#PBF MS-10E C $6.14 $4.30
    LTC2635CMSE-LMO12#TRPBF MS-10E C $4.36
    LTC2635CMSE-LMO8#PBF MS-10E C $2.90 $2.03
    LTC2635CMSE-LMO8#TRPBF MS-10E C $2.09
    LTC2635CMSE-LMX10#PBF MS-10E C $4.39 $3.17
    LTC2635CMSE-LMX10#TRPBF MS-10E C $3.13
    LTC2635CMSE-LMX12#PBF MS-10E C $6.14 $4.30
    LTC2635CMSE-LMX12#TRPBF MS-10E C $4.36
    LTC2635CMSE-LMX8#PBF MS-10E C $2.90 $2.03
    LTC2635CMSE-LMX8#TRPBF MS-10E C $2.09
    LTC2635CMSE-LZ10#PBF MS-10E C $4.39 $3.07
    LTC2635CMSE-LZ10#TRPBF MS-10E C $3.13
    LTC2635CMSE-LZ12#PBF MS-10E C $6.14 $4.30
    LTC2635CMSE-LZ12#TRPBF MS-10E C $4.36
    LTC2635CMSE-LZ8#PBF MS-10E C $2.90 $2.03
    LTC2635CMSE-LZ8#TRPBF MS-10E C $2.09
    LTC2635CUD-HMI10#PBF 3x3 QFN-16 C $4.39 $3.07
    LTC2635CUD-HMI10#TRPBF 3x3 QFN-16 C $3.13
    LTC2635CUD-HMI12#PBF 3x3 QFN-16 C $6.14 $4.30
    LTC2635CUD-HMI12#TRPBF 3x3 QFN-16 C $4.36
    LTC2635CUD-HMI8#PBF 3x3 QFN-16 C $2.90 $2.03
    LTC2635CUD-HMI8#TRPBF 3x3 QFN-16 C $2.09
    LTC2635CUD-HZ10#PBF 3x3 QFN-16 C $4.39 $3.07
    LTC2635CUD-HZ10#TRPBF 3x3 QFN-16 C $3.13
    LTC2635CUD-HZ12#PBF 3x3 QFN-16 C $6.14 $4.30
    LTC2635CUD-HZ12#TRPBF 3x3 QFN-16 C $4.36
    LTC2635CUD-HZ8#PBF 3x3 QFN-16 C $2.90 $2.03
    LTC2635CUD-HZ8#TRPBF 3x3 QFN-16 C $2.09
    LTC2635CUD-LMI10#PBF 3x3 QFN-16 C $4.39 $3.07
    LTC2635CUD-LMI10#TRPBF 3x3 QFN-16 C $3.13
    LTC2635CUD-LMI12#PBF 3x3 QFN-16 C $6.14 $4.30
    LTC2635CUD-LMI12#TRPBF 3x3 QFN-16 C $4.36
    LTC2635CUD-LMI8#PBF 3x3 QFN-16 C $2.90 $2.03
    LTC2635CUD-LMI8#TRPBF 3x3 QFN-16 C $2.09
    LTC2635CUD-LMO10#PBF 3x3 QFN-16 C $4.39 $3.07
    LTC2635CUD-LMO10#TRPBF 3x3 QFN-16 C $3.13
    LTC2635CUD-LMO12#PBF 3x3 QFN-16 C $6.14 $4.30
    LTC2635CUD-LMO12#TRPBF 3x3 QFN-16 C $4.36
    LTC2635CUD-LMO8#PBF 3x3 QFN-16 C $2.90 $2.03
    LTC2635CUD-LMO8#TRPBF 3x3 QFN-16 C $2.09
    LTC2635CUD-LMX10#PBF 3x3 QFN-16 C $4.39 $3.07
    LTC2635CUD-LMX10#TRPBF 3x3 QFN-16 C $3.13
    LTC2635CUD-LMX12#PBF 3x3 QFN-16 C $6.14 $4.30
    LTC2635CUD-LMX12#TRPBF 3x3 QFN-16 C $4.36
    LTC2635CUD-LMX8#PBF 3x3 QFN-16 C $2.90 $2.03
    LTC2635CUD-LMX8#TRPBF 3x3 QFN-16 C $2.09
    LTC2635CUD-LZ10#PBF 3x3 QFN-16 C $4.39 $3.07
    LTC2635CUD-LZ10#TRPBF 3x3 QFN-16 C $3.13
    LTC2635CUD-LZ12#PBF 3x3 QFN-16 C $6.14 $4.30
    LTC2635CUD-LZ12#TRPBF 3x3 QFN-16 C $4.36
    LTC2635CUD-LZ8#PBF 3x3 QFN-16 C $2.90 $2.03
    LTC2635CUD-LZ8#TRPBF 3x3 QFN-16 C $2.09
    LTC2635HMSE-HMI10#PBF MS-10E C $5.31 $3.71
    LTC2635HMSE-HMI10#TRPBF MS-10E C $3.77
    LTC2635HMSE-HMI12#PBF MS-10E C $7.43 $5.20
    LTC2635HMSE-HMI12#TRPBF MS-10E C $5.26
    LTC2635HMSE-HMI8#PBF MS-10E C $3.51 $2.46
    LTC2635HMSE-HMI8#TRPBF MS-10E C $2.52
    LTC2635HMSE-HZ10#PBF MS-10E C $5.31 $3.71
    LTC2635HMSE-HZ10#TRPBF MS-10E C $3.77
    LTC2635HMSE-HZ12#PBF MS-10E H $7.43 $5.20
    LTC2635HMSE-HZ12#TRPBF MS-10E H $5.26
    LTC2635HMSE-HZ8#PBF MS-10E H $3.51 $2.46
    LTC2635HMSE-HZ8#TRPBF MS-10E H $2.52
    LTC2635HMSE-LMI10#PBF MS-10E H $5.31 $3.71
    LTC2635HMSE-LMI10#TRPBF MS-10E H $3.77
    LTC2635HMSE-LMI12#PBF MS-10E H $7.43 $5.20
    LTC2635HMSE-LMI12#TRPBF MS-10E H $5.26
    LTC2635HMSE-LMI8#PBF MS-10E H $3.51 $2.46
    LTC2635HMSE-LMI8#TRPBF MS-10E H $2.52
    LTC2635HMSE-LMO10#PBF MS-10E H $5.31 $3.71
    LTC2635HMSE-LMO10#TRPBF MS-10E H $3.77
    LTC2635HMSE-LMO12#PBF MS-10E H $7.43 $5.20
    LTC2635HMSE-LMO12#TRPBF MS-10E H $5.26
    LTC2635HMSE-LMO8#PBF MS-10E H $3.51 $2.46
    LTC2635HMSE-LMO8#TRPBF MS-10E H $2.52
    LTC2635HMSE-LMX10#PBF MS-10E H $5.31 $3.71
    LTC2635HMSE-LMX10#TRPBF MS-10E H $3.77
    LTC2635HMSE-LMX12#PBF MS-10E H $7.43 $5.20
    LTC2635HMSE-LMX12#TRPBF MS-10E H $5.26
    LTC2635HMSE-LMX8#PBF MS-10E H $3.51 $2.46
    LTC2635HMSE-LMX8#TRPBF MS-10E H $2.52
    LTC2635HMSE-LZ10#PBF MS-10E H $5.31 $3.71
    LTC2635HMSE-LZ10#TRPBF MS-10E H $3.77
    LTC2635HMSE-LZ12#PBF MS-10E H $7.43 $5.20
    LTC2635HMSE-LZ12#TRPBF MS-10E H $5.26
    LTC2635HMSE-LZ8#PBF MS-10E H $3.51 $2.46
    LTC2635HMSE-LZ8#TRPBF MS-10E H $2.52
    LTC2635HUD-HMI10#PBF 3x3 QFN-16 H $5.31 $3.71
    LTC2635HUD-HMI10#TRPBF 3x3 QFN-16 H $3.77
    LTC2635HUD-HMI12#PBF 3x3 QFN-16 H $7.43 $5.20
    LTC2635HUD-HMI12#TRPBF 3x3 QFN-16 H $5.26
    LTC2635HUD-HMI8#PBF 3x3 QFN-16 H $3.51 $2.46
    LTC2635HUD-HMI8#TRPBF 3x3 QFN-16 H $2.52
    LTC2635HUD-HZ10#PBF 3x3 QFN-16 H $5.31 $3.71
    LTC2635HUD-HZ10#TRPBF 3x3 QFN-16 H $3.77
    LTC2635HUD-HZ12#PBF 3x3 QFN-16 H $7.43 $5.20
    LTC2635HUD-HZ12#TRPBF 3x3 QFN-16 H $5.26
    LTC2635HUD-HZ8#PBF 3x3 QFN-16 H $3.51 $2.46
    LTC2635HUD-HZ8#TRPBF 3x3 QFN-16 H $2.52
    LTC2635HUD-LMI10#PBF 3x3 QFN-16 H $5.31 $3.71
    LTC2635HUD-LMI10#TRPBF 3x3 QFN-16 H $3.77
    LTC2635HUD-LMI12#PBF 3x3 QFN-16 H $7.43 $5.20
    LTC2635HUD-LMI12#TRPBF 3x3 QFN-16 H $5.26
    LTC2635HUD-LMI8#PBF 3x3 QFN-16 H $3.51 $2.46
    LTC2635HUD-LMI8#TRPBF 3x3 QFN-16 H $2.52
    LTC2635HUD-LMO10#PBF 3x3 QFN-16 H $5.31 $3.71
    LTC2635HUD-LMO10#TRPBF 3x3 QFN-16 H $3.77
    LTC2635HUD-LMO12#PBF 3x3 QFN-16 H $7.43 $5.20
    LTC2635HUD-LMO12#TRPBF 3x3 QFN-16 H $5.26
    LTC2635HUD-LMO8#PBF 3x3 QFN-16 H $3.51 $2.46
    LTC2635HUD-LMO8#TRPBF 3x3 QFN-16 H $2.52
    LTC2635HUD-LMX10#PBF 3x3 QFN-16 H $5.31 $3.71
    LTC2635HUD-LMX10#TRPBF 3x3 QFN-16 H $3.77
    LTC2635HUD-LMX12#PBF 3x3 QFN-16 H $7.43 $5.20
    LTC2635HUD-LMX12#TRPBF 3x3 QFN-16 H $5.26
    LTC2635HUD-LMX8#PBF 3x3 QFN-16 H $3.51 $2.46
    LTC2635HUD-LMX8#TRPBF 3x3 QFN-16 H $2.52
    LTC2635HUD-LZ10#PBF 3x3 QFN-16 H $5.31 $3.71
    LTC2635HUD-LZ10#TRPBF 3x3 QFN-16 H $3.77
    LTC2635HUD-LZ12#PBF 3x3 QFN-16 H $7.43 $5.20
    LTC2635HUD-LZ12#TRPBF 3x3 QFN-16 H $5.26
    LTC2635HUD-LZ8#PBF 3x3 QFN-16 H $3.51 $2.46
    LTC2635HUD-LZ8#TRPBF 3x3 QFN-16 H $2.52
