LTC4089-1 - 具高电压开关充电器的 USB 电源管理器

LTC4089-1 - 具高电压开关充电器的 USB 电源管理器 - Linear Technology（凌力尔特）

功能描述

LTC4089-1 是一款 USB 电源管理器和高电压锂离子电池充电器。该器件用来控制被USB 外设用于操作和电池充电的总电流。电池充电电流可自动减小，这样负载电流与充电电流之和就不会超过编程输入电流限值。LTC4089-1 还能够适应高电压电源，例如：12V AC-DC 墙上适配器、FireWire 或汽车电源。

LTC4089-1 从高电压输入提供一个 5V 固定输出，用于给单节锂离子电池充电。充电电流是可设置的，而且，一个充电结束状态输出 (CHRG) 负责指示满充电状态。该器件的其他特点还包括可编程总充电时间、一个用于在充电的同时监视电池温度的 NTC 热敏电阻输入、以及电池的自动再充电。

特点

能够在多种电源之间实现无缝切换：锂离子电池、USB 和 6V 至 36V 外部电源

采用 6V 至 36V 输入的高效率 1.2A 充电器

从 USB 输入进行的负载相关充电操作确保了电流规格符合性

当外部电源 / USB 输入不存在时，215mΩ 的内部理想二极管和任选的外部理想二极管控制器提供了低损耗电源通路

用于在无过热风险的情况下实现充电速率最大化的恒定电流/恒定电压操作和热反馈功能

从 USB 输入进行充电时的可选 100% 或 20% 电流限值 (例如：500mA/100mA)

具 0.8% 准确度的预设 4.1V 充电电压

C/10 充电电流检测输出

NTC 热敏电阻输入用于适宜温度充电

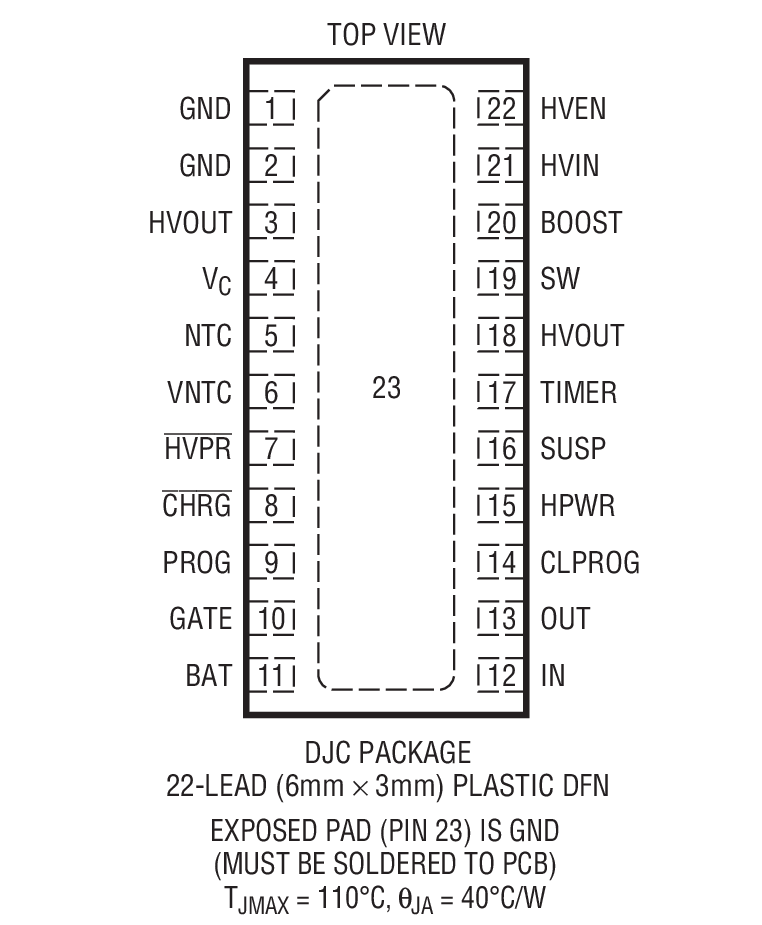

纤巧型 (6mm x 3mm x 0.75mm) 22 引脚 DFN 封装

应用
