LTC4080X是Linear公司的一款电池充电器和 DC-DC产品，LTC4080X是采用 3mm x 3mm DFN 封装并具集成型 300mA 同步降压转换器的 500mA 独立型锂离子电池充电器，本站介绍了LTC4080X的封装应用图解、特点和优点、功能等，并给出了与LTC4080X相关的凌力尔特元器件型号供参考。
LTC4080X - 采用 3mm x 3mm DFN 封装并具集成型 300mA 同步降压转换器的 500mA 独立型锂离子电池充电器
LTC4080X - 采用 3mm x 3mm DFN 封装并具集成型 300mA 同步降压转换器的 500mA 独立型锂离子电池充电器 - Linear Technology（凌力尔特）

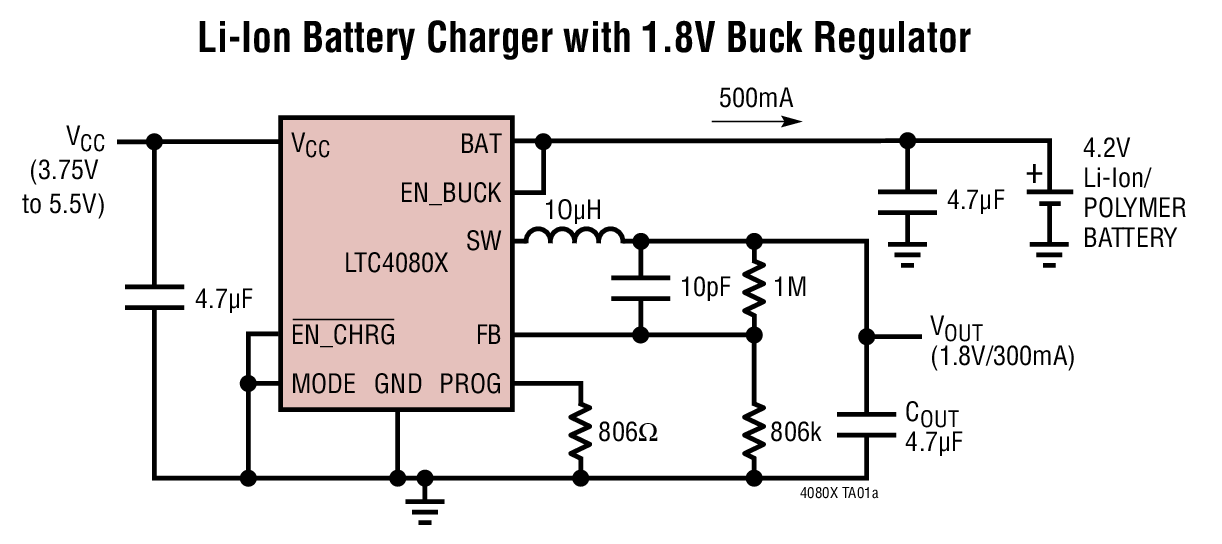

LTC4080X 是一款用于给单节 4.2V 锂离子 / 锂聚合物电池充电的完整恒定电流 / 恒定电压线性电池充电器，其具有一个集成型 300mA 同步降压转换器。3mm x 3mm DFN 封装和低外部组件数目使得 LTC4080X 特别适合于便携式应用。而且，LTC4080X 还是专门为在 USB 电源规范内工作而设计的。
当充电电流降至其编程值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部 4.5 小时定时器负责终止充电周期。全功能 LTC4080X 电池充电器还包括自动再充电和用于限制浪涌电流的软起动功能。如果期望拥有涓流充电功能，请参见 LTC4080 的产品手册。

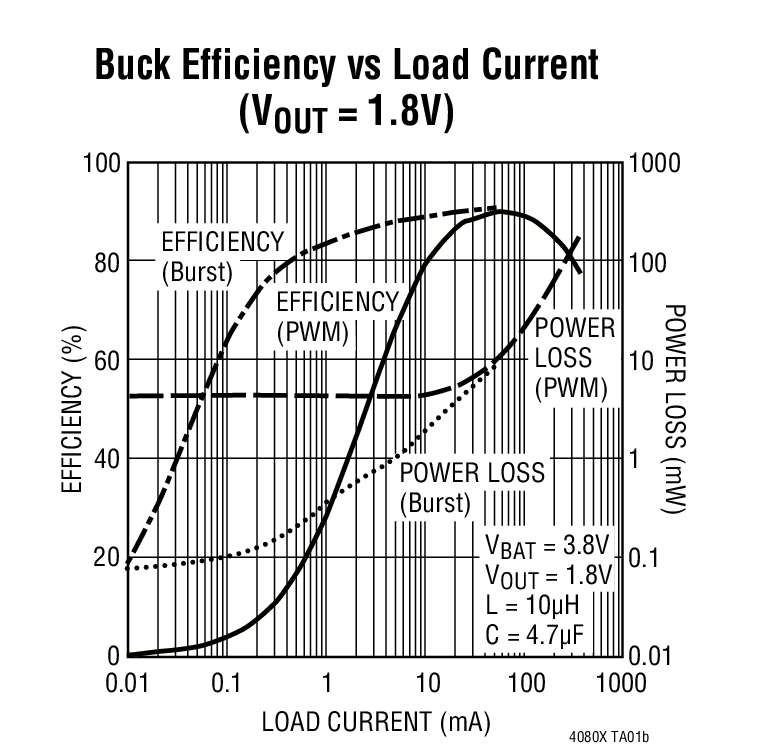

LTC4080X 集成了一个由 BAT 引脚供电的同步降压型转换器。其具有一个可调输出电压，并能够提供高达 300mA 的负载电流。另外，该降压型转换器还具有低电流高效率突发模式操作功能，可由 MODE 引脚来选择。

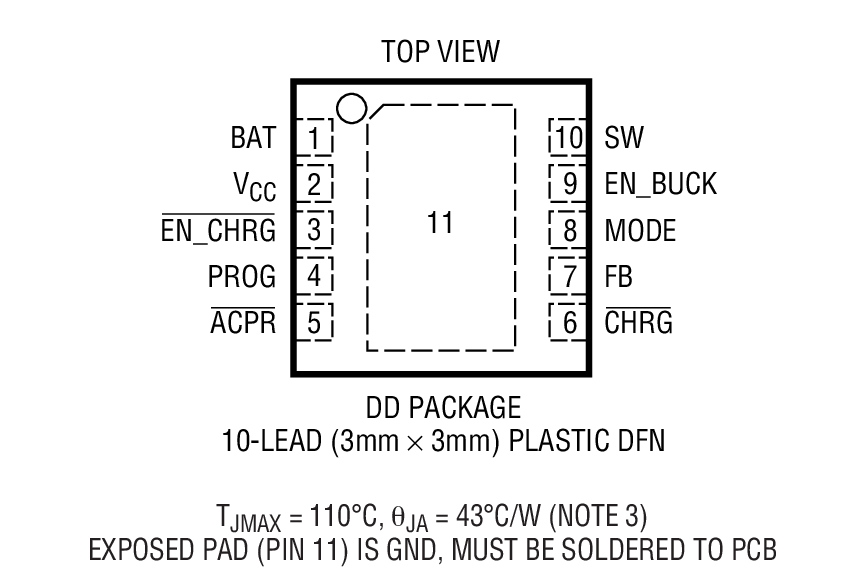

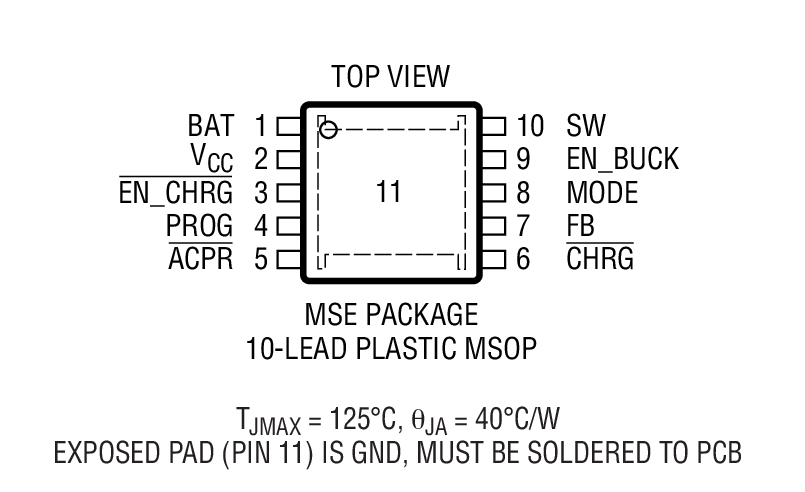

LTC4080X 采用 10 引脚、扁平 (仅高 0.75mm) 3mm x 3mm DFN 封装和 10 引脚MSE 封装。
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC4080XEDD#PBF | 3x3 DFN-10 | E | $2.71 | $1.90 |
| LTC4080XEDD#TRPBF | 3x3 DFN-10 | E | $1.96 | |
| LTC4080XEMSE#PBF | MS-10E | E | $2.71 | $1.90 |
| LTC4080XEMSE#TRPBF | MS-10E | E | $1.96 |
