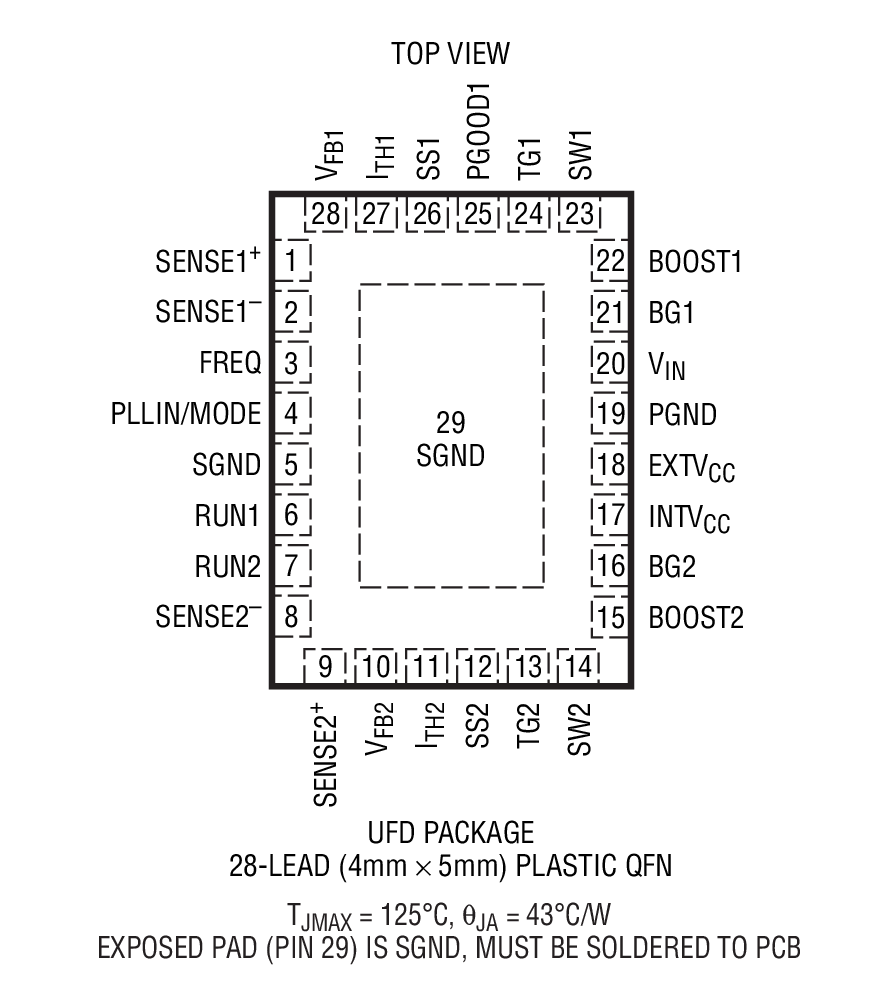

LTC3858-1封装图解一

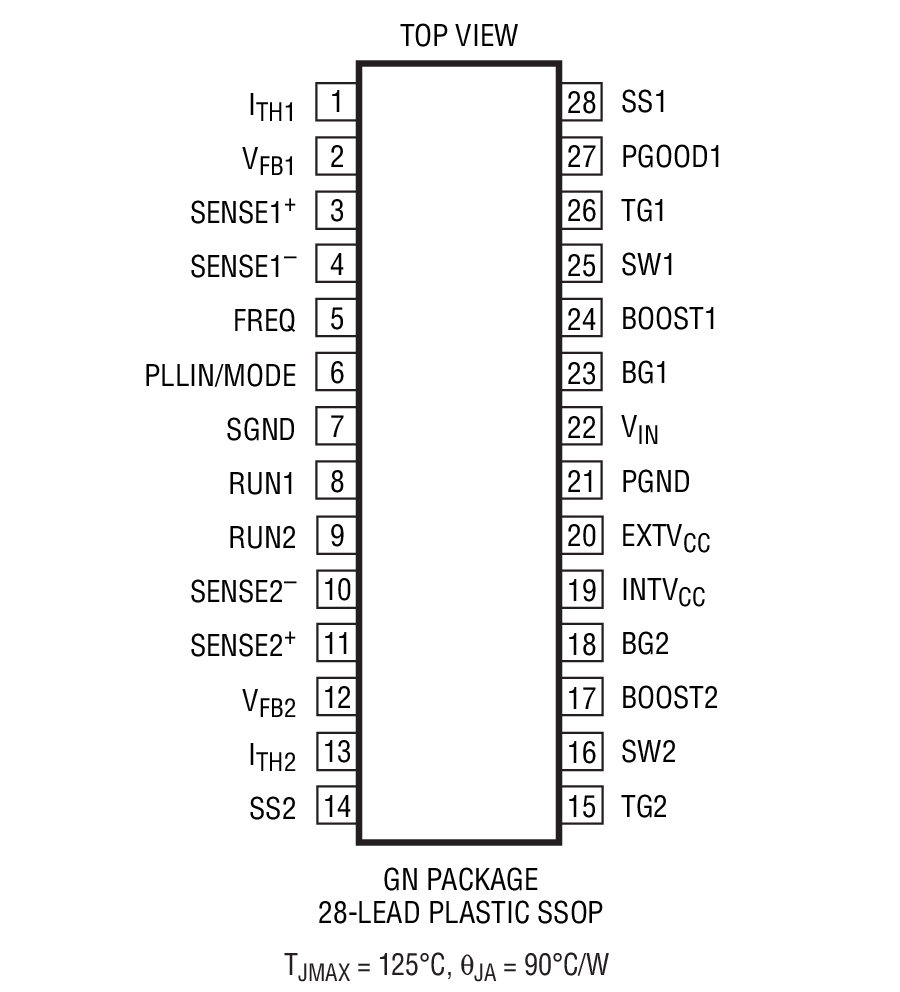

LTC3858-1封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3858-1介绍
LTC3858-1 - LTC3858-1是低 Iq、双通道、两相、同步降压型控制器

LTC3858-1是Linear公司的一款多输出降压产品,LTC3858-1是低 Iq、双通道、两相、同步降压型控制器,本站介绍了LTC3858-1的封装应用图解、特点和优点、功能等,并给出了与LTC3858-1相关的凌力尔特元器件型号供参考。

LTC3858-1 - 低 Iq、双通道、两相、同步降压型控制器

LTC3858-1 - 低 Iq、双通道、两相、同步降压型控制器 - Linear Technology(凌力尔特)

功能描述

LTC3858-1 是一款高性能、双通道、降压型开关稳压控制器,用于驱动全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 850kHz 的可锁相频率。通过使两个控制器输出异相运作,最大限度地降低了由于输入电容器 ESR 所引起的功率损耗和噪声。

170μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。LTC3858-1 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 38V 的宽输入电源范围囊括了众多的中间总线电压和电池化学组成。

用于每个控制器的独立软起动引脚负责在启动期间使输出电压斜坡上升。输出锁断功能用于在短路情况下对电路提供保护作用。

如果需要采用无引线 32 引脚 QFN 封装并具有可调电流限值、时钟输出、相位调制和两个 PGOOD 输出等附加特点的器件,请查阅 LTC3858 的产品手册。

特点
  • 低工作 IQ:170μA (一个通道接通)
  • 宽输出电压范围:0.8V ≤ VOUT ≤ 24V
  • 宽 VIN 范围:4V 至 38V
  • RSENSE 或 DCR 电流检测
  • 异相控制器降低了所需的输入电容和电源所引起的噪声
  • OPTI-LOOP 补偿最大限度地减小 COUT
  • 可锁相频率 (75kHz 至 850kHz)
  • 可编程固定频率 (50kHz 至 900kHz)
  • 在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode) 操作
  • 非常低压差操作:99% 占空比
  • 可调输出电压软起动
  • 电源良好输出电压监视器
  • 具输出过压保护
  • 在短路期间提供输出锁断保护功能
  • 低停机 IQ:8μA
  • 内部 LDO 从 VIN 或 EXTVCC 给栅极驱动供电
  • 在启动期间无电流折返
  • 纤巧型 4mm x 5mm QFN 或窄体 SSOP 封装
  • 应用
  • 汽车系统
  • 电池供电型数字设备
  • 分布式 DC 电源系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3858EGN-1#PBF SSOP-28 E $5.54 $3.88
    LTC3858EGN-1#TRPBF SSOP-28 E $3.94
    LTC3858EUFD-1#PBF 4x5 QFN-28 E $5.71 $4.00
    LTC3858EUFD-1#TRPBF 4x5 QFN-28 E $4.06
    LTC3858IGN-1#PBF SSOP-28 I $5.97 $4.18
    LTC3858IGN-1#TRPBF SSOP-28 I $4.24
    LTC3858IUFD-1#PBF 4x5 QFN-28 I $6.06 $4.24
    LTC3858IUFD-1#TRPBF 4x5 QFN-28 I $4.30
