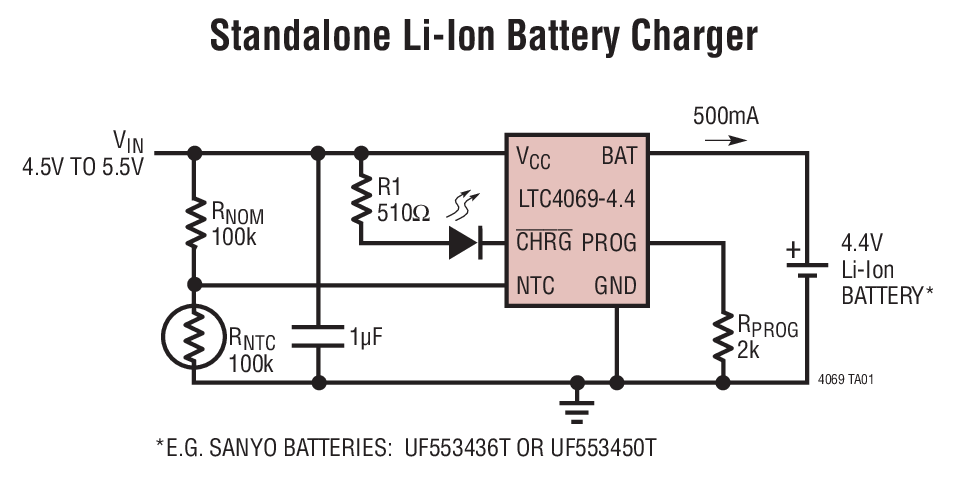

LTC4069-4.4典型应用图例一

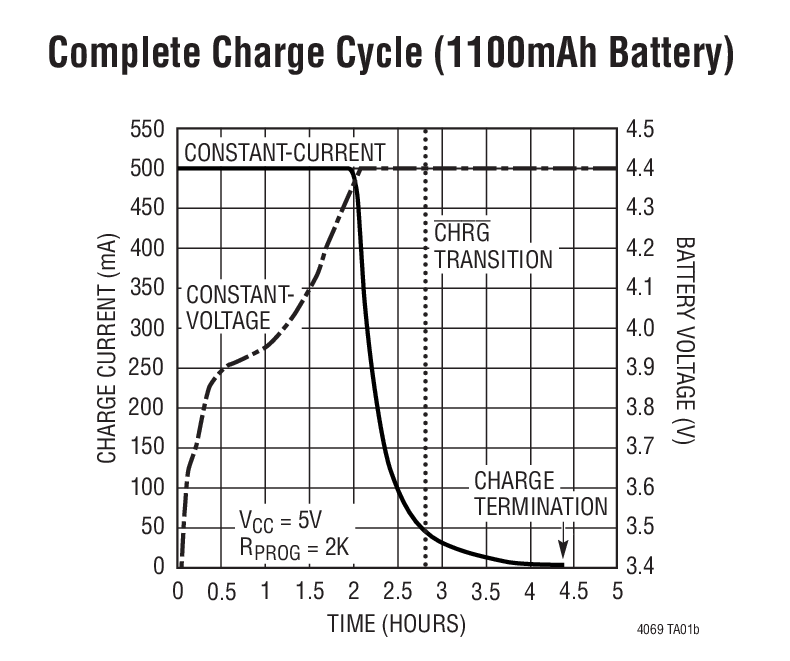

LTC4069-4.4典型应用图例二
LTC4069-4.4 - 封装图解：

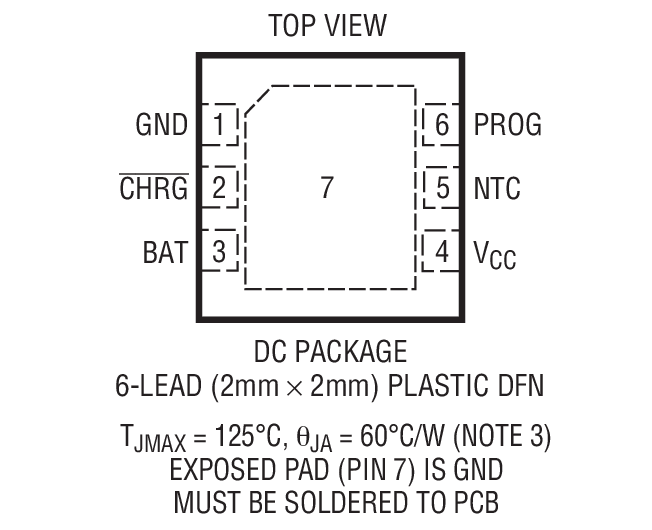

LTC4069-4.4封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4069-4.4介绍

LTC4069-4.4 - LTC4069-4.4是采用 2mm x 2mm DFN 封装并具有 NTC 热敏电阻输入的独立 750mA 锂离子电池充电器

LTC4069-4.4是LINEAR凌力尔特公司的一款线性充电器产品，LTC4069-4.4是LTC4069-4.4是采用 2mm x 2mm DFN 封装并具有 NTC 热敏电阻输入的独立 750mA 锂离子电池充电器，本站介绍了LTC4069-4.4的封装应用图解、特点和优点、功能等，并给出了与LTC4069-4.4相关的LINEAR元器件型号供参考。

LTC4069-4.4 - LTC4069-4.4是采用 2mm x 2mm DFN 封装并具有 NTC 热敏电阻输入的独立 750mA 锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4069-4.4 - 采用 2mm x 2mm DFN 封装并具有 NTC 热敏电阻输入的独立 750mA 锂离子电池充电器

LTC4069-4.4 - 采用 2mm x 2mm DFN 封装并具有 NTC 热敏电阻输入的独立 750mA 锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4069-4.4 是一款用于高容量单节锂离子电池的恒定电流/恒定电压线性充电器，并具有 4.4V 浮置电压。其 2mm x 2mm DFN 封装和很少的外部组件数目使 LTC4069-4.4 尤其适合便携式应用。而且，LTC4069-4.4 是专门为 USB 电源充电规格而设计。

CHRG 引脚将在充电电流降至其设定值的 10% (C/10) 时发出指示信号。一个内部定时器按照电池制造商提供的产品规范来终止充电操作。

由于该器件采用了内部 MOSFET 架构，因而无需外部检测电阻器或隔离二极管。热反馈可调整充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4069 自动进入一个低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4069 置于停机模式，从而将电源电流降至 20µA 以下。

LTC4069 还包括自动再充电、低电池电量充电调节 (涓流充电)、软起动 (以限制涌入电流) 和一个用于监视电池温度的 NTC 热敏电阻输入。

特点
  • 采用 2mm x 2mm DFN 封装的完整线性充电器
  • C/10 充电电流检测输出
  • 定时器充电终止
  • 高达 750mA 且准确度为 5% 的可设置充电电流
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • NTC 热敏电阻输入以实现适宜温度充电
  • 准确度达 0.6% 的 4.4V 预设浮动电压
  • 恒定电流/恒定电压操作和热反馈功能可在无过热危险的情况下实现充电速率的最大化
  • 用于电池电量测量的充电电流监视器输出
  • 自动再充电
  • 可直接从 USB 端口对单节锂离子电池进行充电
  • 停机模式中的电源电流为 20µA
  • 软起动限制涌入电流
  • 纤巧的 6 引脚 (2mm x 2mm) DFN 封装
    • 应用
  • 无线 PDA
  • 蜂窝电话
  • 便携式电子产品
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4069EDC-4.4 2x2 DFN-6 E $1.65
    LTC4069EDC-4.4#PBF 2x2 DFN-6 E $1.65
    LTC4069EDC-4.4#TR 2x2 DFN-6 E $1.66 $1.16
    LTC4069EDC-4.4#TRMPBF 2x2 DFN-6 E $1.66 $1.21
    LTC4069EDC-4.4#TRPBF 2x2 DFN-6 E $1.65 $1.16
