当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4065
LTC4065技术文档下载：
LTC4065技术文档产品手册下载
LTC4065 - 典型应用图例：

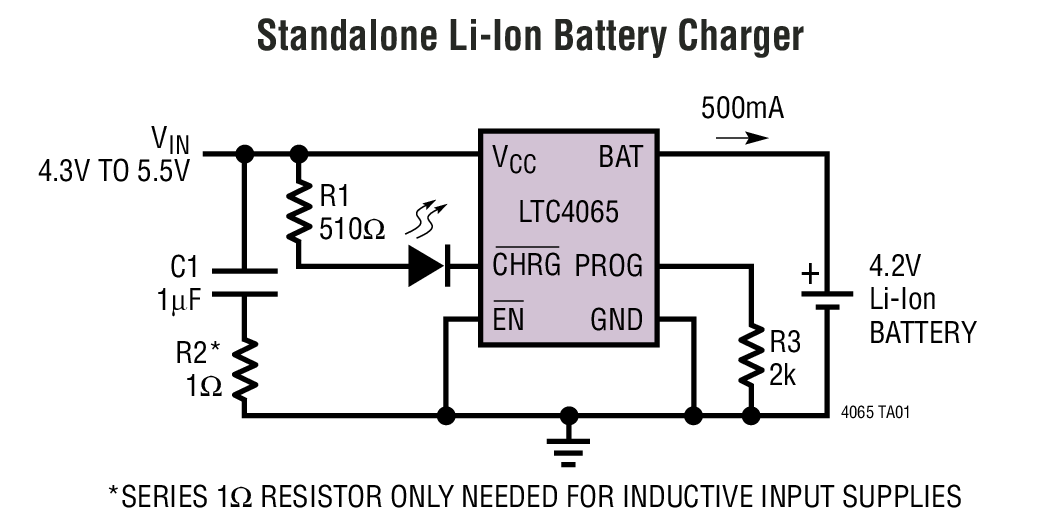

LTC4065典型应用图例一

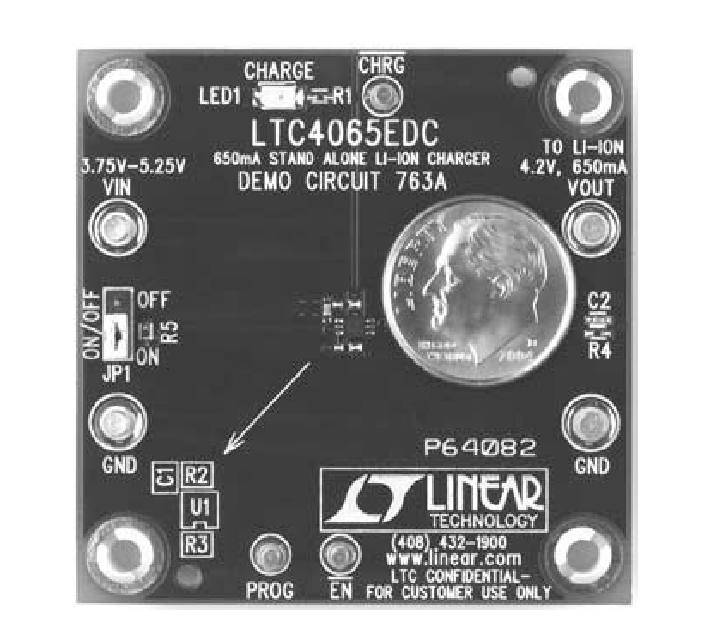

LTC4065典型应用图例二
LTC4065 - 封装图解：

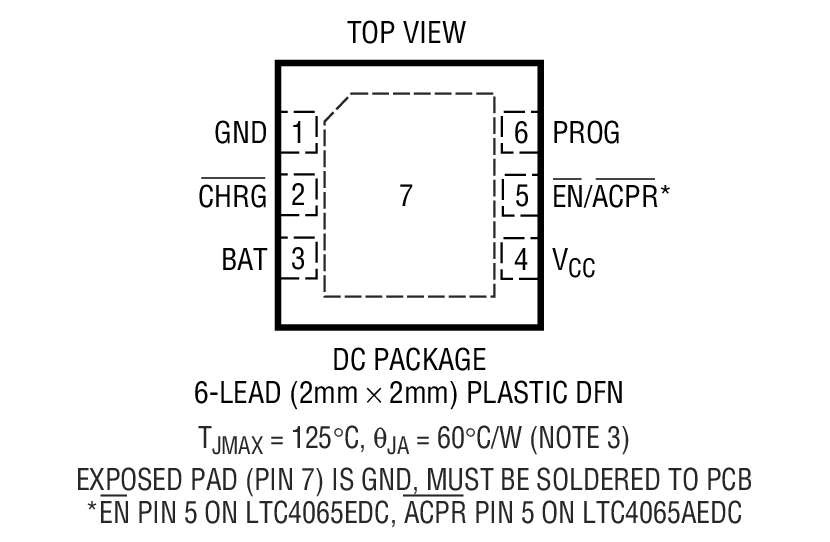

LTC4065封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4065介绍

LTC4065 - LTC4065是2 x 2 DFN 封装的独立 750mA 锂离子电池充电器

LTC4065是LINEAR凌力尔特公司的一款线性充电器产品，LTC4065是LTC4065是2 x 2 DFN 封装的独立 750mA 锂离子电池充电器，本站介绍了LTC4065的封装应用图解、特点和优点、功能等，并给出了与LTC4065相关的LINEAR元器件型号供参考。

LTC4065 - LTC4065是2 x 2 DFN 封装的独立 750mA 锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4065 - 2 x 2 DFN 封装的独立 750mA 锂离子电池充电器

LTC4065 / LTC4065A - 2 x 2 DFN 封装的独立 750mA 锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4065 是一款用于单节锂离子电池的完整恒定电流/恒定电压线性充电器。其 2mm x 2mm DFN 封装和很少的外部组件数目使得 LTC4065 尤其适合便携式应用。而且，LTC4065 是专门为在 USB 电源规范内工作而设计的。

当充电电流降至其设定值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部定时器根据电池制造商提供的产品规格来终止充电操作。

由于采用了内部 MOSFET 架构，因此无需使用外部检测电阻器或隔离二极管。热反馈功能可调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制。

当输入电压 (交流适配器或 USB 电源) 被拿掉时，LTC4065 自动进入一个低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4065 置于停机模式，从而将电源电流降至 20µA 以下。

功能齐全的 LTC4065 还包括自动再充电、低电池电量充电调节 (涓流充电)、软起动 (用于限制涌入电流) 和一个用于指示合适输入电压接入的漏极开路状态引脚 (仅 LTC4065A)。

LTC4065采用纤巧的6引脚、扁平 (高度仅 0.75mm) 2mm x 2mm DFN 封装。

特点
  • 采用 2mm x 2mm DFN 封装的完整线性充电器
  • C/10 充电电流检测输出
  • 定时器终止
  • 高达 750mA 且准确度为 5% 的可设置充电电流
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 准确度达 0.6% 的 4.2V 预设浮动电压
  • 恒定电流/恒定电压操作以及热调整功能可在无过热危险的情况下实现充电速率的最大化
  • ACPR引脚用于指示输入电源的接入(仅 LTC4065A)
  • 可用于电池电量测量的充电电流监控器输出
  • 自动再充电
  • 可直接从 USB 端口对单节锂离子电池进行充电
  • 停机模式中的电源电流为 20uA
  • 软起动功能限制了涌入电流
  • 纤巧型 6 引脚 (2mm x 2mm) DFN 封装
    • 应用
  • 无线 PDA
  • 蜂窝电话
  • 便携式电子产品
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4065AEDC 2x2 DFN-6 E $1.58
    LTC4065AEDC#PBF 2x2 DFN-6 E $1.58
    LTC4065AEDC#TR 2x2 DFN-6 E $1.58 $1.11
    LTC4065AEDC#TRM 2x2 DFN-6 E $1.58 $1.13
    LTC4065AEDC#TRMPBF 2x2 DFN-6 E $1.58 $1.13
    LTC4065AEDC#TRPBF 2x2 DFN-6 E $1.58 $1.11
    LTC4065EDC 2x2 DFN-6 E $1.58
    LTC4065EDC#PBF 2x2 DFN-6 E $1.58
    LTC4065EDC#TR 2x2 DFN-6 E $1.58 $1.11
    LTC4065EDC#TRM 2x2 DFN-6 E $1.58 $1.13
    LTC4065EDC#TRMPBF 2x2 DFN-6 E $1.58 $1.13
    LTC4065EDC#TRPBF 2x2 DFN-6 E $1.58 $1.11
