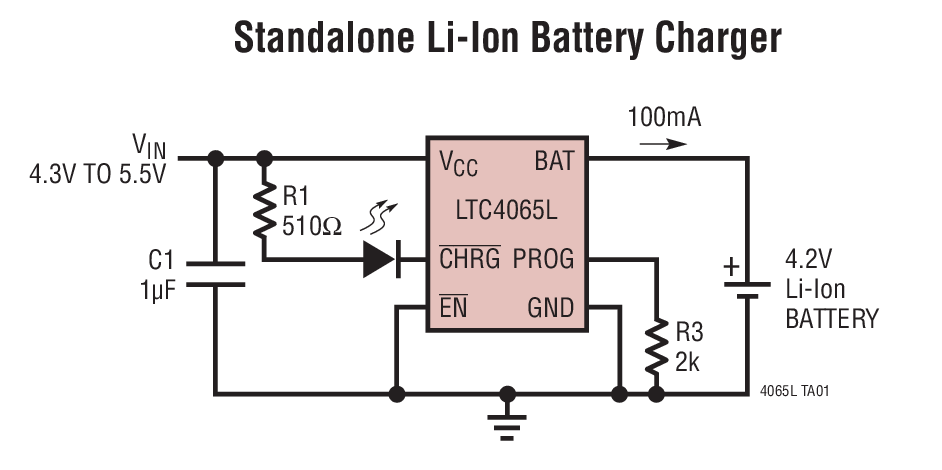

LTC4065L典型应用图例一

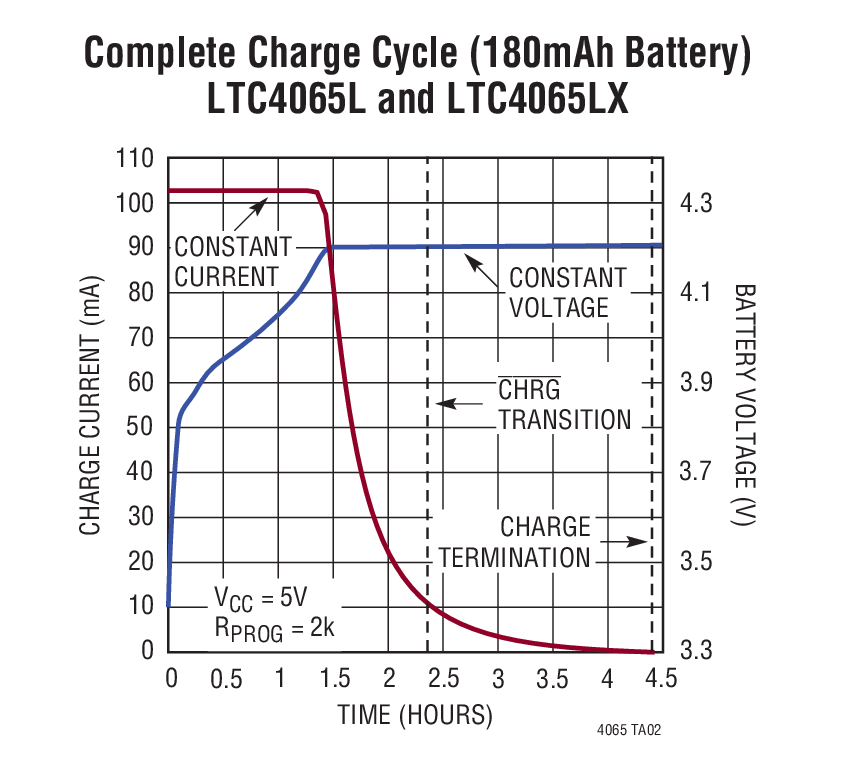

LTC4065L典型应用图例二
LTC4065L - 封装图解：

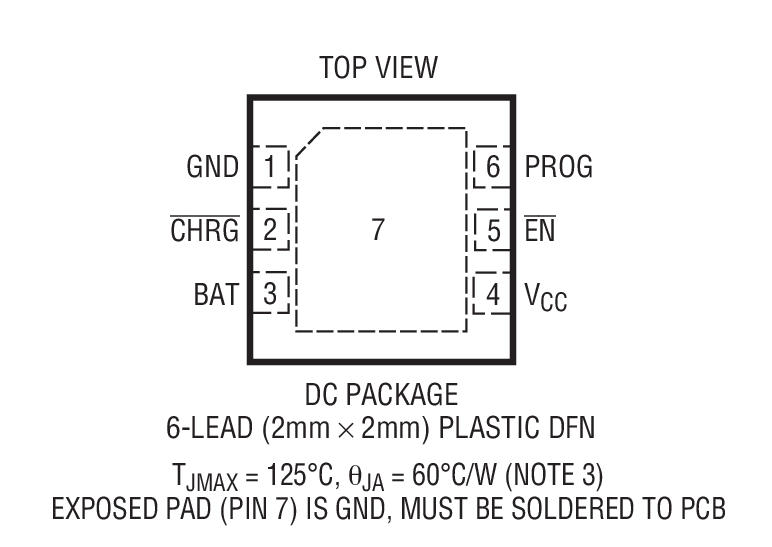

LTC4065L封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC4065L介绍

LTC4065L - LTC4065L是采用 2mm x 2mm DFN 封装的独立型 250mA 锂离子电池充电器

LTC4065L是LINEAR凌力尔特公司的一款线性充电器产品，LTC4065L是LTC4065L是采用 2mm x 2mm DFN 封装的独立型 250mA 锂离子电池充电器，本站介绍了LTC4065L的封装应用图解、特点和优点、功能等，并给出了与LTC4065L相关的LINEAR元器件型号供参考。

LTC4065L - LTC4065L是采用 2mm x 2mm DFN 封装的独立型 250mA 锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4065L - 采用 2mm x 2mm DFN 封装的独立型 250mA 锂离子电池充电器

LTC4065L / LTC4065LX / LTC4065L-4.1 - 采用 2mm x 2mm DFN 封装的独立型 250mA 锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4065L 是一款用于单节锂离子电池的完整恒定电流 / 恒定电压线性充电器。由于外形尺寸很小并能够准确地调节低充电电流，因而使得 LTC4065L 尤其适合于那些采用低容量可再充电锂离子电池的应用。而且，LTC4065L 是专门为在 USB 电源规范内工作而设计的。

当充电电流降至其设定值的 10% (C/10) 时，CHRG 引脚将发出指示信号。一个内部定时器根据电池制造商提供的产品规格来终止充电操作。

LTC4065L-4.1 具有 4.1V 的恒定浮置电压。这个标准 LTC4065L 的 4.1V版本是为用于备份或高环境温度应用。在这些条件下，降低的浮置电压将通过牺牲初始电池容量来换取电池使用寿命期间容量保持能力的增强。而且，降低浮置电压还可最大限度地减小棱柱形电池和聚合物电池中的膨胀。

当输入电源 (交流适配器或 USB 电源) 被拿掉时，LTC4065L 自动进入一个低电流状态，并将电池漏电流降至 1µA 以下。可在施加电源的情况下将 LTC4065L 置于停机模式，从而把电源电流降至 20µA 以下。

功能齐全的 LTC4065L 还包括自动再充电、低电池电量充电调节 (涓流充电) 和软起动 (用于限制涌入电流) 功能。

特点
  • 高达 250mA 且准确度为 5% 的可设置充电电流
  • 采用 2mm x 2mm DFN 封装的完整线性充电器
  • C/10 充电电流检测输出
  • 定时器终止
  • 无需外部 MOSFET、检测电阻器或隔离二极管
  • 准确度达 0.6% 的 4.2V 预设浮动电压: LTC4065L / LTC4065LX 为 4.2V LTC4065L-4.1 为 4.1V
  • 恒定电流 / 恒定电压操作以及热反馈功能可在无过热危险的情况下实现充电速率的最大化
  • 可用于电池电量测量的充电电流监视器输出
  • 自动再充电
  • 可直接从 USB 端口对单节锂离子电池进行充电
  • 停机模式中的电源电流为 20µA
  • 提供没有涓流充电功能器件 (LTC4065LX)
  • 纤巧型 6 引脚 (2mm x 2mm) DFN 封装
    • 应用
  • 用于钮扣型锂离子电池的充电器
  • 便携式 MP3 播放机、无线头戴式耳机
  • 蓝牙应用
  • 多功能手表
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4065LEDC 2x2 DFN-6 E $1.65
    LTC4065LEDC-4.1#PBF 2x2 DFN-6 E $1.65
    LTC4065LEDC-4.1#TRMPBF 2x2 DFN-6 E $1.65 $1.18
    LTC4065LEDC-4.1#TRPBF 2x2 DFN-6 E $1.65 $1.16
    LTC4065LEDC#PBF 2x2 DFN-6 E $1.65
    LTC4065LEDC#TR 2x2 DFN-6 E $1.65 $1.16
    LTC4065LEDC#TRM 2x2 DFN-6 E $1.65 $1.18
    LTC4065LEDC#TRMPBF 2x2 DFN-6 E $1.65 $1.18
    LTC4065LEDC#TRPBF 2x2 DFN-6 E $1.65 $1.16
    LTC4065LXEDC 2x2 DFN-6 E $1.57
    LTC4065LXEDC#PBF 2x2 DFN-6 E $1.57
    LTC4065LXEDC#TR 2x2 DFN-6 E $1.16
    LTC4065LXEDC#TRMPBF 2x2 DFN-6 E $1.57 $1.21
    LTC4065LXEDC#TRPBF 2x2 DFN-6 E $1.16
