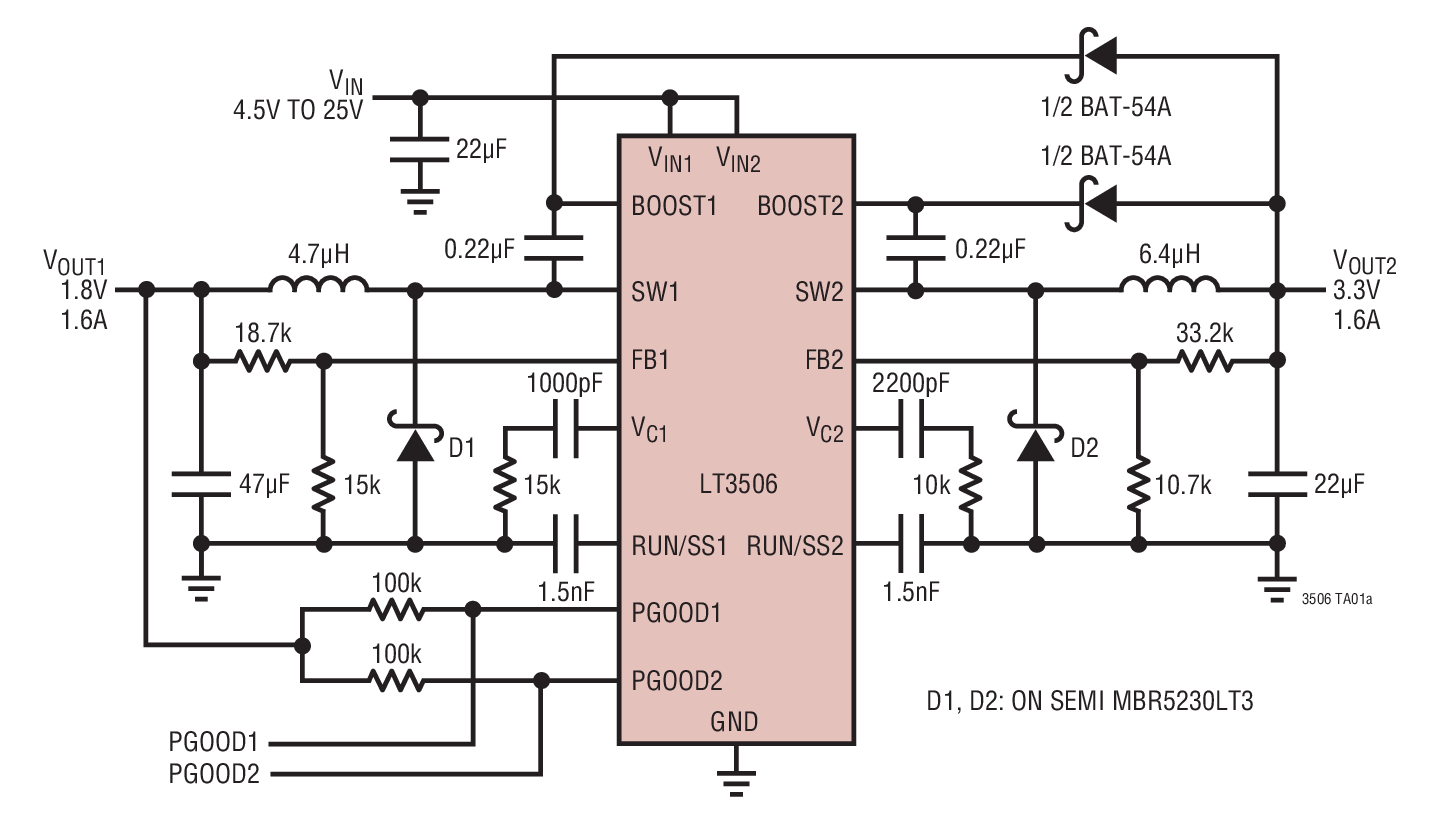

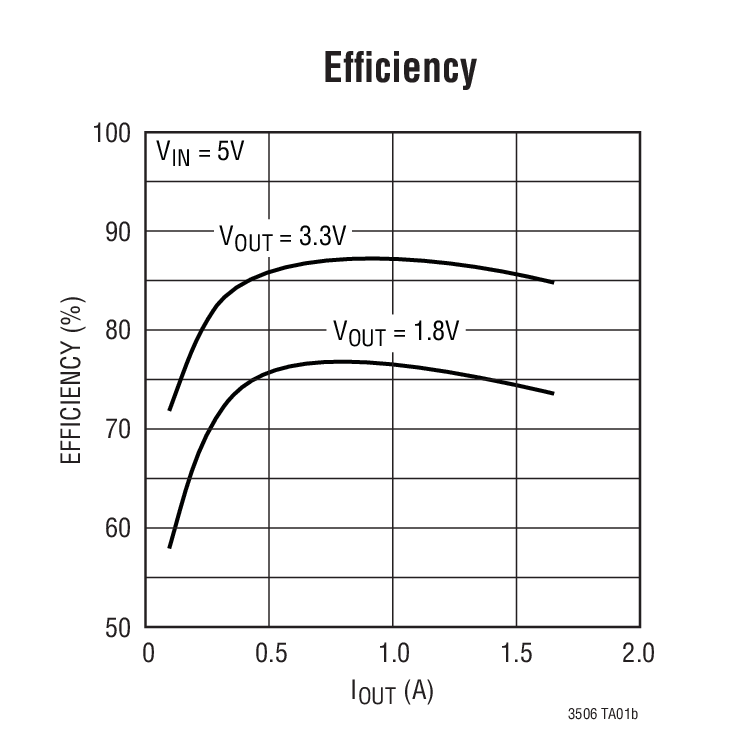

LT3506 - 典型应用图例：

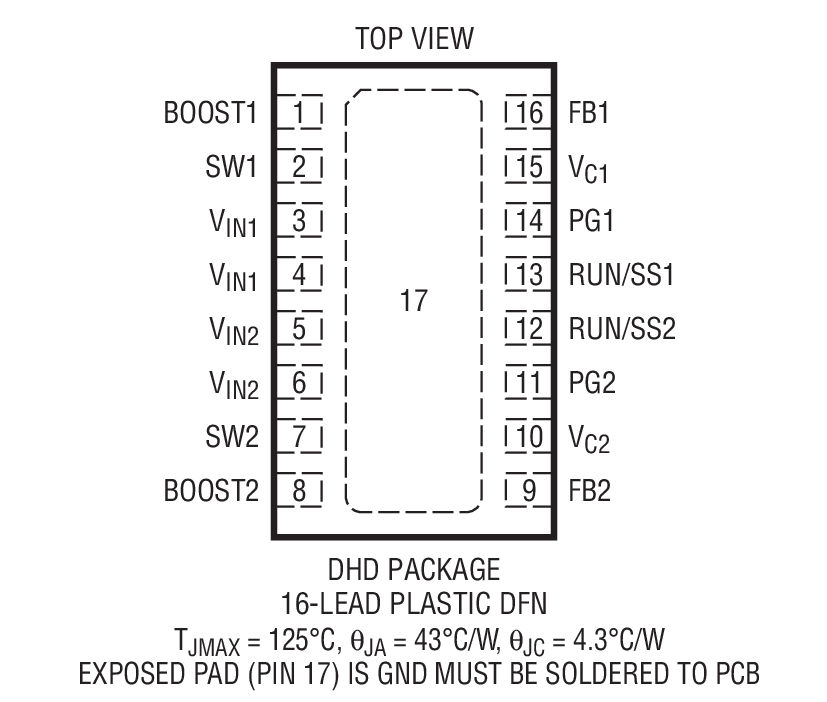

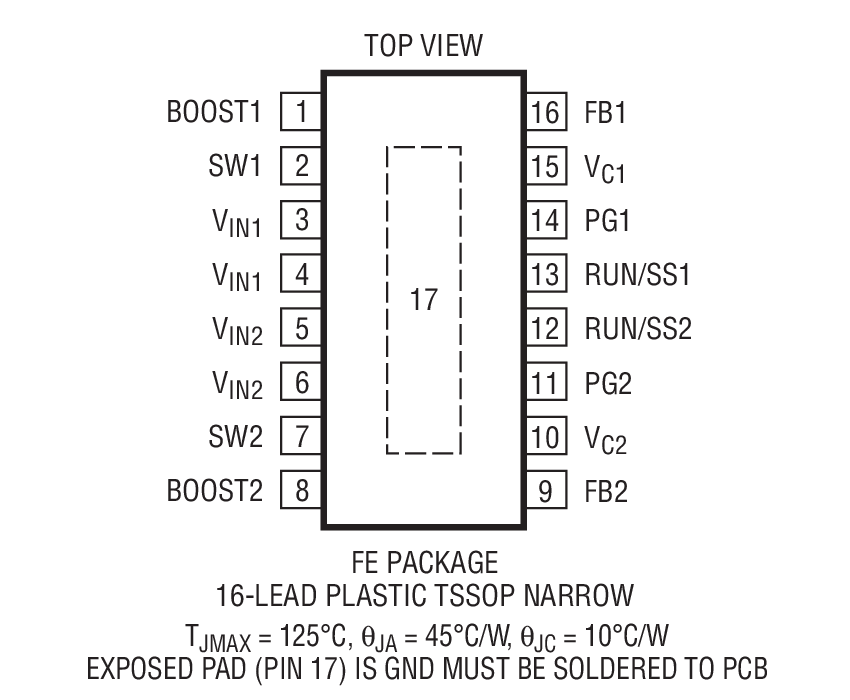

LT3506 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2636CDE-LZ10#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC3126IUFD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4257CDD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LT3062MPDCB#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC4242IG#PBF - 集成电路（IC） > 电源管理（PMIC） > 热插拔控制器
- LTC4080EMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC2378HMS-18#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC4364IDE-1#PBF - 电路保护 > 浪涌抑制 IC
- DC457B - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC1772IS6#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC6363HMS8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1726A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- DC2121A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC1475CMS8-5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1596CCN#PBF - 数据采集 - 数模转换器（DAC）
- LTC6363IMS8-0.5#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC1250A-AD - 开发板，套件，编程器 > 评估板 > 射频评估和开发套件，板
- LTC2851CDD#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC1430CS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 特殊用途稳压器
- DC1141A-E - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
LT3506 - LT3506是双通道单片式 1.6A 降压型开关稳压器
LT3506是LINEAR凌力尔特公司的一款多输出降压产品，LT3506是LT3506是双通道单片式 1.6A 降压型开关稳压器，本站介绍了LT3506的封装应用图解、特点和优点、功能等，并给出了与LT3506相关的LINEAR元器件型号供参考。
LT3506 - LT3506是双通道单片式 1.6A 降压型开关稳压器 - 多输出降压 - 电源管理 - 凌力尔特
LT3506 - 双通道单片式 1.6A 降压型开关稳压器
LT3506 - 双通道单片式 1.6A 降压型开关稳压器 - Linear Technology（凌力尔特）
功能描述
LT3506 是一款双通道电流模式 PWM 降压型 DC/DC 转换器，具有内部 2A 电源开关。这两个转换器均同步至一个振荡器，并反相运行，因而减小了输入纹波电流。输出电压利用外部电阻分压器来设定，而且每个稳压器都具有独立的停机和软起动电路。每个稳压器在其输出处于调节状态时将产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。
LT3506 的开关频率为 575kHz，而 LT3506A 的开关频率则为 1.1MHz。这些高开关频率允许使用纤巧型电感器和电容器，因而造就了一款非常小的双通道 1.6A 输出解决方案。恒定频率与陶瓷电容器的组合产生了低且可预知的输出纹波电压。凭借其 3.6V 至 25V 的宽输入范围，LT3506 能够对各种电源实施稳压，从四节电池和5V逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全。电流模式PWM架构利用简单的补偿元件和逐周期电流限制实现了快速瞬态响应。频率折返和热停机提供了额外的保护功能。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3506AEDHD | 5x4 DFN-16 | E | $4.21 | $2.95 |
| LT3506AEDHD#PBF | 5x4 DFN-16 | E | $4.21 | $2.95 |
| LT3506AEDHD#TR | 5x4 DFN-16 | E | $3.01 | |
| LT3506AEDHD#TRPBF | 5x4 DFN-16 | E | $3.01 | |
| LT3506AEFE | TSSOP-16 | E | $4.36 | $3.05 |
| LT3506AEFE#PBF | TSSOP-16 | E | $4.36 | $3.05 |
| LT3506AEFE#TR | TSSOP-16 | E | $3.11 | |
| LT3506AEFE#TRPBF | TSSOP-16 | E | $3.11 | |
| LT3506AIDHD#PBF | 5x4 DFN-16 | I | $5.06 | $3.54 |
| LT3506AIDHD#TRPBF | 5x4 DFN-16 | I | $3.60 | |
| LT3506AIFE | TSSOP-16 | I | $5.23 | $3.66 |
| LT3506AIFE#PBF | TSSOP-16 | I | $5.23 | $3.66 |
| LT3506AIFE#TR | TSSOP-16 | I | $3.72 | |
| LT3506AIFE#TRPBF | TSSOP-16 | I | $3.72 | |
| LT3506EDHD | 5x4 DFN-16 | E | $4.21 | $2.95 |
| LT3506EDHD#PBF | 5x4 DFN-16 | E | $4.21 | $2.95 |
| LT3506EDHD#TR | 5x4 DFN-16 | E | $3.01 | |
| LT3506EDHD#TRPBF | 5x4 DFN-16 | E | $3.01 | |
| LT3506EFE | TSSOP-16 | E | $4.36 | $3.05 |
| LT3506EFE#PBF | TSSOP-16 | E | $4.36 | $3.05 |
| LT3506EFE#TR | TSSOP-16 | E | $3.11 | |
| LT3506EFE#TRPBF | TSSOP-16 | E | $3.11 | |
| LT3506IDHD#PBF | 5x4 DFN-16 | I | $5.06 | $3.54 |
| LT3506IDHD#TRPBF | 5x4 DFN-16 | I | $3.60 | |
| LT3506IFE | TSSOP-16 | I | $5.23 | $3.66 |
| LT3506IFE#PBF | TSSOP-16 | I | $5.23 | $3.66 |
| LT3506IFE#TR | TSSOP-16 | I | $3.72 | |
| LT3506IFE#TRPBF | TSSOP-16 | I | $3.72 |
