当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC4059A

LTC4059A技术文档下载：

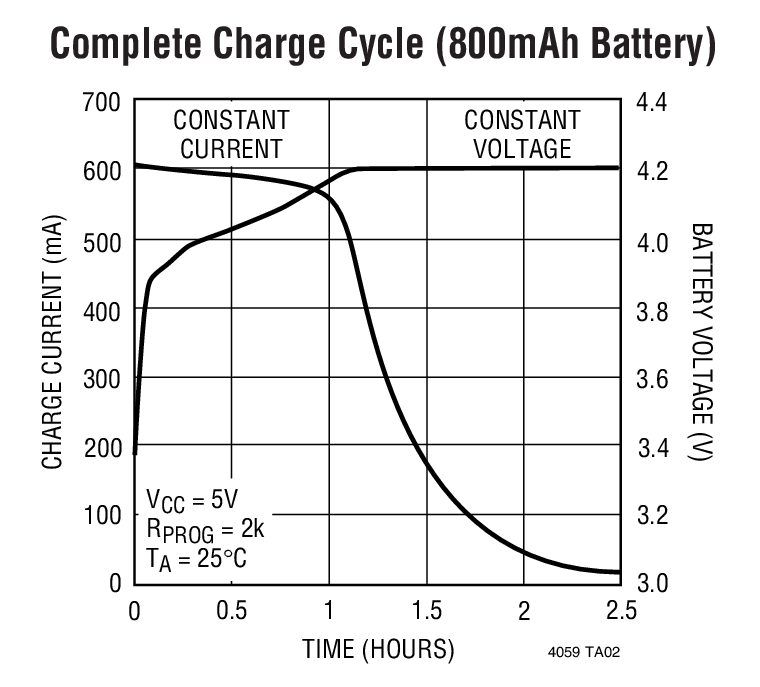

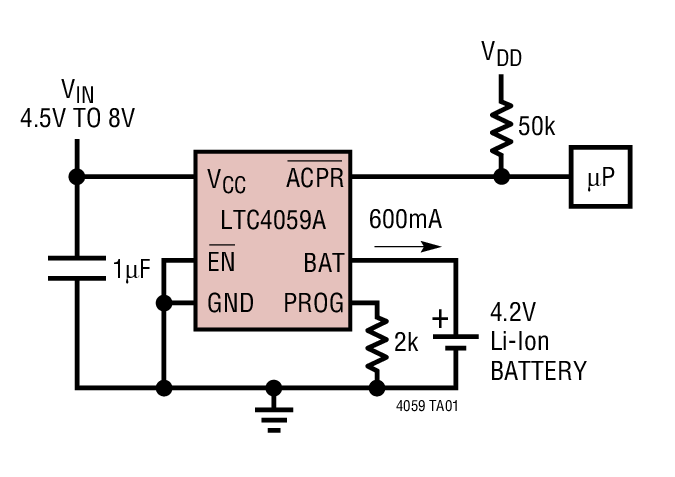

LTC4059A - 典型应用图例：

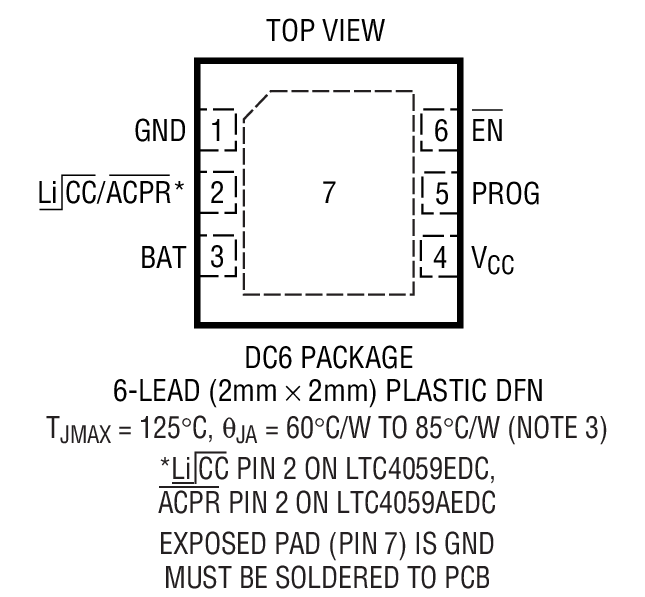

LTC4059A - 封装图解：

LINEAR凌力尔特芯片：

LTC4059A - LTC4059A是采用 2mm x 2mm DFN 封装并具热调节功能的 900mA 线性锂离子电池充电器

LTC4059A是LINEAR凌力尔特公司的一款线性充电器产品，LTC4059A是LTC4059A是采用 2mm x 2mm DFN 封装并具热调节功能的 900mA 线性锂离子电池充电器，本站介绍了LTC4059A的封装应用图解、特点和优点、功能等，并给出了与LTC4059A相关的LINEAR元器件型号供参考。

LTC4059A - LTC4059A是采用 2mm x 2mm DFN 封装并具热调节功能的 900mA 线性锂离子电池充电器 - 线性充电器 - 电源管理 - 凌力尔特

LTC4059A - 采用 2mm x 2mm DFN 封装并具热调节功能的 900mA 线性锂离子电池充电器

LTC4059 - 采用 2mm x 2mm DFN 封装并具热调节功能的 900mA 线性锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4059/LTC4059A 是一款用于单节锂离子电池的恒定电流/恒定电压线性充电器。其 2mm×2mm DFN 封装和很少的外部组件数目使得充电器尤其适合便携式应用。而且，它们是专门为在 USB 电源规范内工作而设计的。　　

该器件无需外部检测电阻器、MOSFET 或隔离二极管。热反馈可调整充电电流，以便在大功率工作或高环境温度条件下对片温度加以限制。充电电压固定于4.2V，而充电电流是可设置的。

当输入电压(交流适配器或USB电源)被拿掉时，LTC4059/ LTC4059A 自动进入一个低电流状态，并将电池漏电流降至1μA以下。可在施加电源的情况下将它们置于停机模式，从而将电源电流降至 10μA。

LTC4059A 具有一个开漏引脚以指示输入电压的存在。LTC4059 还可被用作一个对镍电池进行充电的恒定电流源。其它功能包括欠压闭锁保护和一个能够指示何时终止充电周期的电流监控引脚。　　

LTC4059/LTC4059A 采用扁平 (高度仅 0.75mm) 的 6 引脚 2mm×2mm DFN 封装。

* 美国专利第 6,522,118 号

特点

高达 900mA 的可设置充电电流

用于充电终止的充电电流监控器输出*

恒定电流/恒定电压操作和热调节功能可在无过热危险的情况下实现充电速率的最大化*

用于对镍电池进行充电的恒定电流源模式 (仅 LTC4059)

/ACPR 引脚指示输入电源存在 (仅 LTC4059A)

无需外部 MOSFET、检测电阻器或隔离二极管

工作电源电压范围为 3.75V 至 8V

可直接从 USB 端口对单节锂离子电池进行充电

精度达 0.6% 的 4.2V 预设充电电压

停机模式中的电源电流为 10uA

纤巧的 6 引脚 (2mm×2mm) DFN 封装

应用

无线 PDA

蜂窝电话

便携式电子产品

无线头戴式耳机

数码相机

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4059AEDC	2x2 DFN-6	E	$2.37
LTC4059AEDC#PBF	2x2 DFN-6	E	$2.37
LTC4059AEDC#TR	2x2 DFN-6	E	$2.37	$1.55
LTC4059AEDC#TRM	2x2 DFN-6	E	$2.37	$1.57
LTC4059AEDC#TRMPBF	2x2 DFN-6	E	$2.37	$1.57
LTC4059AEDC#TRPBF	2x2 DFN-6	E	$2.37	$1.55
LTC4059EDC	2x2 DFN-6	E	$2.19
LTC4059EDC#PBF	2x2 DFN-6	E	$2.19
LTC4059EDC#TR	2x2 DFN-6	E	$2.19	$1.45
LTC4059EDC#TRM	2x2 DFN-6	E	$2.19	$1.47
LTC4059EDC#TRMPBF	2x2 DFN-6	E	$2.19	$1.47
LTC4059EDC#TRPBF	2x2 DFN-6	E	$2.19	$1.45
