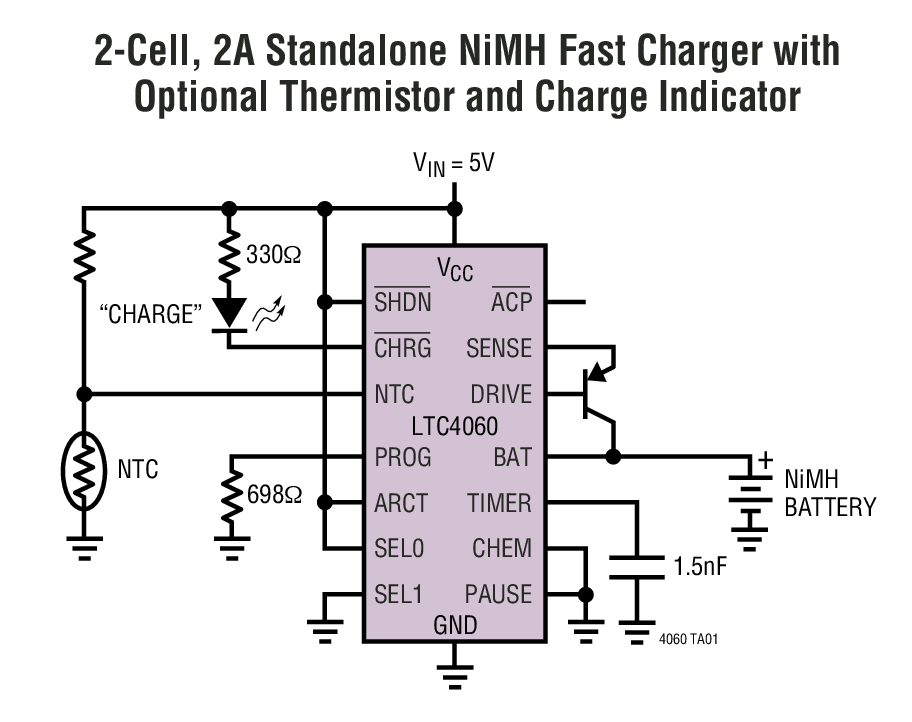

LTC4060典型应用图例一

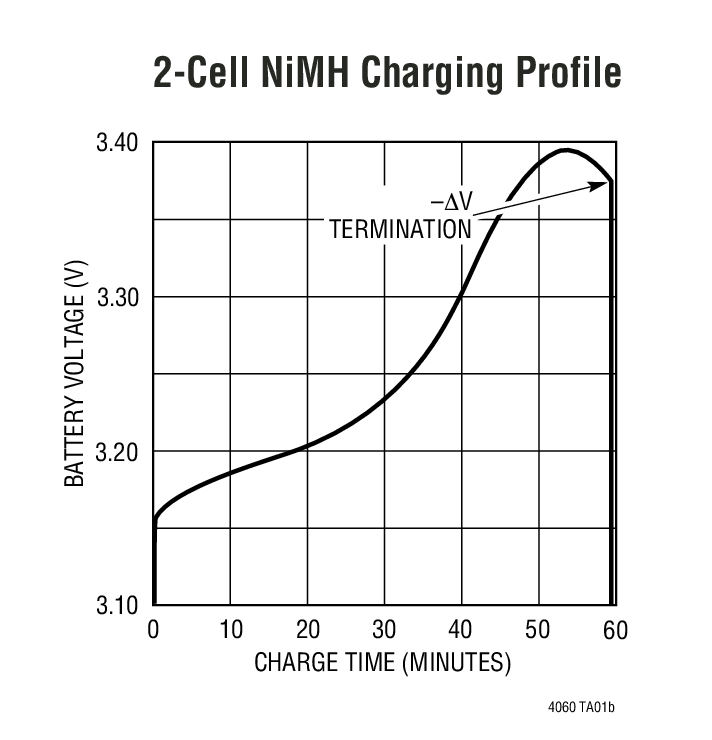

LTC4060典型应用图例二
LTC4060 - 封装图解:
LTC4060封装图解一
LTC4060封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC4060介绍
LTC4060 - LTC4060是独立型线性NiMH / NiCd 快速电池充电器

LTC4060是Linear公司的一款线性充电器产品,LTC4060是独立型线性NiMH / NiCd 快速电池充电器,本站介绍了LTC4060的封装应用图解、特点和优点、功能等,并给出了与LTC4060相关的凌力尔特元器件型号供参考。

LTC4060 - 独立型线性NiMH / NiCd 快速电池充电器

LTC4060 - 独立型线性NiMH / NiCd 快速电池充电器 - Linear Technology(凌力尔特)

功能描述

LTC4060 是一款用于 NiMH 或 NiCd 电池的完整快速充电系统,只需少量的外部组件即可设计一个独立的线性充电系统。

一个外部 PNP 晶体管提供可由用户利用一个电阻器设置的充电电流。一个小的外部电容器负责设定最大充电时间。无需外部电流检测电阻器,而且不需要隔离二极管。

该 IC 可自动检测 DC 输入电源和电池的插入或移除。对于严重放电的电池,在实施快速充电之前需以 C/5 的充电速率进行初始充电。快速充电的终止采用 –ΔV 检测法。备用的充电终止法包括可编程定时器和电池过压检测器。一个任选的外部 NTC 热敏电阻可用于提供适宜温度充电。一种任选的可编程再充电功能可在放电之后自动进行电池的再充电。

手动停机利用 SHDN 引脚来实现,而移除输入电源将自动地把 LTC4060 置于睡眠模式。在停机或睡眠模式中,电池漏电流 <1µA。

LTC4060 采用扁平 (高度仅 0.75mm) 16 引脚 5mm x 3mm DFN 封装和 16 引脚 TSSOP 封装。这两种封装均具有裸露的金属芯片安装衬垫,旨在实现最佳的热性能。

特点
  • 用于单节、两节、三节或四节镍氢 (NiMH) / 镍镉 (NiCd) 电池的完整快速充电器控制器
  • 无需固件或微控制器
  • 利用 –ΔV、最大电压或最大时间来实现充电终止
  • 无需检测电阻器或隔离二极管
  • 自动再充电功能保持电池 “已充电” 状态
  • 可编程快速充电电流:0.4A 至 2A
  • 准确的充电电流: 在 2A 时为 ±5%
  • 可利用外部检测电阻器设置超过 2A 的快速充电电流
  • 电池的自动检测
  • 可对严重放电电池进行预充电
  • 任选的适宜温度充电
  • 充电和 AC 接入状态输出能驱动 LED
  • 输入电源被拿掉时自动进入睡眠模式
  • 在睡眠模式中电池漏电流可忽略不计: <1μA
  • 手动停机
  • 输入电源范围: 4.5V 至 10V
  • 采用 16 引脚 DFN 封装和 TSSOP 封装
  • 应用
  • 便携式计算机、蜂窝电话和 PDA
  • 医疗设备
  • 充电座
  • 便携式消费电子产品
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC4060EDHC 5x3 DFN-16 E $4.52 $3.80
    LTC4060EDHC#PBF 5x3 DFN-16 E $4.52 $3.80
    LTC4060EDHC#TR 5x3 DFN-16 E $3.90
    LTC4060EDHC#TRPBF 5x3 DFN-16 E $3.90
    LTC4060EFE TSSOP-16 E $4.40 $3.70
    LTC4060EFE#PBF TSSOP-16 E $4.40 $3.70
    LTC4060EFE#TR TSSOP-16 E $3.82
    LTC4060EFE#TRPBF TSSOP-16 E $3.82
