LTC4055 - USB 电源控制器和锂离子电池充电器

LTC4055/LTC4055-1 - USB 电源控制器和锂离子电池充电器 - Linear Technology（凌力尔特）

功能描述

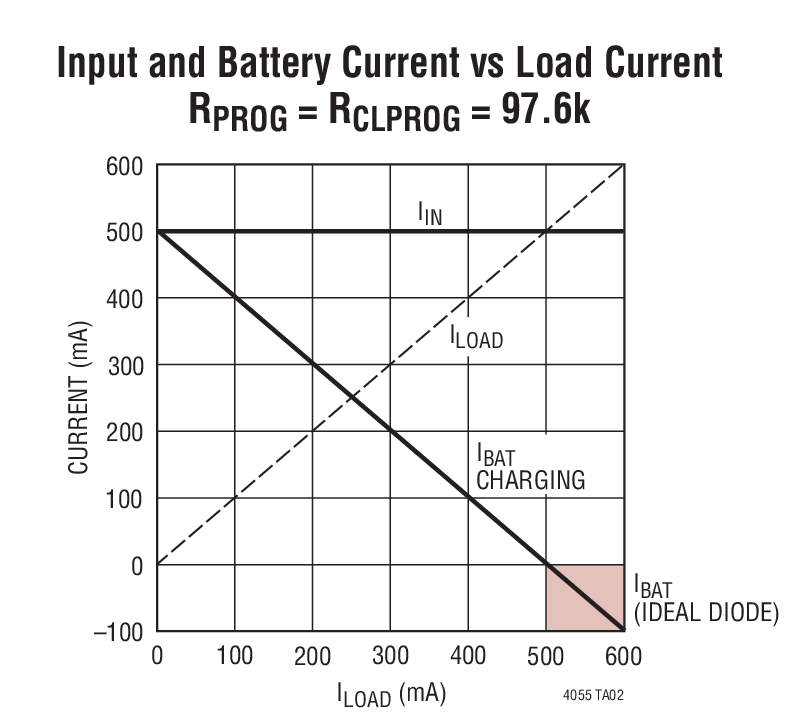

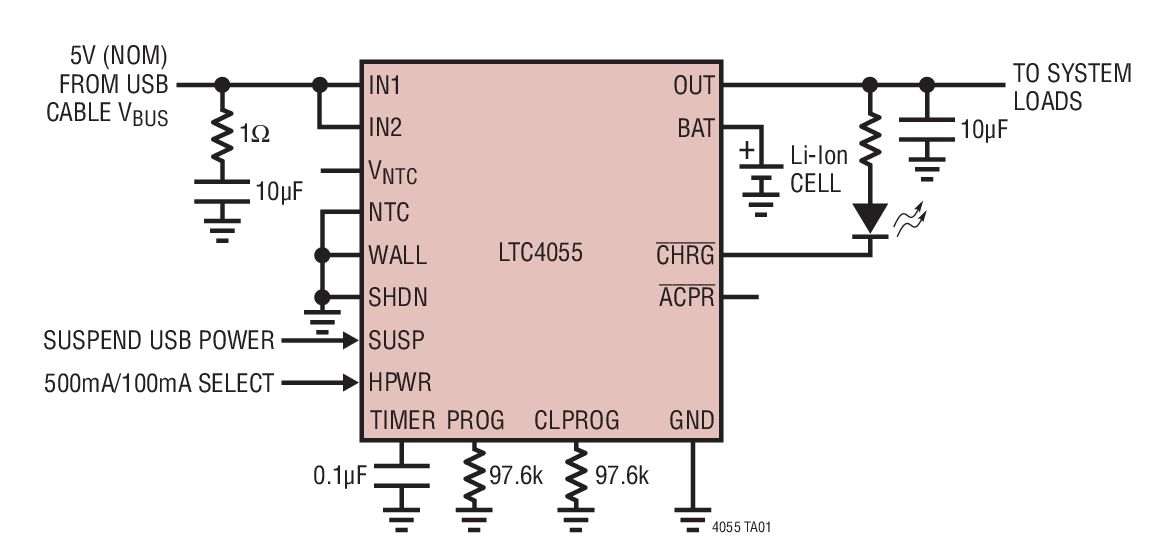

LTC4055/LTC4055-1 是专为在便携式电池供电型应用中运作而设计的 USB 电源管理器和锂离子电池充电器。这些器件可对 USB 外设用于操作和电池充电的总电流进行管理和限制。根据电流选择引脚 (HPWR) 的状态，可以把总输入电流限制为 100mA 或 500mA。从 USB 电源或电池至 USB 外设的电压降通常小于 100mV (在 400mA) 和 20mV (在 80mA)。其他管理功能包括：自动切换至电池 (当输入电源被拿掉时)、浪涌电流限制、反向电流隔离、欠压闭锁和热停机。

LTC4055/LTC4055-1 包括一个完整的恒定电流/恒定电压线性充电器，用于给单节锂离子电池充电。施加至电池的浮动电压被保持于一个 0.8% 的严格容差，而且充电电流可采用一个接地的外部电阻器来设置。电量完全耗尽的电池将自动地以 10% 的编程电流进行涓流充电，直到电池电压超过 2.8V 为止。总充电时间由一个接地的外部电容器来设置。当电池电压降至浮动电压以下 100mV 时，将执行电池的自动再充电操作。另外，该器件还具有一个 NTC 热敏电阻输入，用于在充电过程中监视电池温度。

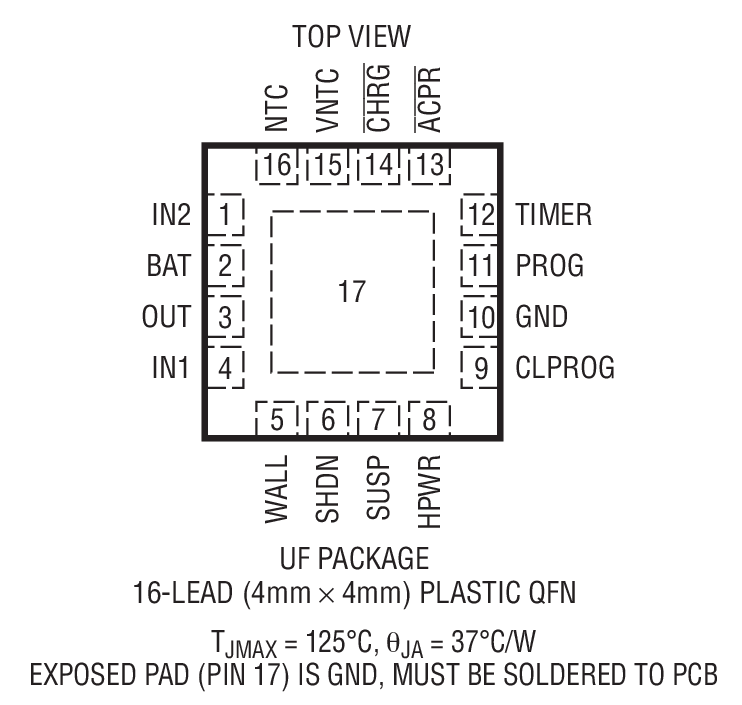

LTC4055/LTC4055-1 采用 16 引脚扁平 (4mm x 4mm) QFN 封装。

特点

可直接从 USB 端口给单节锂离子电池充电

与负载相关的充电操作确保了 USB 输入电流规格符合性

当输入电源被拿掉时，将自动切换为电池供电

具热反馈功能的恒定电流/恒定电压操作可最大限度地提高充电速率，并无过热风险

可选的 100mA/500mA 电流限值

低损耗全 PowerPathTM 控制和理想二极管操作 (反向电流隔离)

具 0.8% 准确度的预设 4.2V 充电电压 (LTC4055-1 为 4.1V)

4.1V 浮动电压 (LTC4055-1) 改善了电池使用寿命和高温安全裕度

符合 USB 规格的暂停模式

可编程充电电流和终止定时器

软起动功能限制了浪涌电流
