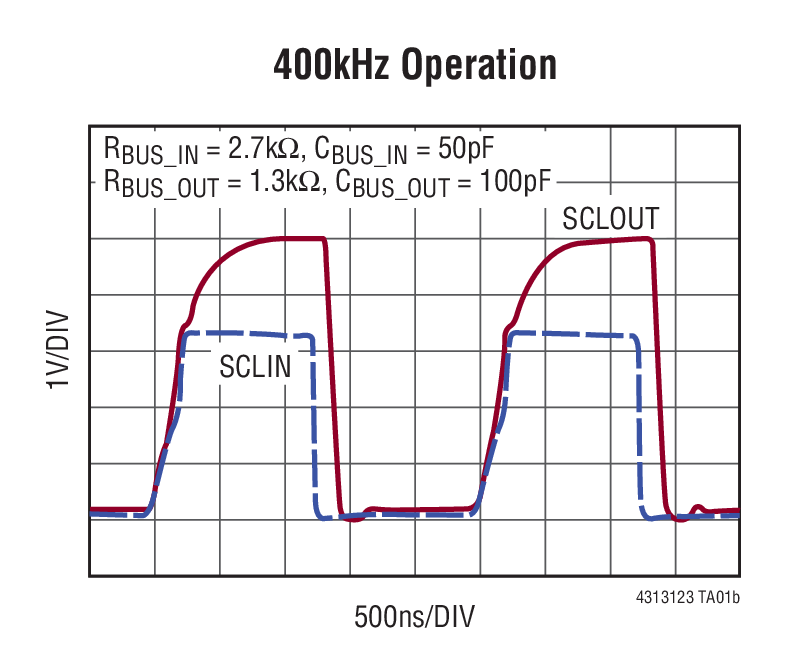

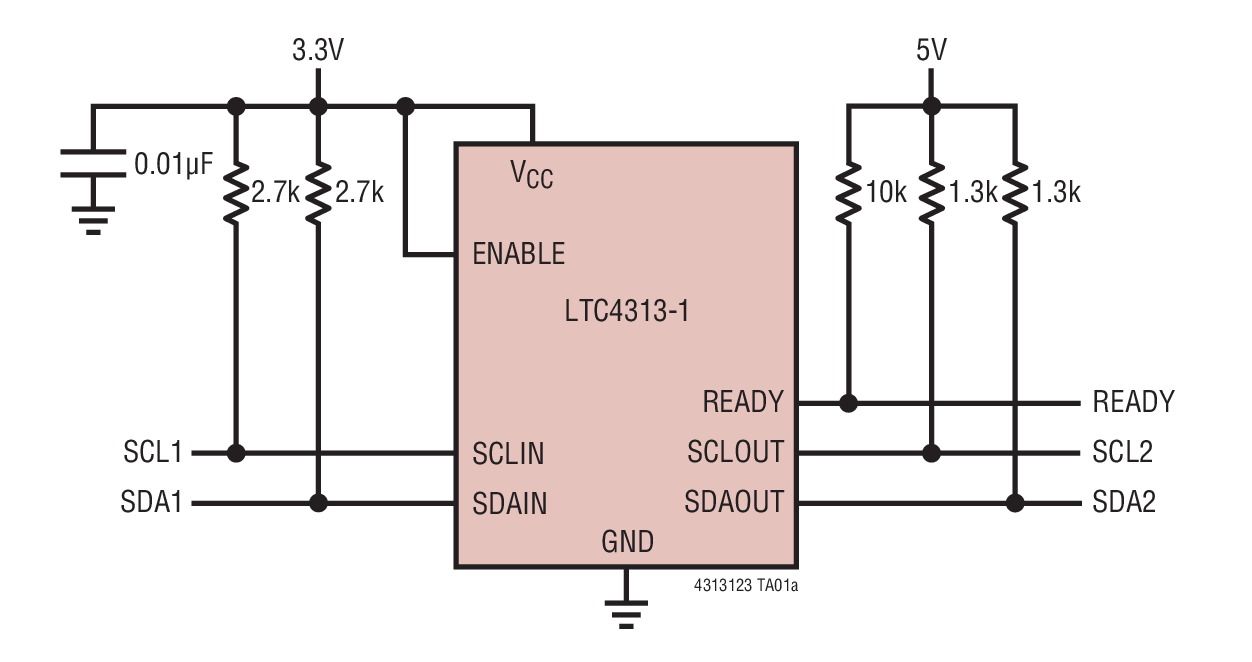

LTC4313-3 - 典型应用图例：

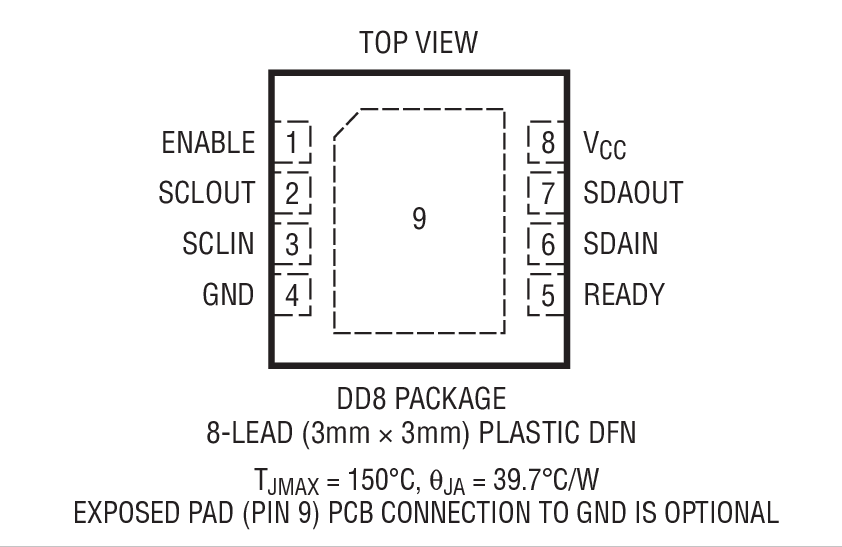

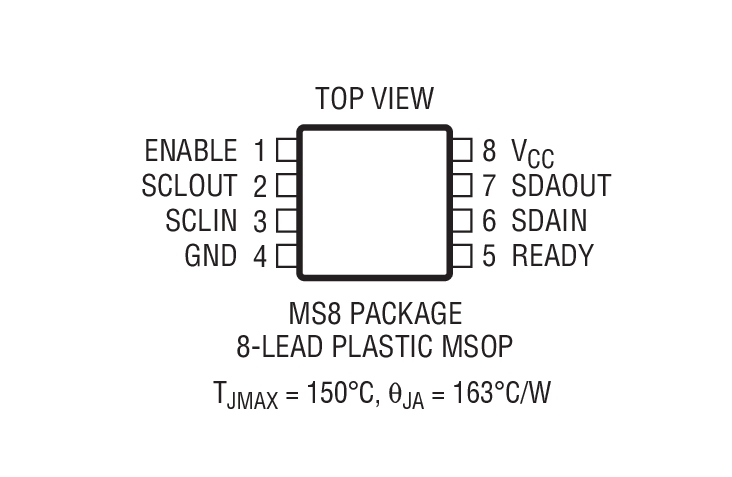

LTC4313-3 - 封装图解：

LINEAR凌力尔特芯片：

LTC4313-3 - LTC4313-3是具高噪声裕度的二线式总线缓冲器

LTC4313-3是LINEAR凌力尔特公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4313-3是LTC4313-3是具高噪声裕度的二线式总线缓冲器，本站介绍了LTC4313-3的封装应用图解、特点和优点、功能等，并给出了与LTC4313-3相关的LINEAR元器件型号供参考。

LTC4313-3 - LTC4313-3是具高噪声裕度的二线式总线缓冲器 - I2C 和 SMBus 总线缓冲器和加速器 - 接口器件 - 凌力尔特

LTC4313-3 - 具高噪声裕度的二线式总线缓冲器

LTC4313-1 / LTC4313-2 / LTC4313-3 - 具高噪声裕度的二线式总线缓冲器 - Linear Technology（凌力尔特）

功能描述

LTC4313 是一款可热插拔型、二线式总线缓冲器，该器件提供了双向缓冲并保持了一个低偏移电压和高噪声裕度 (在高达 0.3 • VCC 的电压下)。高噪声裕度使 LTC4313 能够与用于驱动一个高 VOL (>0.4V) 的设备实现互操作，并允许把多个 LTC4313 级联起来使用。LTC4313-1 和 LTC4313-2 支持 3.3V 和 5V 总线之间的电平转换。除了这些电压之外，LTC4313-3 还支持至 1.5V、1.8V 和 2.5V 的电平转换。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V 以最大限度地抑制总线扰动。在 ENABLE 被确定为高电平并在 SDA 和 SCL 引脚上检测到一个停止位或总线空闲情况之后，在输入与输出之间建立连接。

如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平，则将输入与输出断接。随后产生多达 16 个时钟脉冲，用于释放阻塞总线。上升时间加速器 (RTA) 在 SDA 和 SCL 上升沿提供上拉电流，以满足重负载系统中的上升时间规格要求。RTA 被配置为转换速率受限的开关 (在 LTC4313-1 中) 和 2.5mA 电流源 (在 LTC4313-2 中)。LTC4313-3 不具备 RTA。

特点

双向缓冲器增加了扇出数

高噪声裕度 (VIL = 0.3 • VCC)

可与用于驱动一个高 VOL 的非 I2C 型设备兼容

强大 (LTC4313-1) 和 2.5mA (LTC4313-2) 上升时间加速器电流

电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线

在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损

阻塞总线断接和恢复

±4kV 人体模型 (HBM) ESD 坚固性

未通电时 SDA、SCL 引脚呈高阻抗

8 引脚 MSOP 和 8 引脚 (3mm x 3mm) DFN 封装

应用

电容缓冲器 / 总线扩展器

带电电路板插入

电信系统 (包括 ATCA)

电平转换

PMBus

服务器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4313CDD-1#PBF	3x3 DFN-8	C	$3.43	$2.40
LTC4313CDD-1#TRPBF	3x3 DFN-8	C		$2.46
LTC4313CDD-2#PBF	3x3 DFN-8	C	$3.43	$2.40
LTC4313CDD-2#TRPBF	3x3 DFN-8	C		$2.46
LTC4313CDD-3#PBF	3x3 DFN-8	C	$3.43	$2.40
LTC4313CDD-3#TRPBF	3x3 DFN-8	C		$2.46
LTC4313CMS8-1#PBF	MS-8	C	$3.43	$2.40
LTC4313CMS8-1#TRPBF	MS-8	C		$2.46
LTC4313CMS8-2#PBF	MS-8	C	$3.43	$2.40
LTC4313CMS8-2#TRPBF	MS-8	C		$2.46
LTC4313CMS8-3#PBF	MS-8	C	$3.43	$2.40
LTC4313CMS8-3#TRPBF	MS-8	C		$2.46
LTC4313IDD-1#PBF	3x3 DFN-8	I	$3.94	$2.76
LTC4313IDD-1#TRPBF	3x3 DFN-8	I		$2.82
LTC4313IDD-2#PBF	3x3 DFN-8	I	$3.94	$2.76
LTC4313IDD-2#TRPBF	3x3 DFN-8	I		$2.82
LTC4313IDD-3#PBF	3x3 DFN-8	I	$3.94	$2.76
LTC4313IDD-3#TRPBF	3x3 DFN-8	I		$2.82
LTC4313IMS8-1#PBF	MS-8	I	$3.94	$2.76
LTC4313IMS8-1#TRPBF	MS-8	I		$2.82
LTC4313IMS8-2#PBF	MS-8	I	$3.94	$2.76
LTC4313IMS8-2#TRPBF	MS-8	I		$2.82
LTC4313IMS8-3#PBF	MS-8	I	$3.94	$2.76
LTC4313IMS8-3#TRPBF	MS-8	I		$2.82
