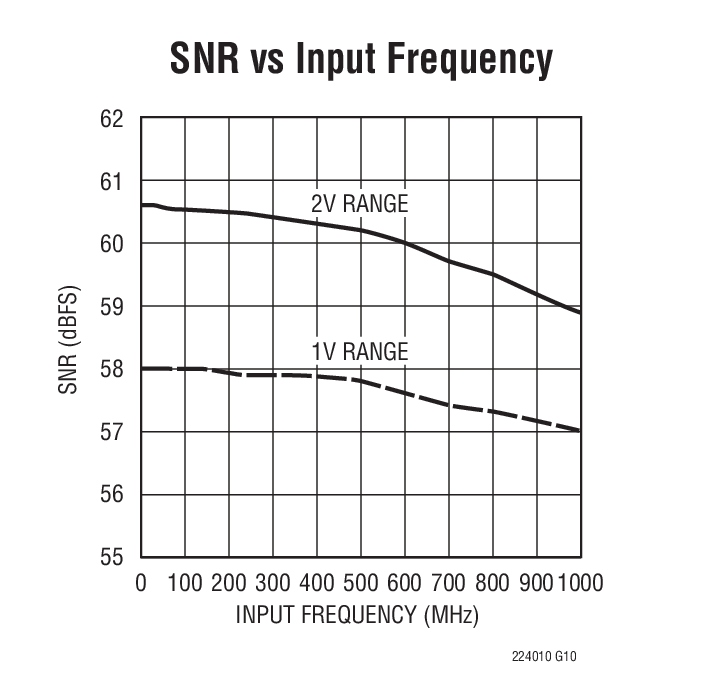

LTC2240-10典型应用图例一

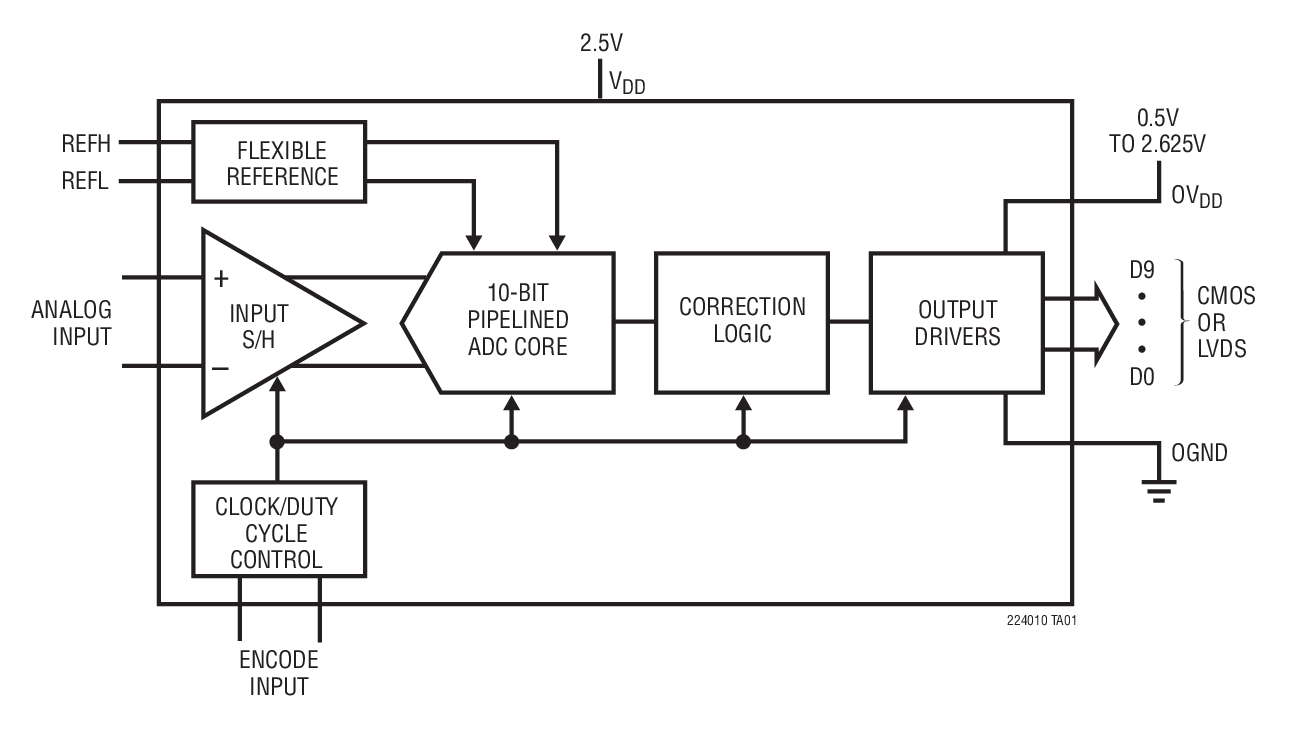

LTC2240-10典型应用图例二
LTC2240-10 - 封装图解：

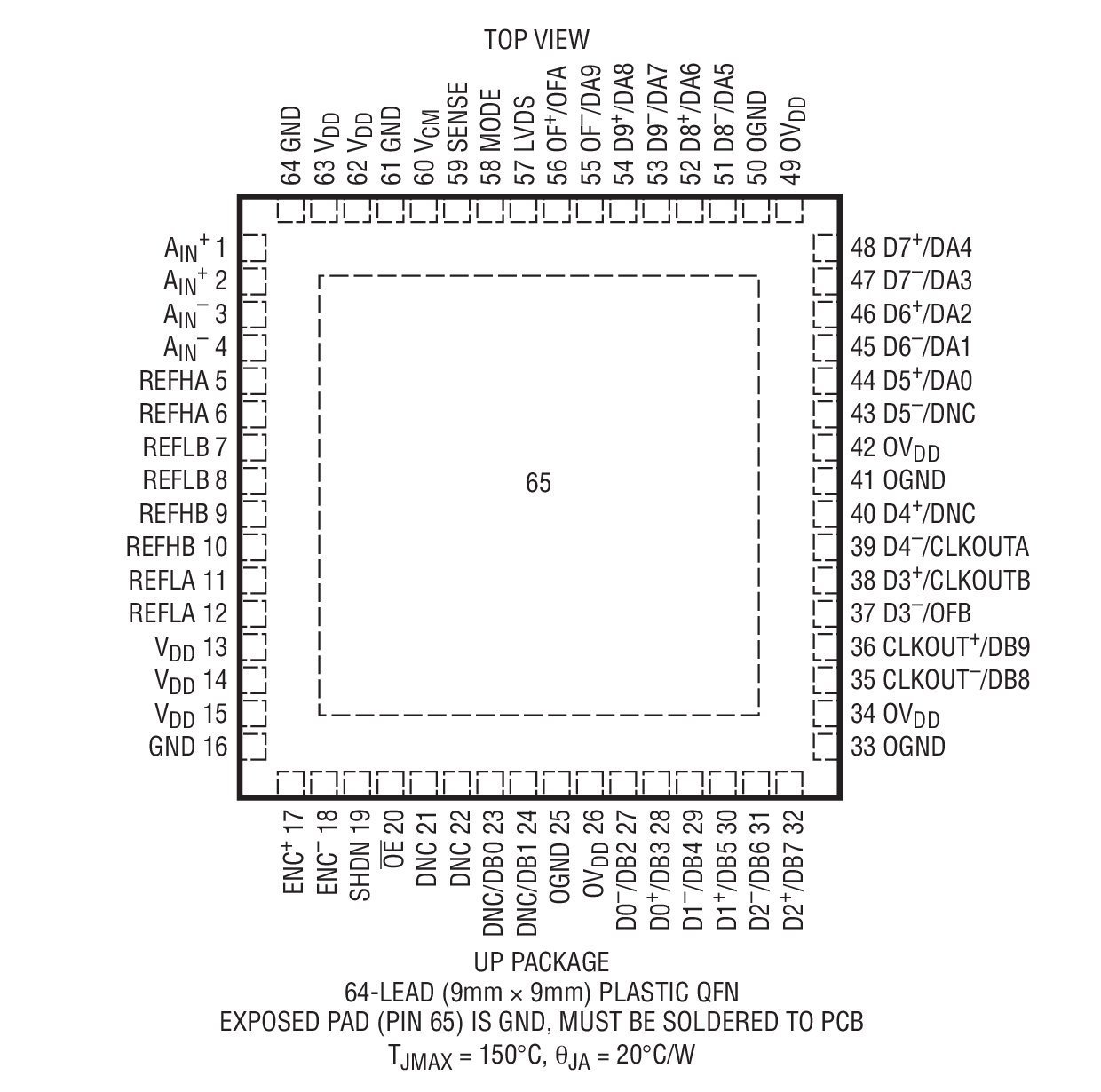

LTC2240-10封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2240-10介绍

LTC2240-10 - LTC2240-10是10 位、170Msps ADC

LTC2240-10是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2240-10是LTC2240-10是10 位、170Msps ADC，本站介绍了LTC2240-10的封装应用图解、特点和优点、功能等，并给出了与LTC2240-10相关的LINEAR元器件型号供参考。

LTC2240-10 - LTC2240-10是10 位、170Msps ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2240-10 - 10 位、170Msps ADC

LTC2240-10 - 10 位、170Msps ADC - Linear Technology（凌力尔特）

功能描述

LTC2240-10 是一款 170Msps 采样速率、10 位 A/D 转换器，专为对高频、宽动态范围信号的数字化处理而设计。凭借包括 60.6dB SNR 和 80dB SFDR 在内的 AC 性能，LTC2240-10 成为了要求苛刻的通信应用的完美选择。95fsRMS 的超低抖动实现了 IF 欠采样和卓越的噪声性能。

DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值)和无漏失码。

数字输出可以是差分 LVDS 或单端 CMOS。CMOS 输出有三种格式选项：以全数据速率运行的单根总线或以半数据速率运行、采用交错或同时更新的两根去复用总线。一个单独的输出电源提供了 0.5V 至 2.625V 的 CMOS 输出摆幅。

可以利用正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC－ 输入进行差分或单端驱动。一个可选的时钟占空比稳定器在一个很宽的时钟占空比范围内实现了高性能。

特点
  • 采样速率：170Msps
  • 60.6dB SNR
  • 80dB SFDR
  • 1.2GHz 满功率带宽 S/H (采样及保持)
  • 单 2.5V 电源
  • 低功耗：445mW
  • LVDS、CMOS 或去复用 CMOS 输出
  • 可选输入范围：±0.5V 或 ±1V
  • 无漏失码
  • 可选的时钟占空比稳定器
  • 停机和打盹模式
  • 数据就绪输出时钟
  • 引脚兼容系列 250Msps：LTC2242-12 (12 位)、LTC2242-10 (10 位) 210Msps：LTC2241-12 (12 位)、LTC2241-10 (10 位) 170Msps：LTC2240-12 (12 位)、LTC2240-10 (10 位) 185Msps：LTC2220-1 (12 位) 170Msps：LTC2220 (12 位)、LTC2230 (10 位) 135Msps：LTC2221 (12 位)、LTC2231 (10 位)
  • 64 引脚 9mm x 9mm QFN 封装
    • 应用
  • 无线和有线宽带通信
  • 电缆头端系统
  • 功率放大器线性化
  • 通信测试设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2240CUP-10 9x9 QFN-64 C $36.61 $25.00
    LTC2240CUP-10#PBF 9x9 QFN-64 C $36.61 $25.00
    LTC2240CUP-10#TR 9x9 QFN-64 C $25.10
    LTC2240CUP-10#TRPBF 9x9 QFN-64 C $25.10
    LTC2240IUP-10 9x9 QFN-64 I $43.93 $30.00
    LTC2240IUP-10#PBF 9x9 QFN-64 I $43.93 $30.00
    LTC2240IUP-10#TR 9x9 QFN-64 I $30.10
    LTC2240IUP-10#TRPBF 9x9 QFN-64 I $30.10
