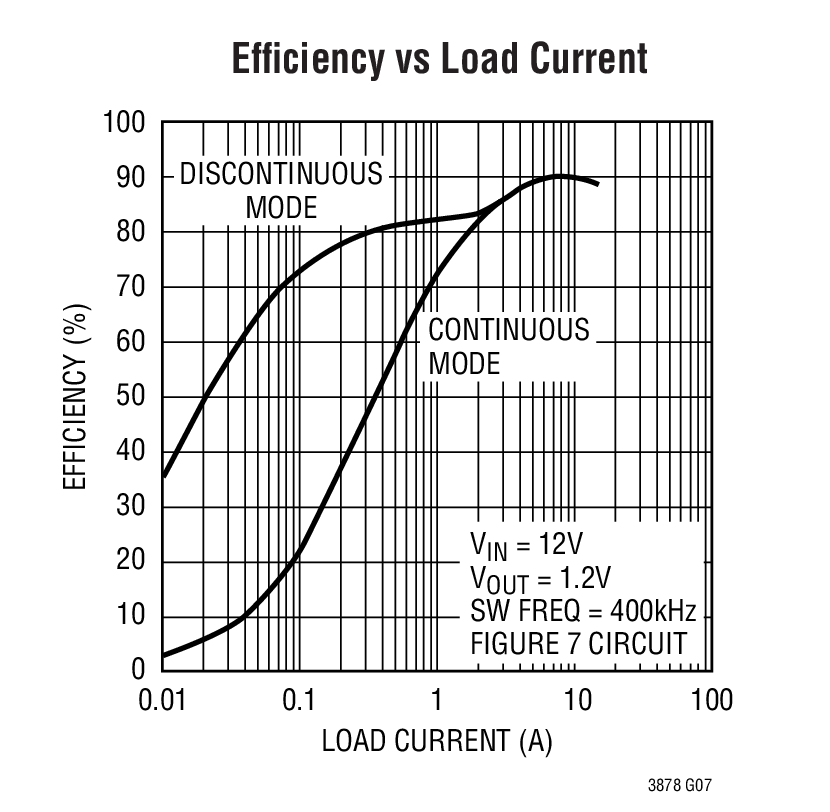

LTC3878典型应用图例一

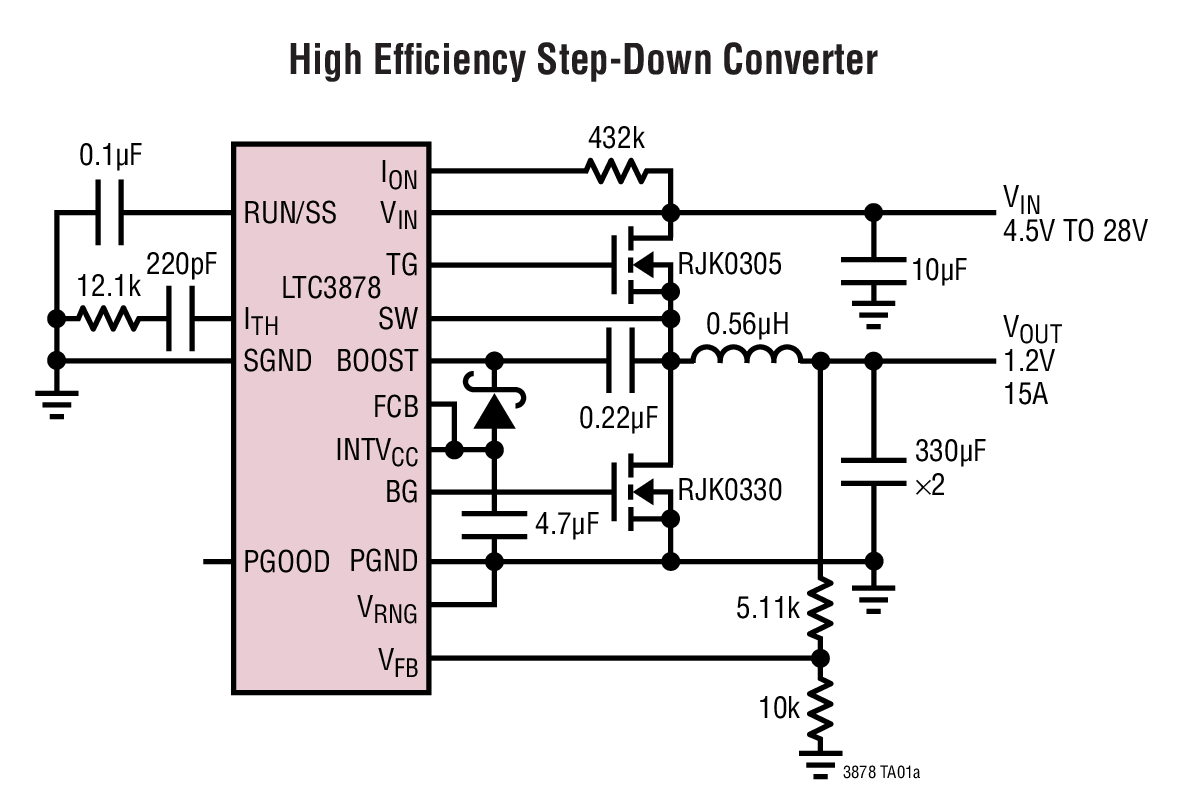

LTC3878典型应用图例二
LTC3878封装图解

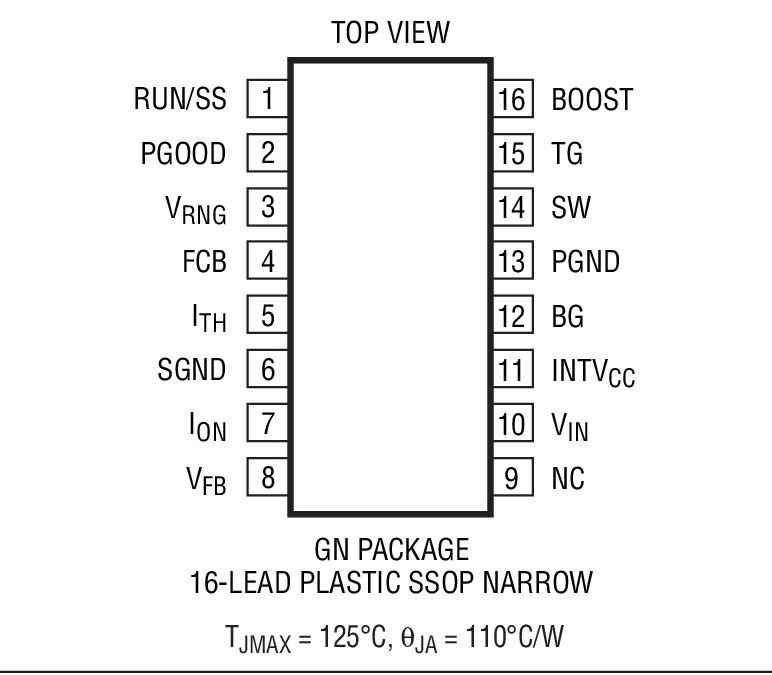

LTC3878封装图解一
LTC3878是快速、宽工作范围、No Rsense、降压型控制器

LTC3878 - 快速、宽工作范围、No Rsense、降压型控制器

LTC3878 - 快速、宽工作范围、No Rsense、降压型控制器 - Linear Technology(凌力尔特)

功能描述

LTC3878 是一款同步降压型开关稳压控制器,专为高开关频率和快速瞬态响应而优化。恒定接通时间谷值电流模式架构允许一个宽输入范围,包括非常低占空比操作。无需采用外部检测电阻器或斜率补偿。在不采用 EXTVCC 引脚的应用中,LTC3878 与 LTC1778 引脚兼容,并且提供了更佳的效率。如欲验证兼容性,请与凌力尔特查询。

该器件的工作频率由一个外部电阻器来设定,并针对 VIN 中的变化进行了补偿 (以提供卓越的电压稳定性)。不连续模式操作在轻负载条件下提供了高效率。一个强制连续控制引脚使用户能够降低噪声和RF干扰。安全功能包括输出过压保护和具折返的可编程电流限制。用于电源排序的软起动功能利用一个外部定时电容器来实现。电流限值可由用户来设置。

LTC3878 允许的工作范围为 4V 至 38V (在输入端) 和 0.8V 至 VIN 的 90% (在输出端)。LTC3878 采用小外形 16 引脚窄体 SSOP 封装。

特点
  • 宽 VIN 范围:4V 至 38V
  • ±1% 0.8V 电压基准
  • 极快的瞬态响应
  • tON(MIN):43ns
  • No RSENSETM 谷值电流模式控制
  • 可在采用低 ESR 陶瓷输出电容器 COUT 时稳定
  • 支持对预偏置输出进行平稳启动
  • 专为高降压比而优化
  • 引脚与 LTC1778 兼容 (无 EXTVCC 引脚)
  • 电源良好输出电压监视器
  • 双路 N 沟道 MOSFET 同步驱动
  • 可调开关频率
  • 具折返功能的可编程电流限制
  • 输出过压保护
  • 小外形 16 引脚窄体 SSOP 封装
  • 应用
  • 分布式电源系统
  • 嵌入式计算
  • 通信基础设施
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3878EGN#PBF SSOP-16 E $2.44 $1.71
    LTC3878EGN#TRPBF SSOP-16 E $1.77
    LTC3878IGN#PBF SSOP-16 I $2.77 $1.94
    LTC3878IGN#TRPBF SSOP-16 I $2.00
