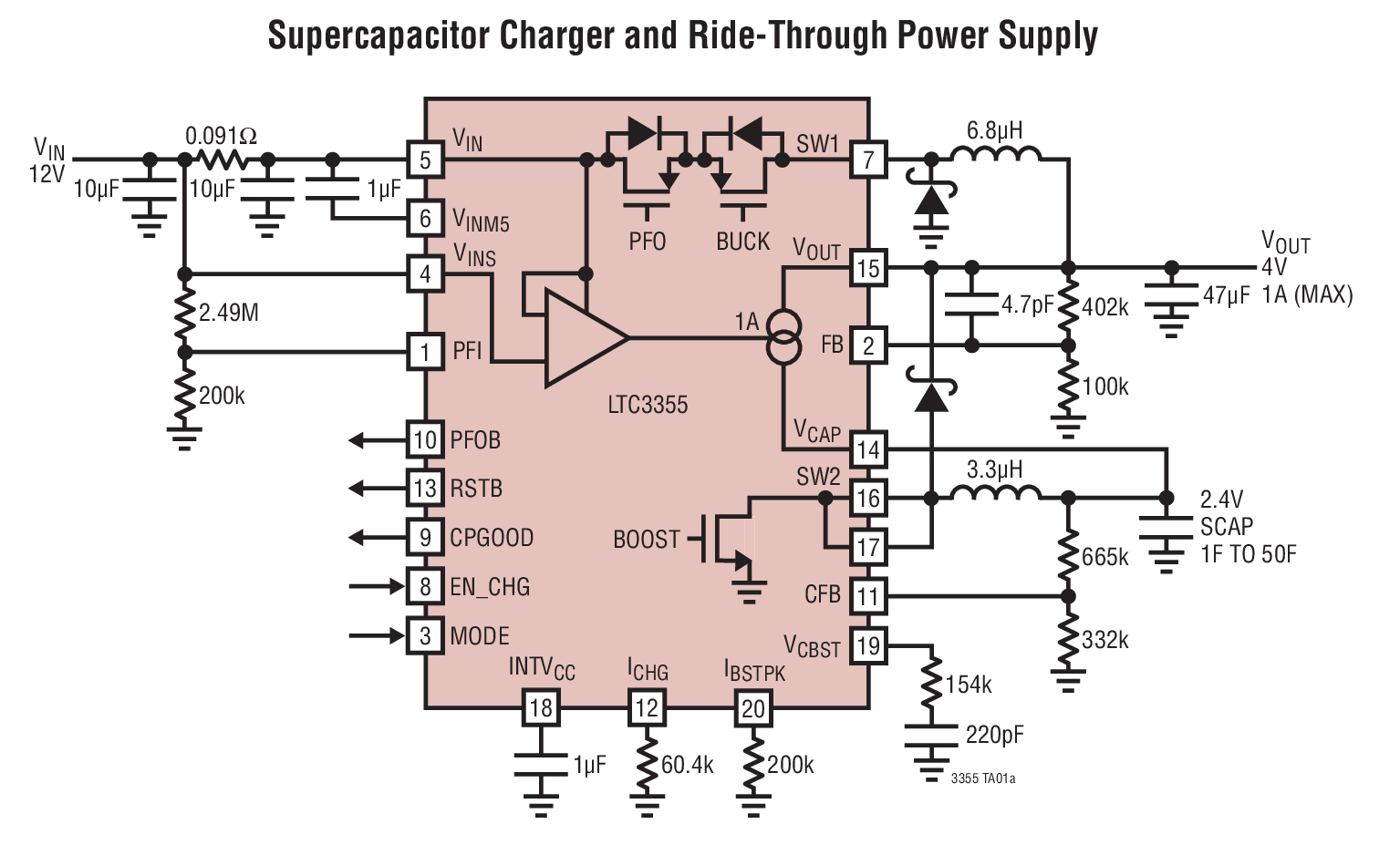

LTC3355是LINEAR凌力尔特公司的一款超级电容器充电器产品，LTC3355是LTC3355是具集成型 SCAP 充电器和后备稳压器的 20V 1A 降压型 DC/DC 系统 IC，本站介绍了LTC3355的封装应用图解、特点和优点、功能等，并给出了与LTC3355相关的LINEAR元器件型号供参考。

LTC3355 - LTC3355是具集成型 SCAP 充电器和后备稳压器的 20V 1A 降压型 DC/DC 系统 IC - 超级电容器充电器 - 电源管理 - 凌力尔特

LTC3355 - 具集成型 SCAP 充电器和后备稳压器的 20V 1A 降压型 DC/DC 系统 IC

LTC3355 - 具集成型 SCAP 充电器和后备稳压器的 20V 1A 降压型 DC/DC 系统 IC - Linear Technology（凌力尔特）

功能描述

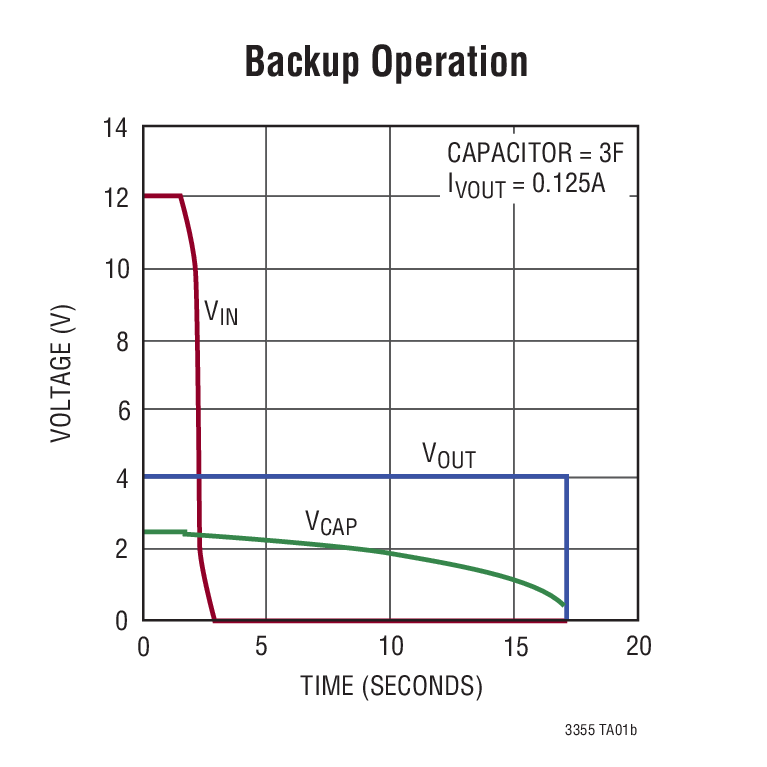

LTC3355 是一款完整的输入电源中断凌驾 DC/DC 系统。该器件可在向 VOUT 输送负载电流的同时给一个超级电容器充电，并在 VIN 电源缺失的情况下使用来自超级电容器的能量以提供连续的 VOUT 后备电源。LTC3355 包含一个异步、恒定频率、电流模式、单片 1A 降压型开关稳压器，以采用一个高达 20V 的输入电源来提供 2.7V 至 5V 的稳定输出电压。

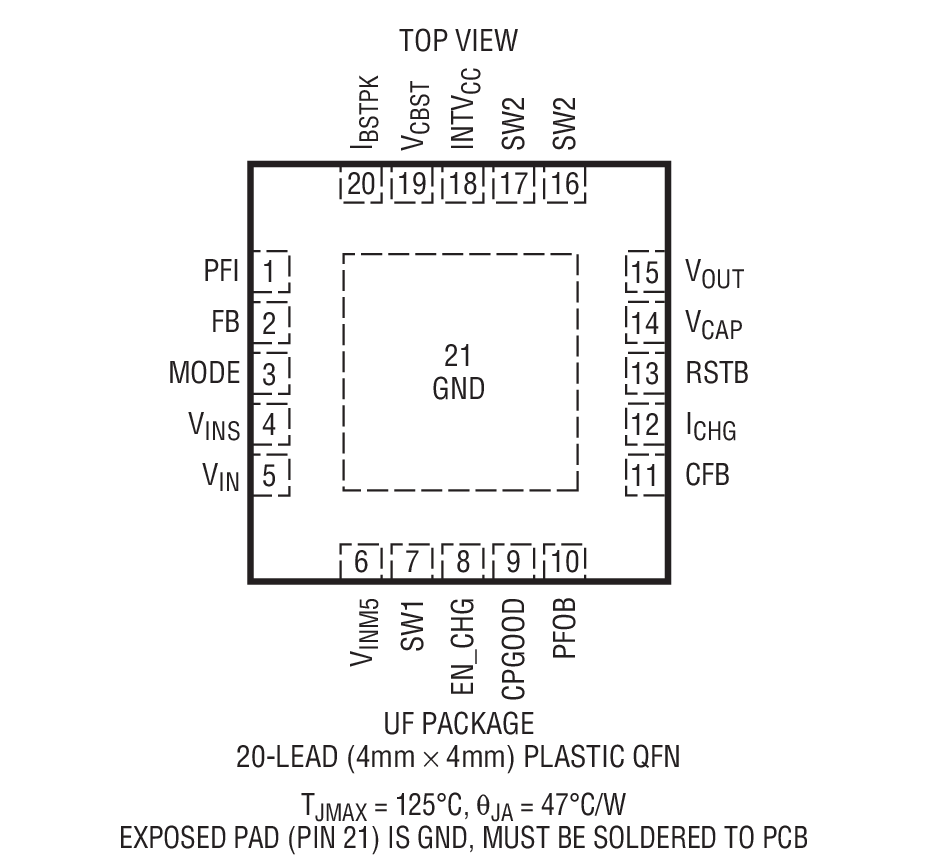

一个 1A 可编程恒定电流 / 恒定电压 (CC/CV) 线性充电器负责从 VOUT 给超级电容器充电。当 VIN 电源降至低于 PFI 门限时，该器件的恒定频率、异步、电流模式 5A 升压型开关稳压器将从超级电容器向 VOUT 供电。一个热调节环路可最大限度地增加充电电流，同时将芯片温度限制在 110ºC。该 IC 具有升压、充电器和 VIN 可编程电流限值。LTC3355 采用 20 引脚 4mm x 4mm QFN 表面贴装型封装。

特点

VIN 电压范围：3V 至 20V

VOUT 电压范围：2.7V 至 5V

1A 电流模式降压主稳压器

采用单个超级电容器向 5A 升压型后备稳压器供电

升压型稳压器可在低至 0.5V 的电压条件下运作，以最大限度地利用超级电容器的储能

可编程超级电容器充电电流至 1A，并具过压保护功能

充电器可支持单节 CC/CV 电池充电

可编程 VIN 电流限值

可编程升压电流限值

VIN 电源故障指示器

VCAP 电源良好指示器
