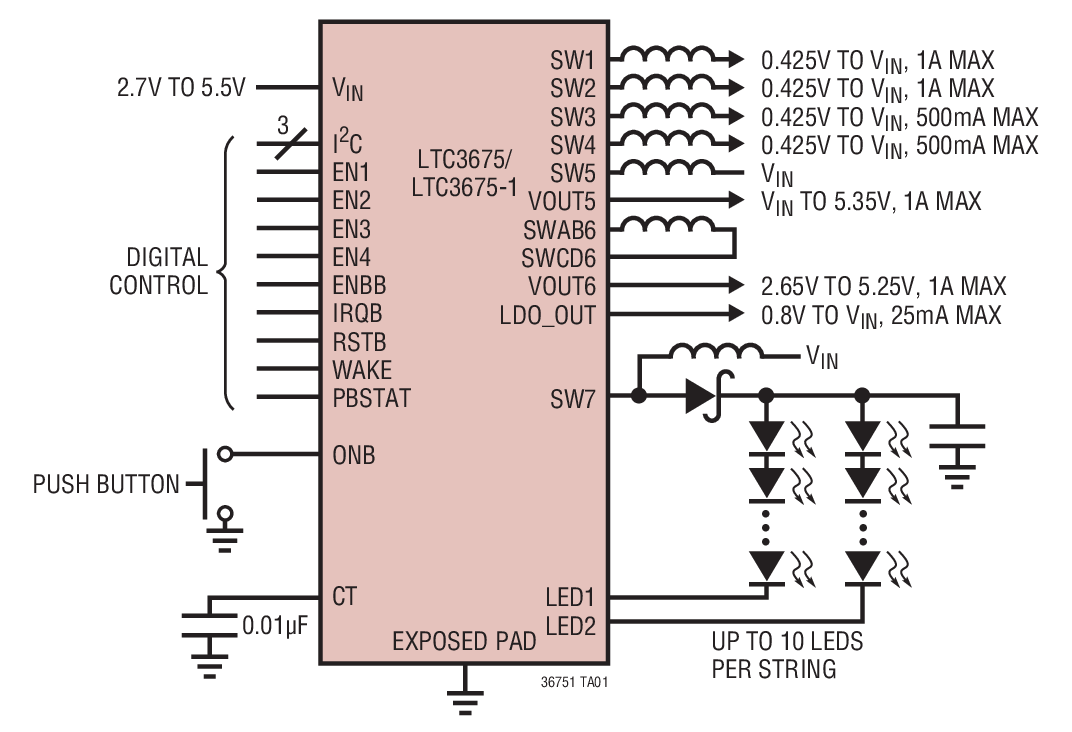

LTC3675典型应用图例二
LTC3675 - 封装图解：

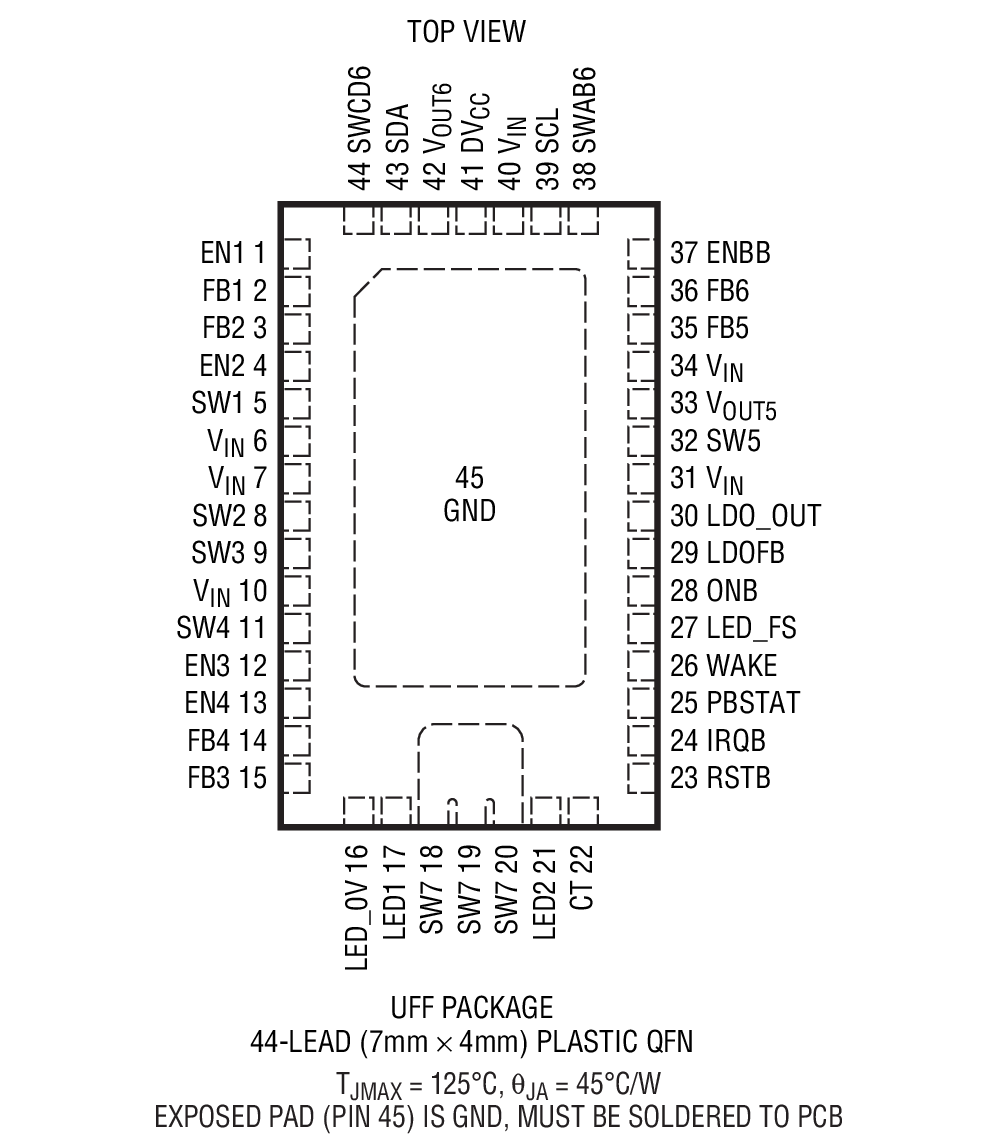

LTC3675封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3675介绍

LTC3675 - LTC3675是7 通道、可配置高功率 PMIC

LTC3675是LINEAR凌力尔特公司的一款数字可编程的降压型稳压器产品，LTC3675是LTC3675是7 通道、可配置高功率 PMIC，本站介绍了LTC3675的封装应用图解、特点和优点、功能等，并给出了与LTC3675相关的LINEAR元器件型号供参考。

LTC3675 - LTC3675是7 通道、可配置高功率 PMIC - 数字可编程的降压型稳压器 - 电源管理 - 凌力尔特

LTC3675 - 7 通道、可配置高功率 PMIC

LTC3675 / LTC3675-1 - 7 通道、可配置高功率 PMIC - Linear Technology（凌力尔特）

功能描述

LTC3675 / LTC3675-1 是一款数字可编程、高效率、多输出电源和两串 LED 驱动器 IC，专为高功率单节锂离子 / 锂聚合物电池应用而优化。DC/DC 包括 4 个同步降压型转换器 (1A / 1A / 500mA / 500mA)、1 个同步升压型 DC/DC (1A) 和 1 个降压-升压型 DC/DC (1A)，均由一个 2.7V 至 5.5V 输入来供电。40V LED 驱动器能够调节流过两串 LED (每串各含多达 10 个 LED) 的高达 25mA 的电流。LED 驱动器也可被配置成一个通用的高电压升压型转换器。

DC/DC 使能、输出电压、开关转换速率和操作模式均可通过 I2C 单独设置，或利用简单的 I/O 和上电默认在单一模式中使用。降压型 DC/DC 可以单独使用，也可并联起来使用，以与一个共用电感器一起提供较高的输出电流。LED 使能、60dB 亮度控制和灰度增减采用 I2C 来设置。低 VIN 和高芯片温度的警报级别也可以通过 I2C 进行设置，并利用一个可屏蔽的中断输出来监视 DC/DC 和系统故障。

按钮 ON / OFF / 复位控制和一个上电复位输出提供了灵活性及可靠的上电排序。LTC3675 / LTC3675-1 采用扁平 (高度仅 0.75mm)、耐热性能增强型 44 引脚 4mm x 7mm QFN 封装。

特点
  • 4 个单片式、同步降压型 DC/DC (1A / 1A / 500mA / 500mA)
  • 可以把降压型 DC/DC 并联起来，以与单个电感器一道提供高达 2x 电流
  • 独立的 1A 升压和 1A 降压-升压型 DC/DC
  • 两串 I2C 控制型 40V LED 驱动器
  • 可通过 I2C 来设置所有 DC/DC 输出电压、操作模式和开关节点转换速率
  • DC/DC、LED 驱动器、故障状态的 I2C 回读
  • I2C 从地址选项: LTC3675 = 0001001X， LTC3675-1 = 0110100X
  • 可屏蔽的中断以用于报告 DC/DC、VIN 和芯片温度故障
  • 按钮 ON / OFF / 复位
  • 始终保持接通的 25mA LDO
  • 低静态电流：16μA (所有的 DC/DC 均关断)
  • 4mm x 7mm x 0.75mm 44 引脚 QFN 封装
    • 应用
  • 高功率 (5W 至 10W) 单节锂离子 / 锂聚合物电池应用
  • 便携式工业应用、手持式终端、便携式仪器
  • 多输出低电压电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3675EUFF-1#PBF 4x7 QFN-44 E $7.22 $5.05
    LTC3675EUFF-1#TRPBF 4x7 QFN-44 E $5.11
    LTC3675EUFF#PBF 4x7 QFN-44 E $7.22 $5.05
    LTC3675EUFF#TR 4x7 QFN-44 E $5.11
    LTC3675EUFF#TRPBF 4x7 QFN-44 E $5.11
