LT3571 - 用于 APD 偏置的 75V DC/DC 转换器

LT3571 - 用于 APD 偏置的 75V DC/DC 转换器 - Linear Technology（凌力尔特）

LT3571 是一款电流模式、升压型 DC/DC 转换器，专为对光接收器中的雪崩光电二极管 (APD) 施加偏置而设计，具有一个高达 75V 的输出电压。LT3571 具有一个高压侧固定电压降 APD 电流监视器，其在整个温度范围内的相对准确度优于 10%。集成电源开关、肖特基二极管和 APD 电流监视器实现了一个小巧的解决方案占板面积和低解决方案成本。该器件内置了一个传统的电压环路和一个独特的电流环路，旨在起一个恒定电流源或恒定电压源的作用。基于电感器的拓扑结构可确保输入免受开关噪声的影响。集成高端电流监视器产生了一个与 APD 电流成比例的电流，其相对准确度在 4 个数位级的动态范围内优于 10% (在 250nA 至 2.5mA 的输入范围里)。该电流可被用作一个基准，以通过 CTRL 引脚提供一个数字编程的输出电压。LT3571 采用具纤巧占板面积 (3mm x 3mm) 的 16 引脚 QFN 封装。

高输出电压：达 75V

集成肖特基二极管

75V、370mA 内部开关

高压侧固定电压降APD 电流监视器

可调频率：250kHz 至 2MHz

频率同步

宽 VIN 范围：2.7V 至 20V

恒定电压和恒定电流调节

可编程电流限制保护

表面贴装元件

低停机电流 <1μA

内部软起动

内部补偿

CTRL 引脚提供了输出调节功能 (无极性反转)

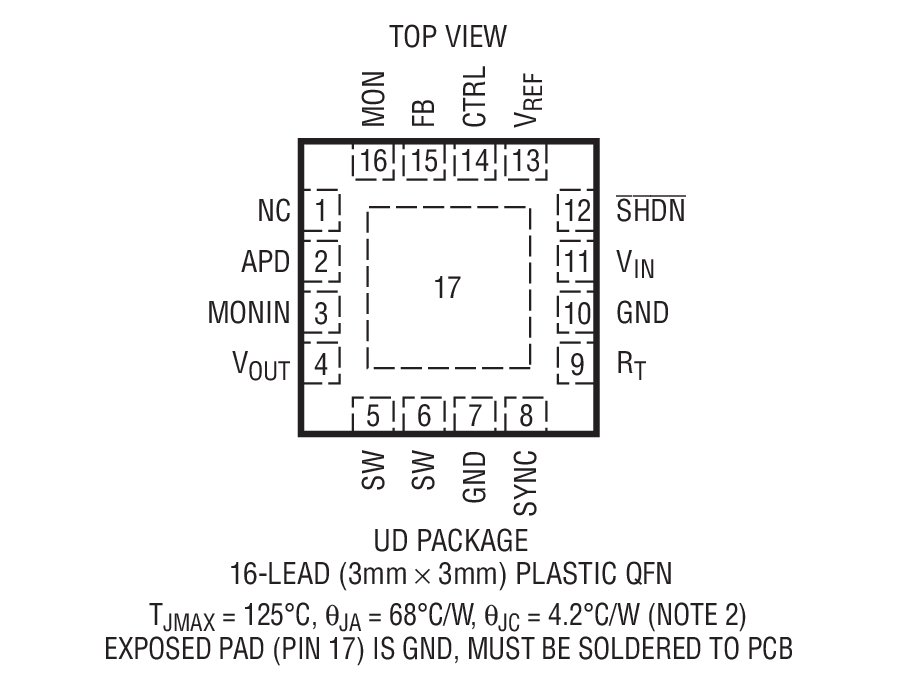

3mm x 3mm 16 引脚 QFN 封装

APD 偏置

PIN 二极管偏置

光接收器和模块

光纤网络设备

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT3571EUD#PBF	3x3 QFN-16	E	$3.50	$2.45
LT3571EUD#TRPBF	3x3 QFN-16	E		$2.51
LT3571IUD#PBF	3x3 QFN-16	I	$3.89	$2.72
LT3571IUD#TRPBF	3x3 QFN-16	I		$2.78
