LTC3836是双通道、两相、No RSENSETM 低 VIN 同步控制器

Linear（凌力尔特）| Linear产品型号搜索

当前位置：Linear公司 > > 凌力尔特芯片 >> LTC3836

LTC3836技术文档下载：

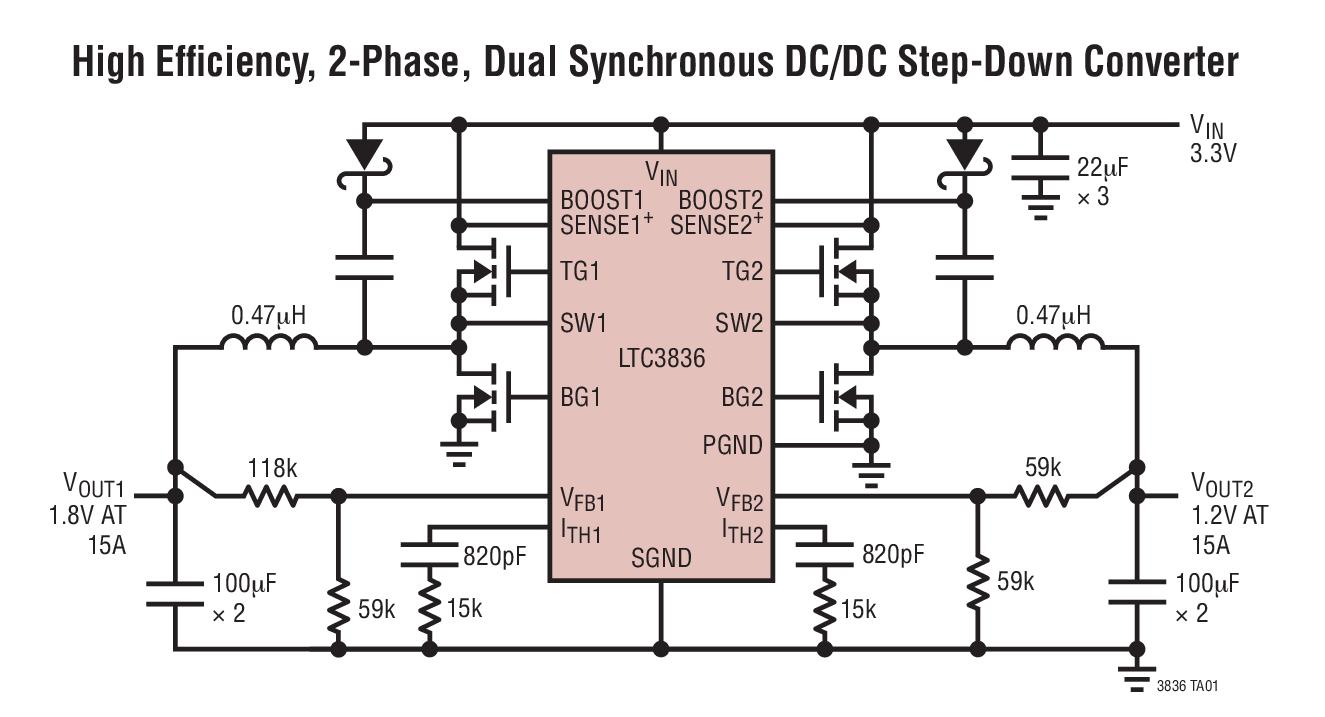

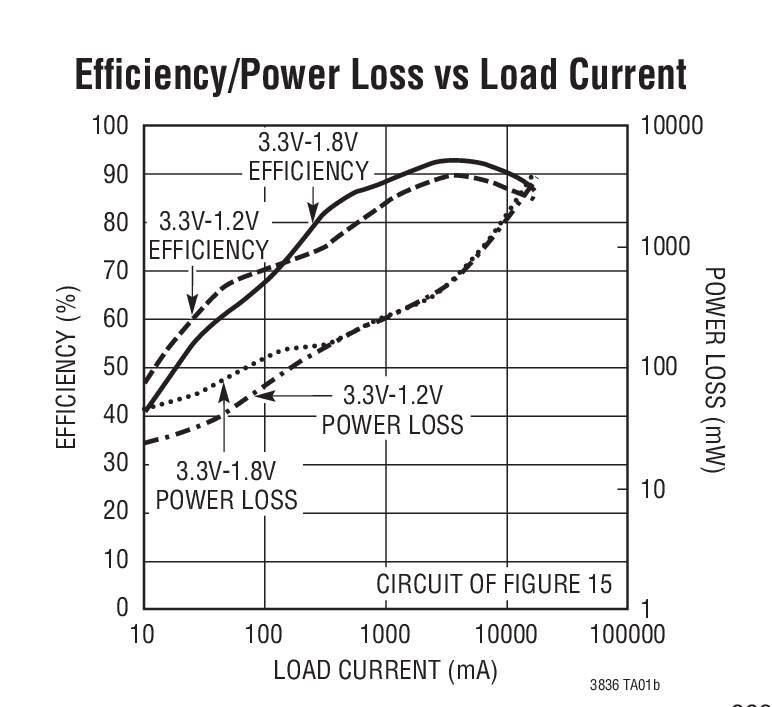

LTC3836 - 典型应用图例：

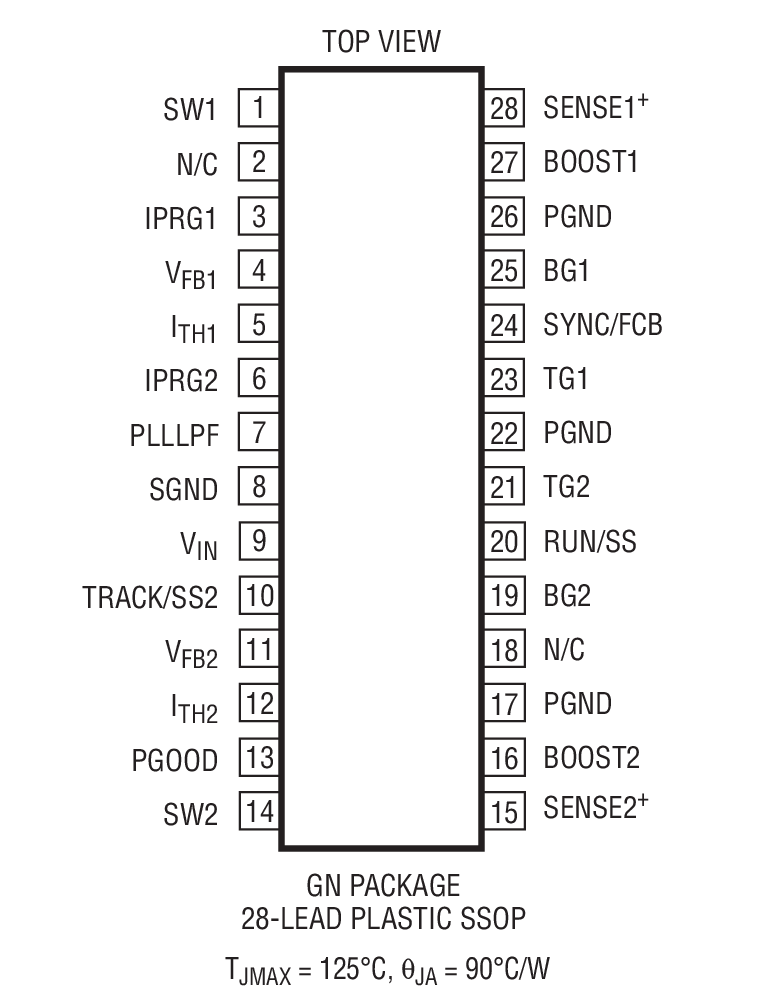

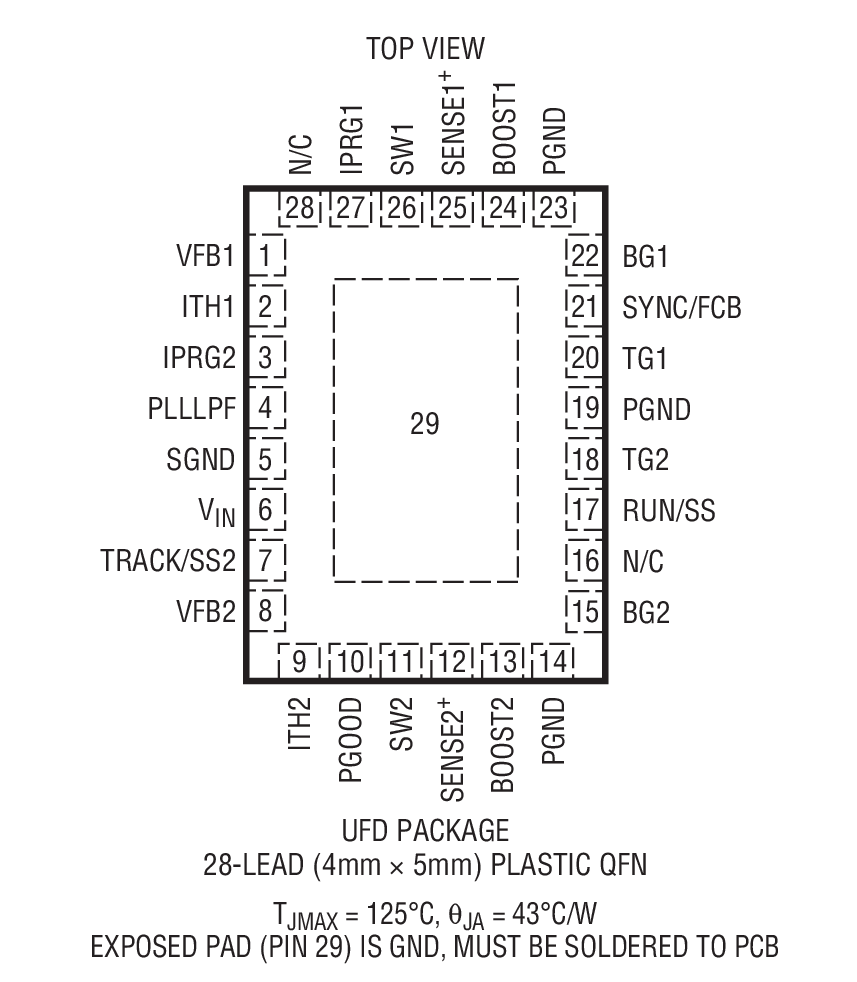

LTC3836 - 封装图解：

LTC3836 - LTC3836是双通道、两相、No R_SENSE^TM 低 V_IN 同步控制器

LTC3836是Linear公司的一款多输出降压产品，LTC3836是双通道、两相、No R_SENSE^TM 低 V_IN 同步控制器，本站介绍了LTC3836的封装应用图解、特点和优点、功能等，并给出了与LTC3836相关的凌力尔特元器件型号供参考。

LTC3836 - 双通道、两相、No R_SENSE^TM 低 V_IN 同步控制器

LTC3836 - 双通道、两相、No R_SENSE^TM 低 V_IN 同步控制器 - Linear Technology（凌力尔特）

功能描述

LTC3836 是一款具有跟踪功能的两相、双路输出同步降压型开关稳压控制器，可利用极少的外部元件来驱动外部 N 沟道功率 MOSFET。由于采用了恒定频率电流模式架构和 MOSFET VDS 检测，因而免除了增设检测电阻器的需要，并改善了效率。通过使两个控制器异相工作，最大限度地降低了由输入电容器的 ESR 所引起的功耗和噪声。脉冲跳跃操作在轻负载条件下提供了高效率。97% 的占空比能力实现了低压差操作，从而延长了电池供电型系统的工作时间。

工作频率的可选范围为 300kHz 至 750kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可以从外部对 LTC3836 的工作频率进行同步处理，同步范围为 250kHz 至 850kHz。

LTC3836 具有一个内部 1ms 软起动周期，该周期可利用一个外部电容器来延长。一个跟踪输入允许第二个输出在启动期间跟踪第一个输出。

LTC3836 采用纤巧的耐热增强型 (4mm x 5mm) QFN 封装和 28 引脚窄体 SSOP 封装。 .

特点

无需电流检测电阻器

异相控制器减小了所需的输入电容

全 N 沟道同步驱动

VIN 范围：2.75V 至 4.5V

恒定频率电流模式操作

0.6V ±1.5% 电压基准

低压差操作：97% 占空比

用于频率锁定或调节的真正 PLL

可选的脉冲跳跃 / 连续操作模式

跟踪功能

内部软起动电路

电源良好输出电压监视器

输出过压保护

微功率停机模式：IQ = 6.5μA

纤巧型扁平 (4mm x 5mm) QFN 封装和窄体 SSOP 封装

应用

通用型 3.3V 至 1.x 电源

单节锂离子电池供电型设备

分布式 DC 电源系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3836EGN	SSOP-28	E	$4.24	$2.75
LTC3836EGN#PBF	SSOP-28	E	$4.24	$2.75
LTC3836EGN#TR	SSOP-28	E		$2.80
LTC3836EGN#TRPBF	SSOP-28	E		$2.80
LTC3836EUFD	4x5 QFN-28	E	$4.24	$2.75
LTC3836EUFD#PBF	4x5 QFN-28	E	$4.24	$2.75
LTC3836EUFD#TR	4x5 QFN-28	E		$2.80
LTC3836EUFD#TRPBF	4x5 QFN-28	E		$2.80
