LTC3543 - 具 PLL、软起动和扩频功能的 600mA 同步降压型稳压器

LTC3543 - 具 PLL、软起动和扩频功能的 600mA 同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3543 是一款高效率、单片式、同步、电流模式降压型稳压器。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。在 PLL 模式中，LTC3543 能够获得位于 1MHz 至 3MHz 之间的频率。而且，LTC3543 还拥有扩频能力，从而提供了一个较低噪声稳压输出，并在输入端上实现了低噪声。

在突发模式操作中，电源电流仅为 45μA，并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使 LTC3543 非常适合于单节锂离子电池供电型应用。100% 占空比提供了一种低压差操作，因而延长了便携式系统中的电池使用寿命。突发模式操作提高了轻负载条件下的效率，从而进一步延长了电池的使用寿命。

内部同步开关提升了效率，并免除了增设一个外部肖特基二极管的需要。

特点

600mA 输出电流

2.5V 至 5.5V 输入电压范围

2.25MHz 恒定频率操作、扩频或同步 PLL (1MHz 至 3MHz)

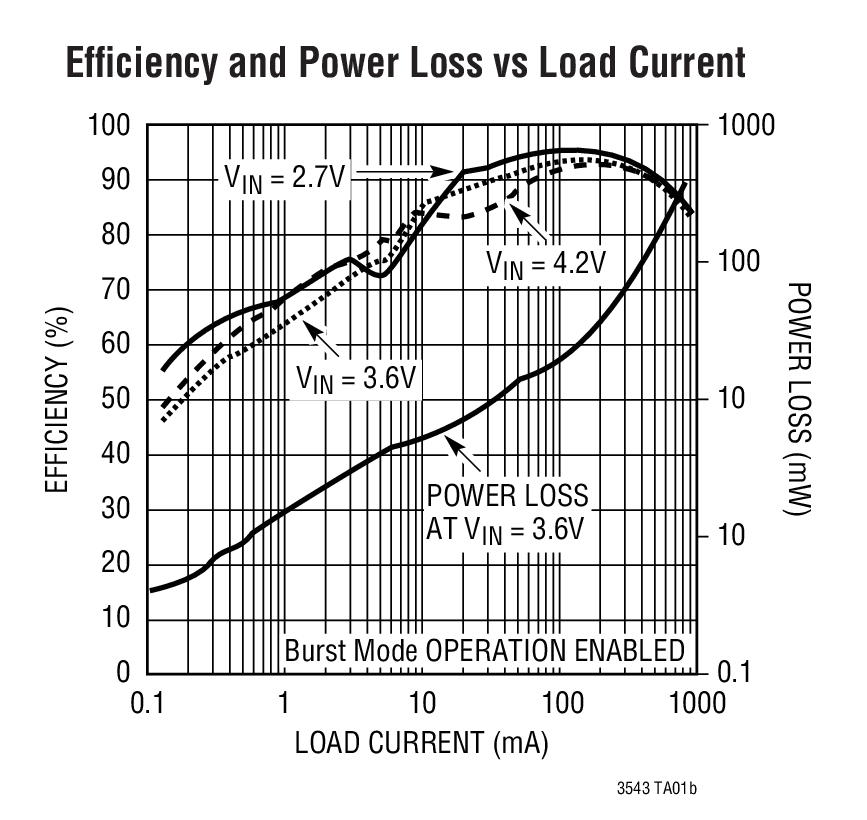

高效率：达 95%

1A 峰值电感器电流

非常低的静态电流：在突发模式操作 (Burst Mode) 期间仅为 45μA

无需肖特基二极管

低压差操作：100% 占空比

过热保护

可在使用陶瓷电容器时保持稳定
