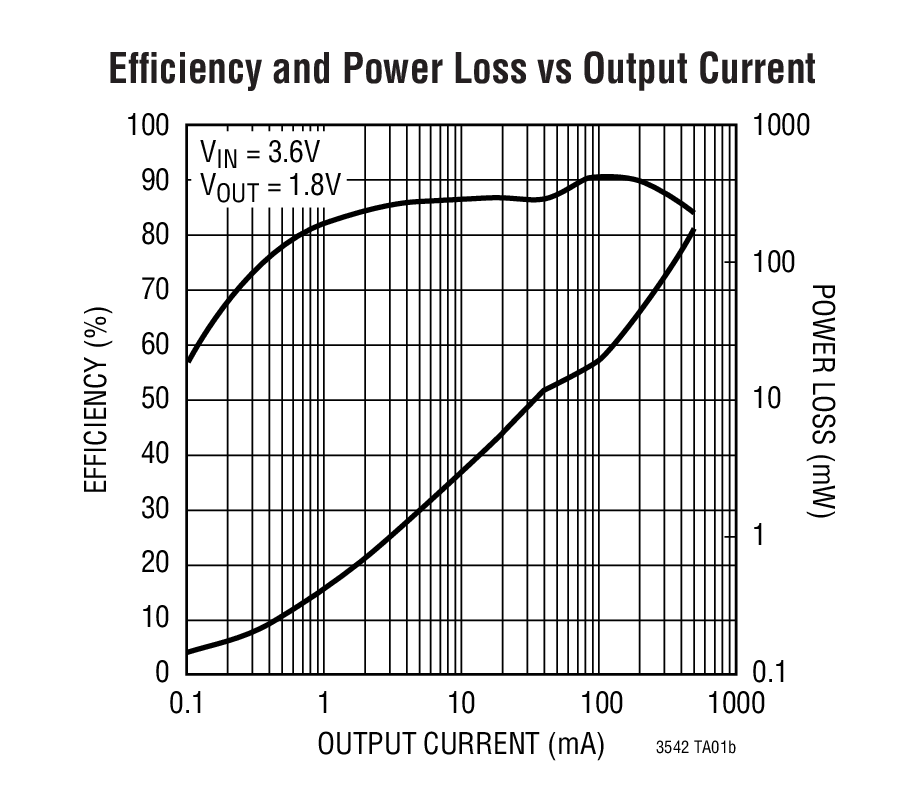

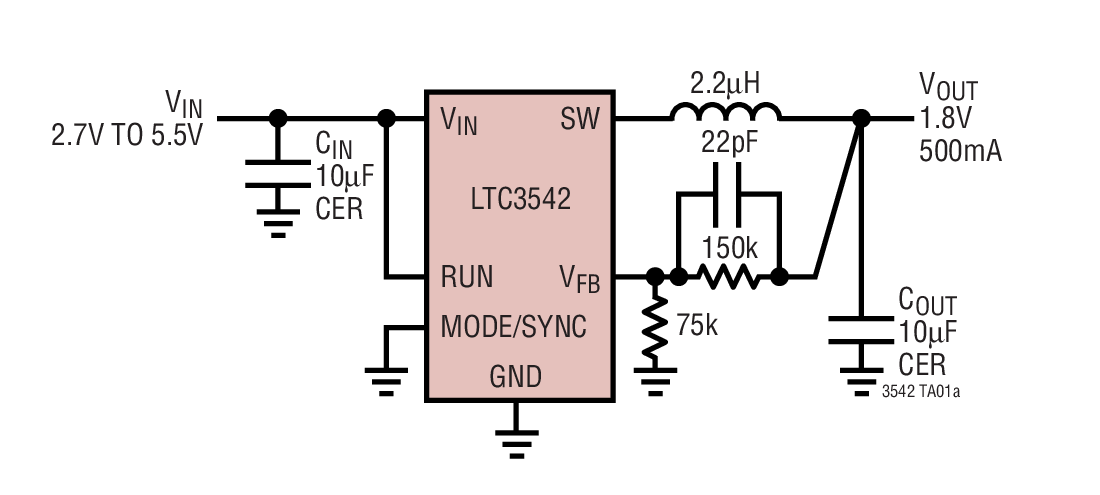

LTC3542 - 典型应用图例：

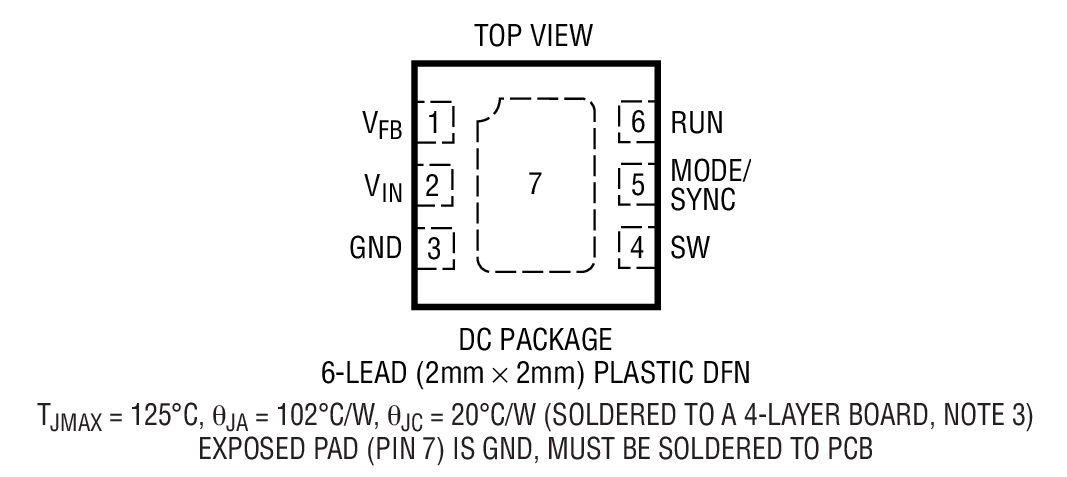

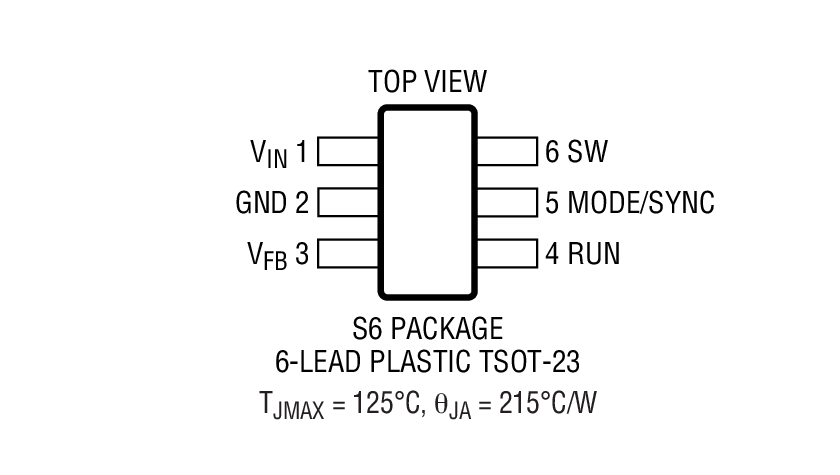

LTC3542 - 封装图解：

LTC3542 - LTC3542是500mA、2.25MHz 同步降压型 DC/DC 转换器

LTC3542是Linear公司的一款微功率降压产品，LTC3542是500mA、2.25MHz 同步降压型 DC/DC 转换器，本站介绍了LTC3542的封装应用图解、特点和优点、功能等，并给出了与LTC3542相关的凌力尔特元器件型号供参考。

LTC3542 - 500mA、2.25MHz 同步降压型 DC/DC 转换器

LTC3542 - 500mA、2.25MHz 同步降压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3542 是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型转换器。操作期间的电源电流仅为 26μA，并在停机模式中减小至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3542 成为单节锂离子电池供电型应用的理想选择。100% 占空比实现了低压差操作，从而延长了便携式系统中的电池使用寿命。输出电压的可调范围为 0.6V 至 VIN。对内部电源开关进行了优化，旨在实现高效率，并免除增设一个外部肖特基二极管的需要。

开关频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器，而且，它还能够利用 MODE/SYNC 引脚同步至一个具 1MHz 至 3MHz 频率范围的外部时钟信号。LTC3542 专为与陶瓷输出电容器很好地配合工作而设计，从而实现了非常低的输出电压纹波和很小的 PCB 占板面积。

可通过配置使 LTC3542 执行节能的突发模式 (Burst Mode) 操作。如欲降低噪声和 RF 干扰，可通过 MODE/SYNC 引脚进行配置，以执行脉冲跳跃操作。

特点

高效率：达 96%

高峰值开关电流：1000mA

低输出纹波 (典型值 <20mVP-P) 突发模式 (Burst Mode) 操作：仅 26μA

非常低的静态电流：仅 26μA

2.5V 至 5.5V 输入电压范围

2.25MHz 恒定频率操作

1MHz 至 3MHz 外部频率同步

低压差操作：100% 占空比

无需肖特基二极管

内部软起动电路限制了浪涌电流

0.6V 基准可提供低输出电压

停机模式吸收 <1μA 的电源电流

±2% 输出电压准确度

旨在获得卓越的电压和负载瞬态响应的电流模式操作

过热保护

采用 6 引脚 2mm x 2mm DFN 和小外形 TSOT 封装

应用

蜂窝电话

无线和 DSL 调制解调器

数码相机

MP3 播放器

PDA 和其他手持式设备

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3542EDC	2x2 DFN-6	E	$2.29
LTC3542EDC#PBF	2x2 DFN-6	E	$2.29
LTC3542EDC#TR	2x2 DFN-6	E	$2.29	$1.60
LTC3542EDC#TRM	2x2 DFN-6	E	$2.34	$1.65
LTC3542EDC#TRMPBF	2x2 DFN-6	E	$2.34	$1.65
LTC3542EDC#TRPBF	2x2 DFN-6	E	$2.29	$1.60
LTC3542ES6#PBF	SOT-23	E	$2.29
LTC3542ES6#TR	SOT-23	E	$2.29	$1.60
LTC3542ES6#TRM	SOT-23	E	$2.34	$1.65
LTC3542ES6#TRMPBF	SOT-23	E	$2.34	$1.65
LTC3542ES6#TRPBF	SOT-23	E	$2.29	$1.60
LTC3542IDC#PBF	2x2 DFN-6	I	$3.00
LTC3542IDC#TRMPBF	2x2 DFN-6	I	$3.00	$2.15
LTC3542IDC#TRPBF	2x2 DFN-6	I	$3.00	$2.10
LTC3542IS6#PBF	SOT-23	I	$3.00
LTC3542IS6#TRMPBF	SOT-23	I	$3.00	$2.15
LTC3542IS6#TRPBF	SOT-23	I	$3.00	$2.10
