当前位置:Linear公司 > > 凌力尔特芯片 >> LT3752
LT3752技术文档下载:
LT3752技术文档产品手册下载
LT3752 - 典型应用图例:

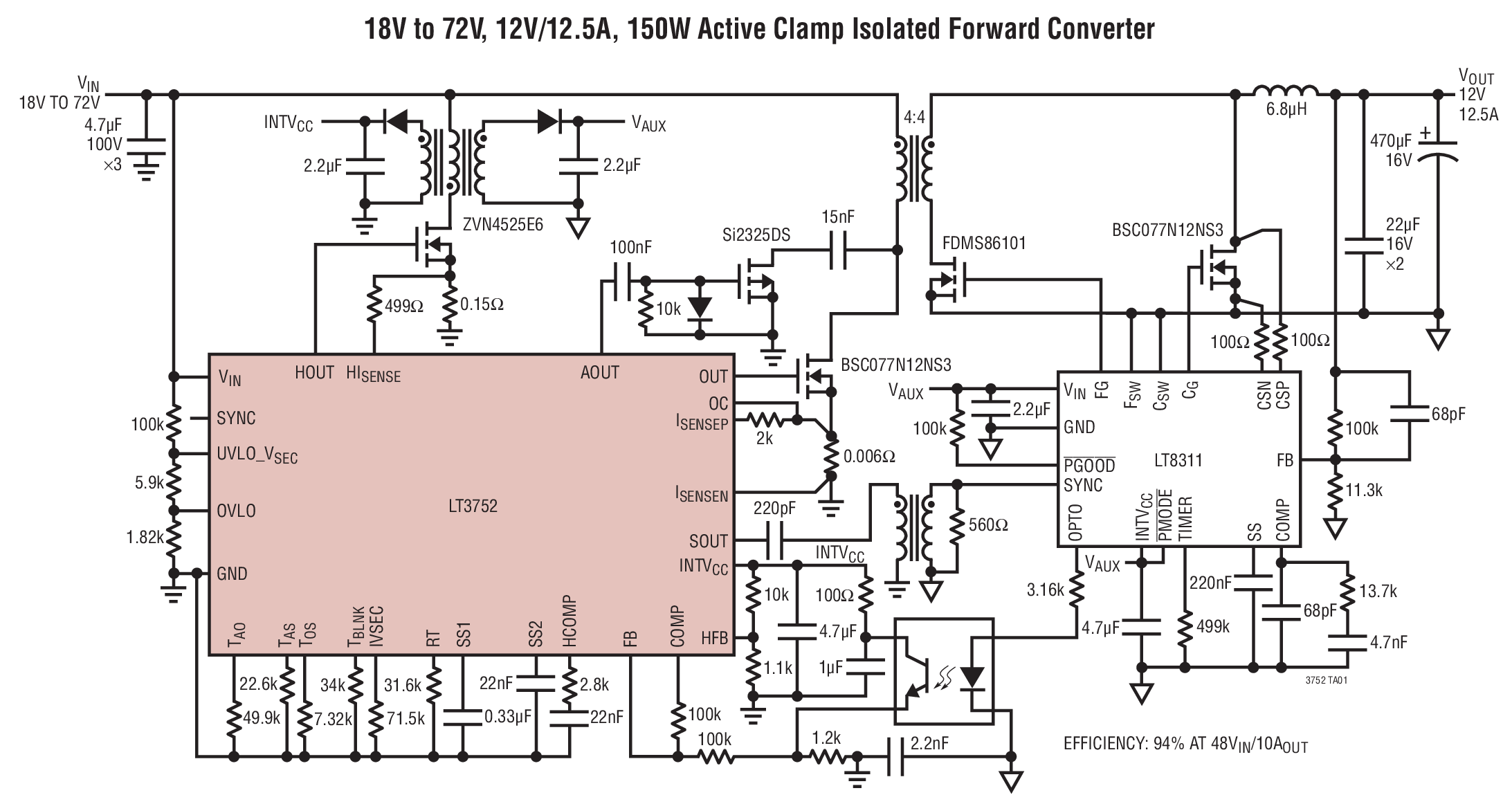

LT3752典型应用图例一
LT3752 - 封装图解:

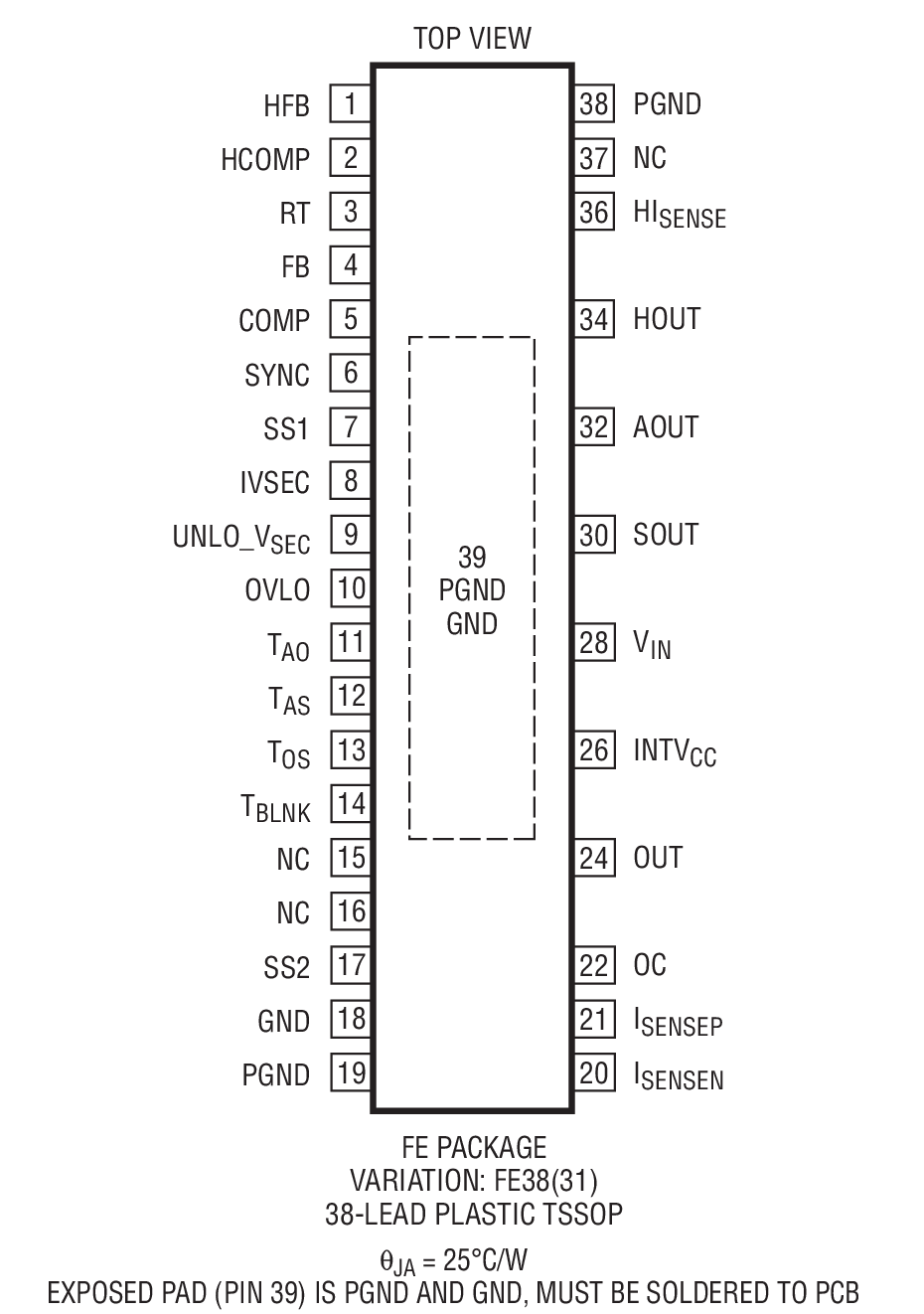

LT3752封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3752介绍
LT3752 - LT3752是具内部内务处理控制器的有源箝位同步正激式控制器

LT3752是Linear公司的一款反激式、正激式和隔离式控制器产品,LT3752是具内部内务处理控制器的有源箝位同步正激式控制器,本站介绍了LT3752的封装应用图解、特点和优点、功能等,并给出了与LT3752相关的凌力尔特元器件型号供参考。

LT3752 - 具内部内务处理控制器的有源箝位同步正激式控制器

LT3752 / LT3752-1 - 具内部内务处理控制器的有源箝位同步正激式控制器 - Linear Technology(凌力尔特)

功能描述

LT3752 / LT3752-1 是电流模式 PWM 控制器,专为一种有源箝位正激式转换器拓扑而优化。该器件内置了一个 DC/DC 内务处理控制器以改善效率和性能。LT3752 可在输入高达 100V 时正常运作,而 LT3752-1 则专为那些输入电压高于 100V 的应用而优化。

一个可编程伏特-秒箝位可提供高于 50% 的主开关占空比,以实现高的开关、变压器和整流器利用率。有源箝位控制可减小开关电压应力并提高效率。一个同步输出可用于控制副边同步整流。

LT3752 / LT3752-1 采用 38 引脚塑料 TSSOP 封装,其去除了 4 个引脚以实现高压引脚间隔。

特点
  • 输入电压范围: LT3752:6.5V 至 100V LT3752-1:仅受限于外部组件
  • 内部内务处理 DC/DC 控制器
  • 可编程伏特-秒箝位
  • 高效控制:有源箝位、同步整流、可编程延迟
  • 短路 (打嗝模式) 过流保护
  • 可编程软起动 / 停止
  • 具迟滞的可编程 OVLO 和 UVLO
  • 可编程频率 (100kHz 至 500kHz)
  • 可同步至一个外部时钟
  • 应用
  • 离线和高电压 (HV) 汽车电池隔离式电源
  • 48V 电信隔离式电源
  • 工业、汽车和军用系统
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3752EFE-1#PBF TSSOP-38 E $4.84 $3.39
    LT3752EFE-1#TRPBF TSSOP-38 E $3.45
    LT3752EFE#PBF TSSOP-38 E $4.84 $3.39
    LT3752EFE#TRPBF TSSOP-38 E $3.45
    LT3752HFE-1#PBF TSSOP-38 H $5.71 $4.00
    LT3752HFE-1#TRPBF TSSOP-38 H $4.06
    LT3752HFE#PBF TSSOP-38 H $5.71 $4.00
    LT3752HFE#TRPBF TSSOP-38 H $4.06
    LT3752IFE-1#PBF TSSOP-38 I $5.30 $3.71
    LT3752IFE-1#TRPBF TSSOP-38 I $3.77
    LT3752IFE#PBF TSSOP-38 I $5.30 $3.71
    LT3752IFE#TRPBF TSSOP-38 I $3.77
    LT3752MPFE-1#PBF TSSOP-38 MP $14.29 $10.00
    LT3752MPFE-1#TRPBF TSSOP-38 MP $10.06
    LT3752MPFE#PBF TSSOP-38 MP $14.29 $10.00
    LT3752MPFE#TRPBF TSSOP-38 MP $10.06
