当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1383
LTC1383技术文档下载：
LTC1383技术文档产品手册下载
LTC1383 - 典型应用图例：

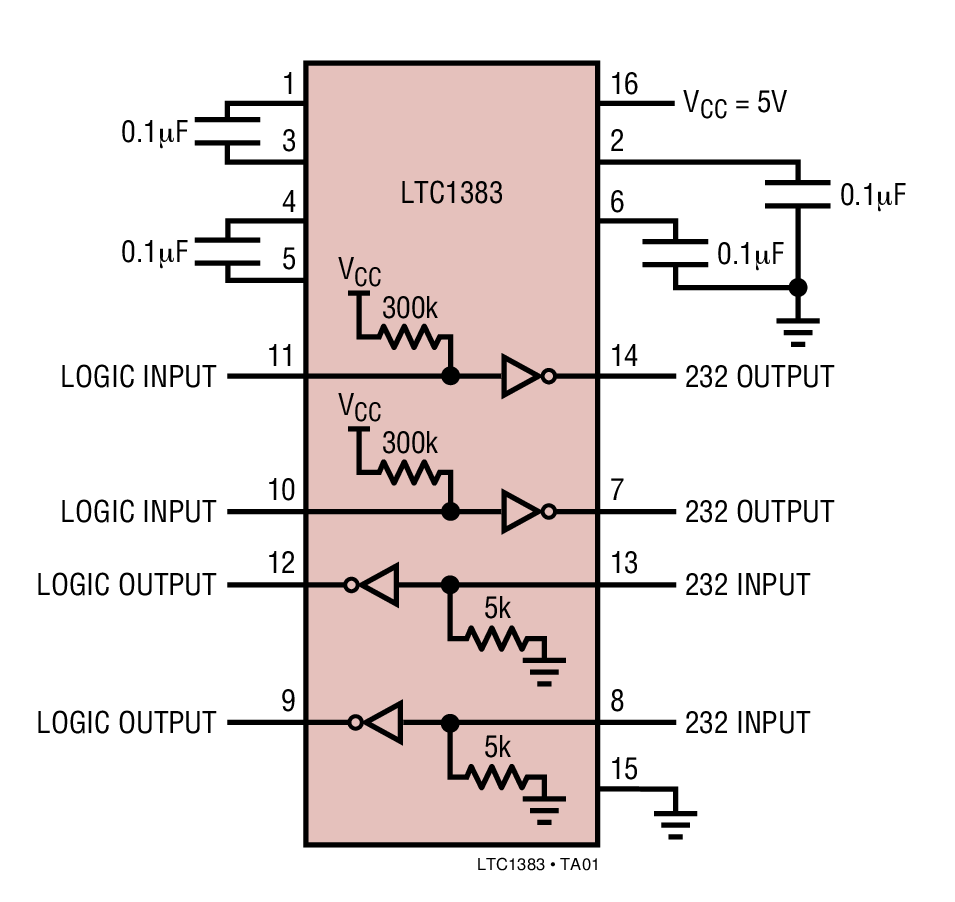

LTC1383典型应用图例一
LTC1383典型应用图例二
LTC1383 - 封装图解：

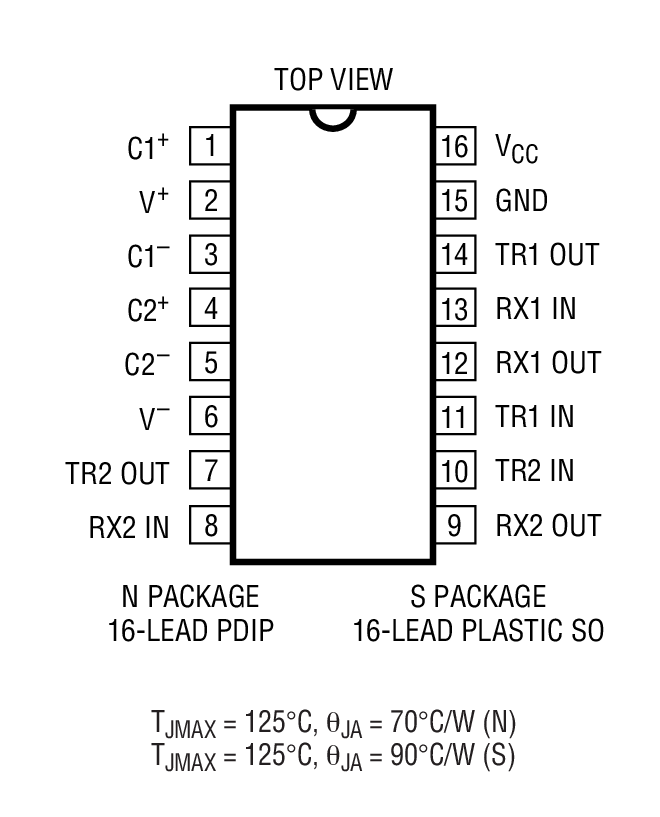

LTC1383封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1383介绍

LTC1383 - LTC1383是5V Low Power RS232 Transceiver

LTC1383是LINEAR凌力尔特公司的一款RS232 / RS562 收发器产品，LTC1383是LTC1383是5V Low Power RS232 Transceiver，本站介绍了LTC1383的封装应用图解、特点和优点、功能等，并给出了与LTC1383相关的LINEAR元器件型号供参考。

LTC1383 - LTC1383是5V Low Power RS232 Transceiver - RS232 / RS562 收发器 - 接口器件 - 凌力尔特

LTC1383 - 5V Low Power RS232 Transceiver

LTC1383 - 5V Low Power RS232 Transceiver - Linear Technology（凌力尔特）

功能描述

The LTC?1383 is an ultra-low power 2-driver/2-receiver RS232 transceiver that operates from a single 5V supply. The charge pump requires only four space saving 0.1μF capacitors. The supply current (ICC)of the transceiver is only 220μA with driver outputs unloaded.

The LTC1383 is fully compliant with all data rate and overvoltage RS232 specifications. The transceiver canoperate up to 120kbaud with a 2500pF, 3k Ω load. Both driver outputs and receiver inputs can be forced to ?25V without damage and can survive multiple ±10kV ESD strikes.

特点
  • Operates from a Single 5V Supply
  • Low Supply Current: Icc = 220µA
  • ESD Protection Over ±10kV
  • Available in 16-Pin SOIC Narrow Package
  • Uses Small Capacitors: 0.1µF
  • Operates to 120kBaud
  • Output Overvoltage Does Not Force Current Back into Supplies
  • RS232 I/O Lines Can Be Forced to ±25V Without Damage
  • Pin Compatible with LT1181A and MAX232A
    • 应用
  • Notebook Computers
  • Palmtop Computers
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1383CN N-16 C $3.75 $2.95
    LTC1383CN#PBF N-16 C $3.75 $2.95
    LTC1383CS SO-16 C $3.75 $2.95
    LTC1383CS#PBF SO-16 C $3.75 $2.95
    LTC1383CS#TR SO-16 C $3.01
    LTC1383CS#TRPBF SO-16 C $3.01
    LTC1383IN N-16 I $4.30 $3.40
    LTC1383IN#PBF N-16 I $4.30 $3.40
    LTC1383IS SO-16 I $4.30 $3.40
    LTC1383IS#PBF SO-16 I $4.30 $3.40
    LTC1383IS#TR SO-16 I $3.46
    LTC1383IS#TRPBF SO-16 I $3.46
