LTC3128典型应用图例

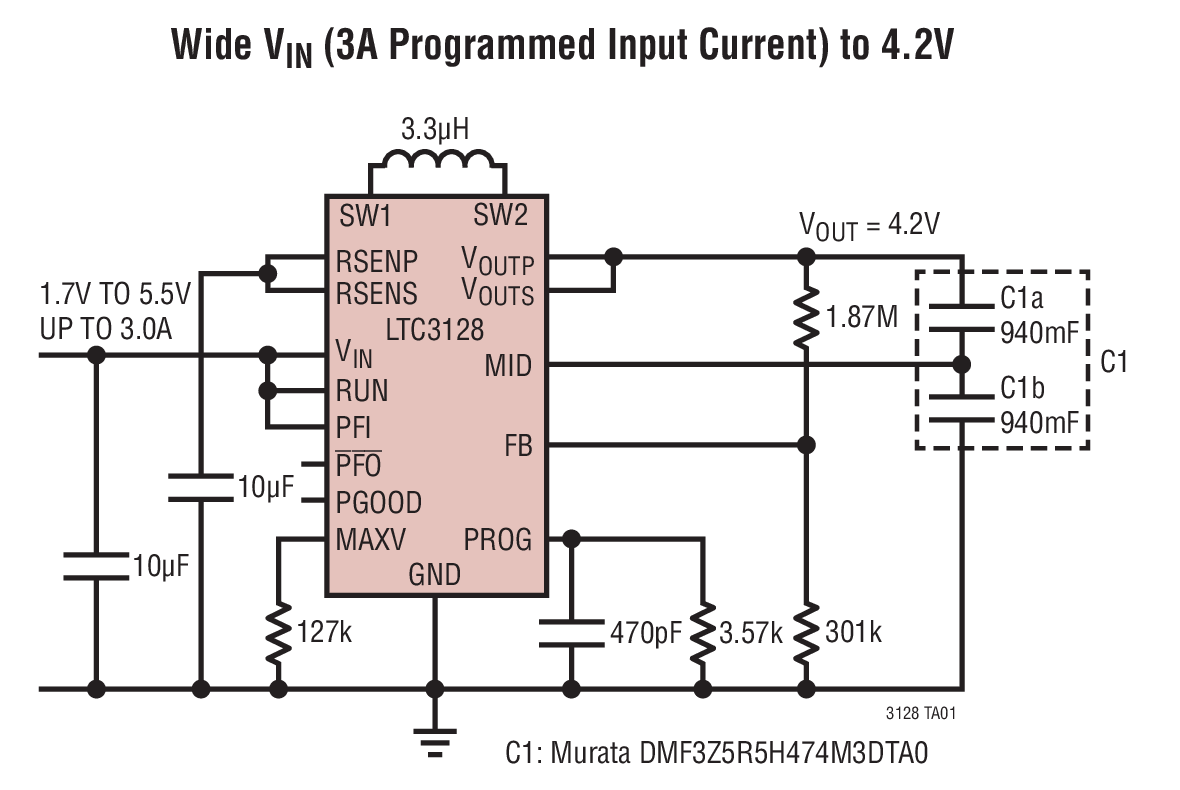

LTC3128典型应用图例一

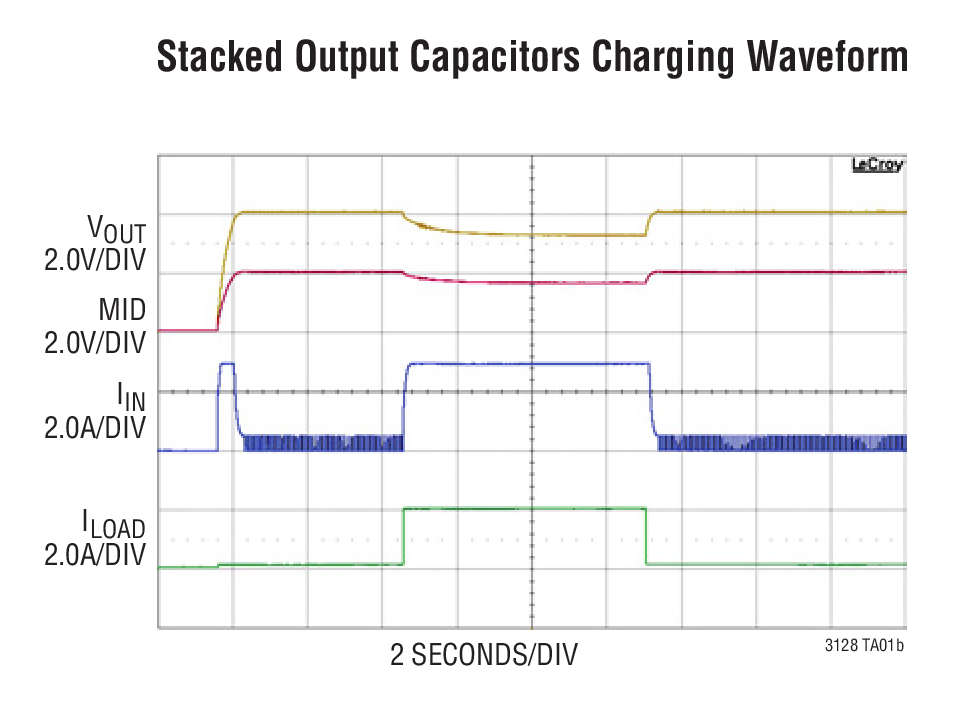

LTC3128典型应用图例二
LTC3128封装图解

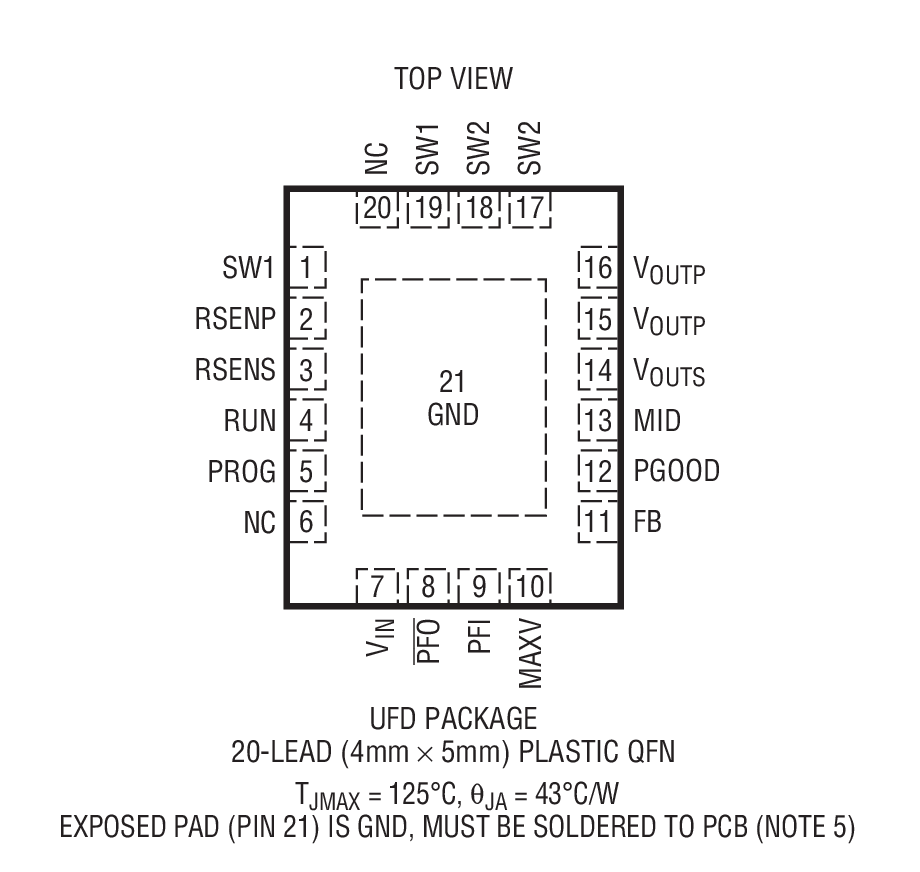

LTC3128封装图解一

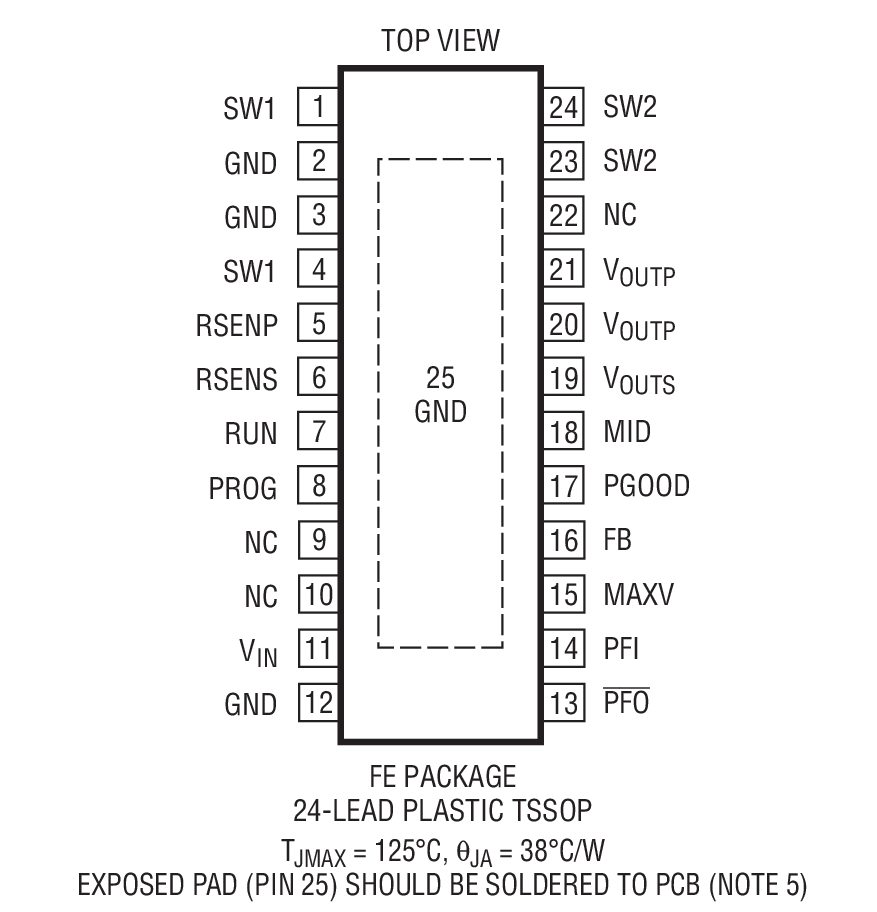

LTC3128封装图解二
LTC3128是具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器

LTC3128 - 具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器

LTC3128 - 具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器 - Linear Technology(凌力尔特)

功能描述

LTC3128 是一款高效率、降压-升压型 DC/DC 超级电容器充电器。其可在输入电压高于、低于或等于输出电压的情况下高效运作。LTC3128 具有准确的可编程平均输入电流限值、主动电荷平衡功能和可编程最大电容器电压。这种特性组合使得 LTC3128 非常适合于对后备电源系统中的大电容器进行安全的充电和保护。输入电流限值和最大电容器电压均采用单个电阻器来设置。平均输入电流可在一个 0.5A 至 3A 的可编程范围内进行准确的控制,而个别的最大电容器电压则可以设定在 1.8V 至 3.0V 之间。

LTC3128 的其他特点包括在突发模式 (Burst Mode) 操作中从VOUT 吸收的静态电流<2μA、准确的电源良好和电源故障指示器、以及热过载保护功能。LTC3128 采用扁平的耐热性能增强型 20 引脚 4mm x 5mm x 0.75mm QFN 封装和 24 引脚 TSSOP 封装。

特点
  • 准确度达 ±2% 的可编程 (高达 3A) 平均输入电流限值
  • 可编程最大电容器电压限值
  • 主动电荷平衡用于实现不匹配电容器的快速充电
  • 可给单个电容器或堆叠式电容器充电
  • VIN 范围:1.73V 至 5.5V
  • VOUT 范围:1.8V 至 5.5V
  • 当充电时从 VOUT 吸收的静态电流 <2μA
  • 在停机模式中提供输出断接:<1μA IQ 停机电流
  • 电源良好比较器
  • 电源故障指示器
  • 耐热性能增强型 20 引脚 (4mm x 5mm x 0.75mm) QFN 封装和 24 引脚 TSSOP 封装
  • 应用
  • 基于超级电容器的后备电源
  • 存储器后备
  • 服务器、RAID、RF 系统
  • 工业、通信、计算
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3128EFE#PBF TSSOP-24 E $6.36 $4.45
    LTC3128EFE#TRPBF TSSOP-24 E $4.51
    LTC3128EUFD#PBF 4x5 QFN-20 E $5.64 $3.95
    LTC3128EUFD#TRPBF 4x5 QFN-20 E $4.01
    LTC3128IFE#PBF TSSOP-24 I $6.93 $4.85
    LTC3128IFE#TRPBF TSSOP-24 I $4.91
    LTC3128IUFD#PBF 4x5 QFN-20 I $6.07 $4.25
    LTC3128IUFD#TRPBF 4x5 QFN-20 I $4.31
