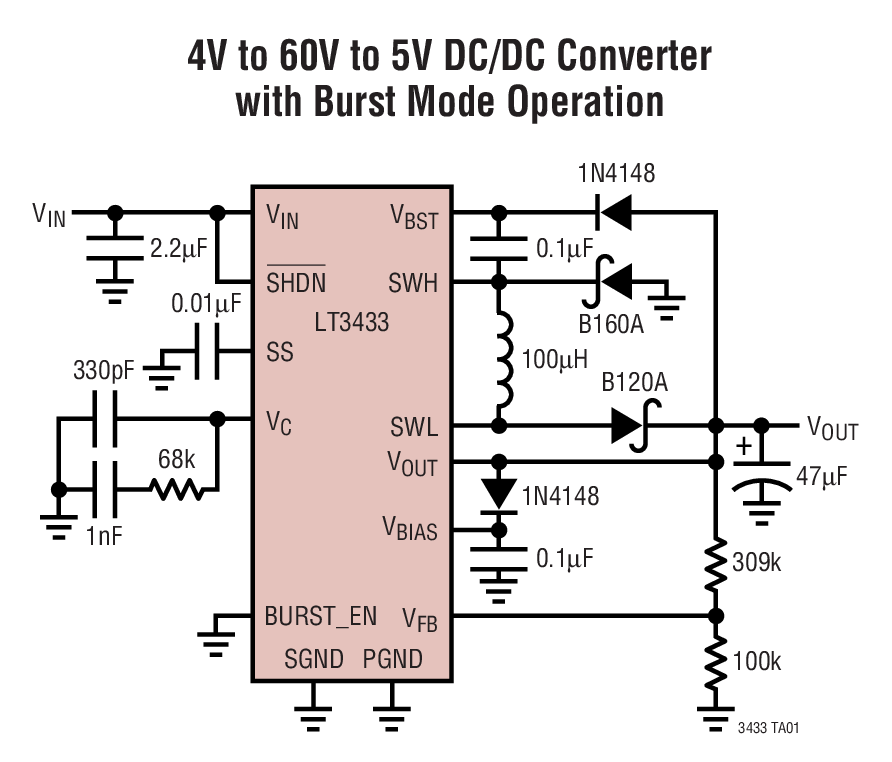

LT3433典型应用图例一

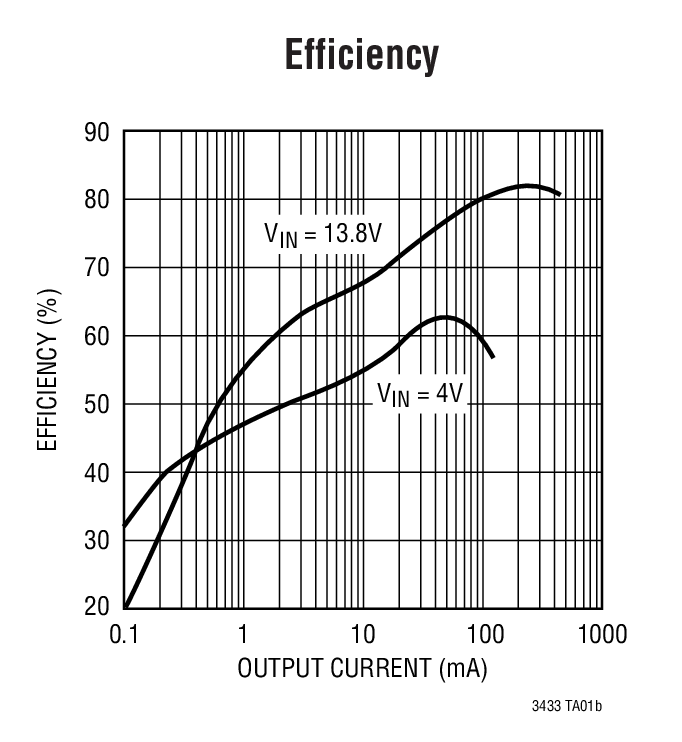

LT3433典型应用图例二
LT3433 - 封装图解：

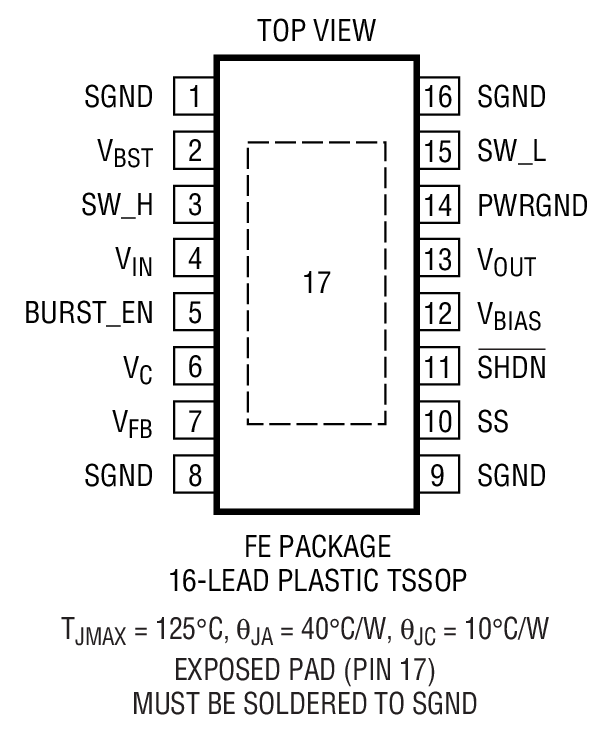

LT3433封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3433介绍

LT3433 - LT3433是High Voltage Step-Up/Step-Down DC/DC Converter

LT3433是LINEAR凌力尔特公司的一款微功率降压产品，LT3433是LT3433是High Voltage Step-Up/Step-Down DC/DC Converter，本站介绍了LT3433的封装应用图解、特点和优点、功能等，并给出了与LT3433相关的LINEAR元器件型号供参考。

LT3433 - LT3433是High Voltage Step-Up/Step-Down DC/DC Converter - 微功率降压 - 电源管理 - 凌力尔特

LT3433 - High Voltage Step-Up/Step-Down DC/DC Converter

LT3433 - High Voltage Step-Up/Step-Down DC/DC Converter - Linear Technology（凌力尔特）

功能描述

The LT3433 is a 200kHz fixed-frequency current mode switching regulator that provides both step-up and stepdown regulation using a single inductor. The IC operates over a 4V to 60V input voltage range making it suitable for use in various wide input voltage range applications such as automotive electronics that must withstand both load dump and cold crank conditions.

Internal control circuitry monitors system conditions and converts from single switch buck operation to dual switch bridged operation when required, seamlessly changing between step-down and step-up voltage conversion.

Optional Burst Mode operation reduces no-load quiescent current to 100µA and maintains high efficiencies with light loads.

Current limit foldback and frequency foldback help prevent inductor current runaway during start-up. Programmable soft-start helps prevent output overshoot at start-up.

The LT3433 is available in a 16-lead thermally enhanced TSSOP package.

特点
  • Automatic Step-Up and Step-Down Conversion
  • Uses a Single Inductor
  • Wide 4V to 60V Input Voltage Range
  • VOUT from 3.3V to 20V
  • Dual Internal 500mA Switches
  • 100µA No-Load Quiescent Current
  • Low Current Shutdown
  • ±1% Output Voltage Accuracy
  • 200kHz Operating Frequency
  • Boosted Supply Pin to Saturate High Side Switch
  • Frequency Foldback Protection
  • Current Limit Foldback Protection
  • Current Limit Unaffected by Duty Cycle
  • 16-lead Thermally Enhanced TSSOP Package
    • 应用
  • 12V Automotive Systems
  • Wall Adapter Powered Systems
  • Battery Power Voltage Buffering
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3433EFE TSSOP-16 E $4.64 $3.25
    LT3433EFE#PBF TSSOP-16 E $4.64 $3.25
    LT3433EFE#TR TSSOP-16 E $3.37
    LT3433EFE#TRPBF TSSOP-16 E $3.37
    LT3433IFE TSSOP-16 I $5.36 $3.75
    LT3433IFE#PBF TSSOP-16 I $5.36 $3.75
    LT3433IFE#TR TSSOP-16 I $3.87
    LT3433IFE#TRPBF TSSOP-16 I $3.87
