LTC3806技术文档下载：

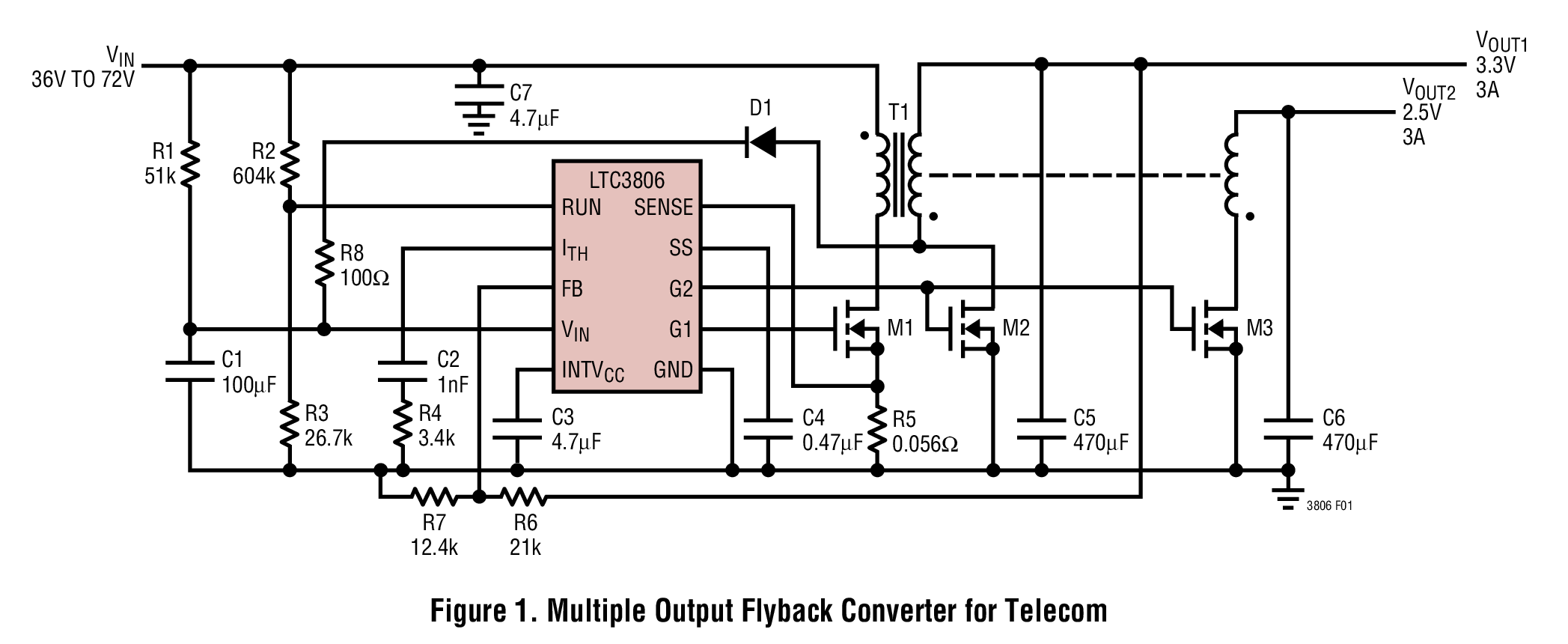

LTC3806 - 典型应用图例：

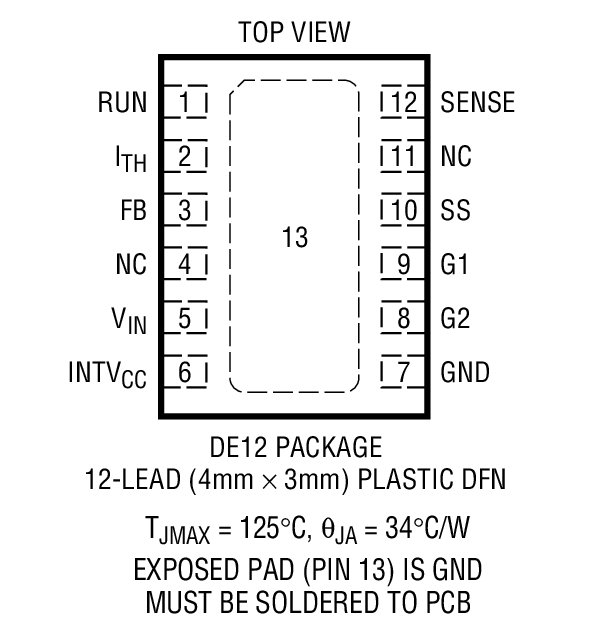

LTC3806 - 封装图解：
LTC3806 - LTC3806是同步反激式 DC/DC 控制器
LTC3806是Linear公司的一款反激式、正激式和隔离式控制器产品，LTC3806是同步反激式 DC/DC 控制器，本站介绍了LTC3806的封装应用图解、特点和优点、功能等，并给出了与LTC3806相关的凌力尔特元器件型号供参考。
LTC3806 - 同步反激式 DC/DC 控制器
LTC3806 - 同步反激式 DC/DC 控制器 - Linear Technology（凌力尔特）
功能描述
LTC3806 是一款电流模式同步反激式控制器，用于驱动 N 沟道功率 MOSFET，且只需非常少的外部元件。该器件面向那些需要多个输出的中等功率应用。与异步转换器相比，同步整流提供了较高的效率，并且改善了输出交叉调节性能。
该 IC 内置了所有必需的控制电路，包括一个 250kHz 振荡器、具迟滞的精准欠压闭锁电路、用于主开关和同步开关的栅极驱动器、电流模式控制电路和软起动电路。
可编程软起动电路减小了浪涌电流。这使符合相应标准的 PoE (以太网供电) 电源的设计变得容易起来。
低启动电流降低了启动电阻器中的功耗，并减小了外部启动电容器的电容值。
LTC3806 采用 12 引脚、裸露衬垫 DFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3806EDE | 4x3 DFN-12 | E | $5.00 | $3.40 |
| LTC3806EDE#PBF | 4x3 DFN-12 | E | $5.00 | $3.40 |
| LTC3806EDE#TR | 4x3 DFN-12 | E | $3.50 | |
| LTC3806EDE#TRPBF | 4x3 DFN-12 | E | $3.50 |
