LTC2351-14技术文档下载:
LTC2351-14技术文档产品手册下载
LTC2351-14 - 典型应用图例:

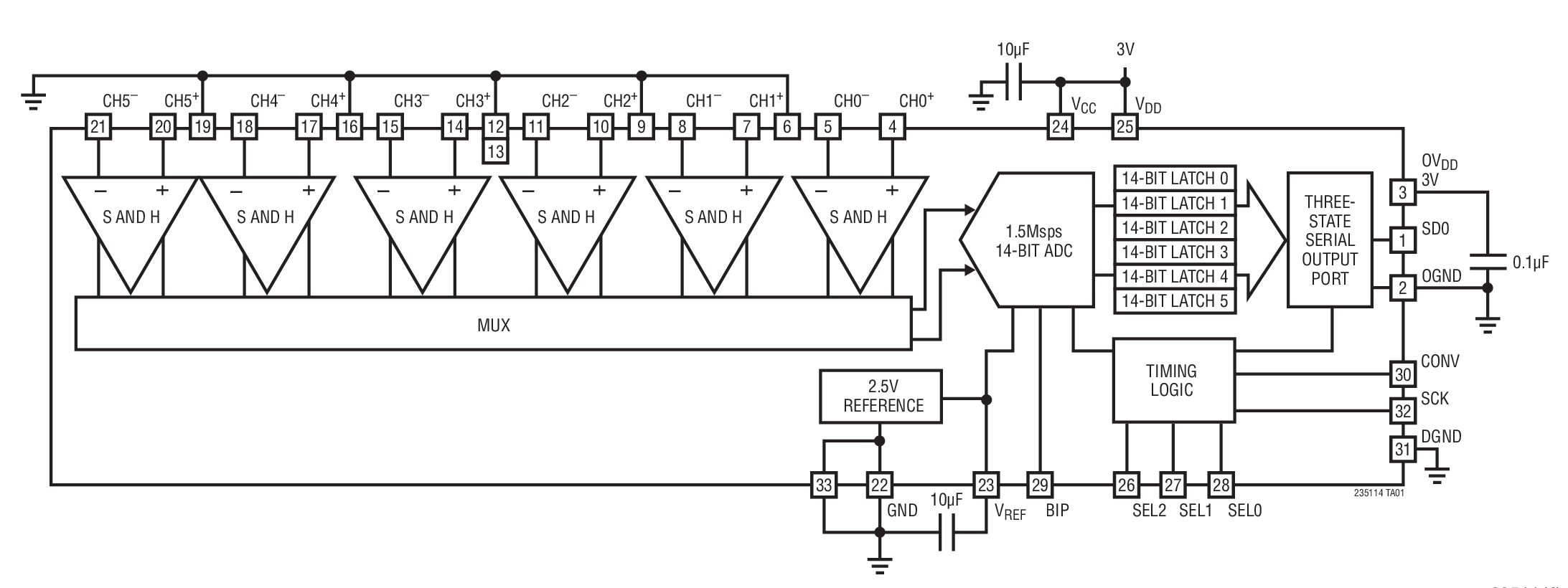

LTC2351-14典型应用图例一
LTC2351-14 - 封装图解:

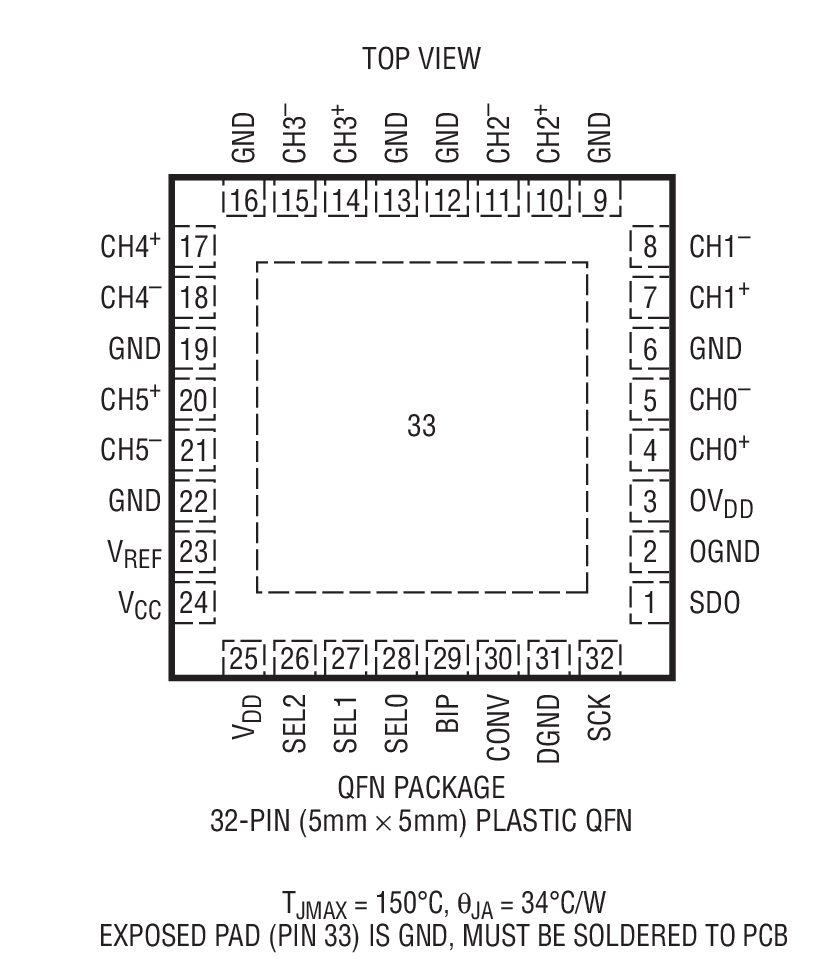

LTC2351-14封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2351-14介绍
LTC2351-14 - LTC2351-14是具停机功能的 6 通道、14 位、1.5Msps 同时采样 ADC

LTC2351-14是Linear公司的一款通用型 SAR ADC产品,LTC2351-14是具停机功能的 6 通道、14 位、1.5Msps 同时采样 ADC,本站介绍了LTC2351-14的封装应用图解、特点和优点、功能等,并给出了与LTC2351-14相关的凌力尔特元器件型号供参考。

LTC2351-14 - 具停机功能的 6 通道、14 位、1.5Msps 同时采样 ADC

LTC2351-14 - 具停机功能的 6 通道、14 位、1.5Msps 同时采样 ADC - Linear Technology(凌力尔特)

功能描述

LTC2351-14 是一款 14 位、1.5Msps ADC,具有 6 个同时采样差分输入。该器件仅从单 3V电源吸收 5.5mA 电流,并采用纤巧型 32 引脚 (5mm x 5mm) QFN 封装。一种睡眠停机模式能够进一步把功耗降低至 12μW。低功率与纤巧型封装的组合使 LTC2351-14 成为便携式应用的合适之选。

LTC2351-14 包含 6 个单独的差分输入,在 CONV 信号的上升沿上对这些差分输入进行同时采样。然后,以一个每通道 250ksps 的速率对这 6 个采样输入进行转换。

83dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量,以免除接地环路和共模噪声。

该器件可对 0V 至 2.5V 单极输入进行差分转换,或者,也可对 ±1.25V 双极输入进行差分转换,这取决于 BIP 引脚的状态。只要差分输入范围得以保持,则任何模拟输入都可以拥有轨至轨的摆幅。

可以缩短转换序列,以对少于 6 个通道实施转换,这取决于 SEL2、SEL1 和 SEL0 输入的逻辑状态。

串行接口在 96 个时钟周期中发送 6 个转换结果,以获得与标准串行接口的兼容性。

特点
  • 具有 6 个同时采样差分输入的 1.5Msps ADC
  • 每个通道的吞吐速率为 250ksps
  • 75dB SINAD
  • 低功耗:16.5mW
  • 3V 单电源操作
  • 2.5V 内部带隙基准,可利用外部基准对其取代
  • 三线式 SPI 兼容型串行接口
  • 内部转换操作由 CONV 信号来触发
  • “睡眠”(12μW) 停机模式
  • “打盹”(4.5mW) 停机模式
  • 0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围
  • 83dB 共模抑制
  • 纤巧型 32 引脚 (5mm x 5mm) QFN 封装
  • 应用
  • 多相功率测量
  • 多相电动机控制
  • 数据采集系统
  • 不可间断电源
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2351CUH-14#PBF 5x5 QFN-32 C $13.84 $9.45
    LTC2351CUH-14#TRPBF 5x5 QFN-32 C $9.51
    LTC2351HUH-14#PBF 5x5 QFN-32 H $17.81 $12.47
    LTC2351HUH-14#TRPBF 5x5 QFN-32 H $12.53
    LTC2351IUH-14#PBF 5x5 QFN-32 I $16.61 $11.34
    LTC2351IUH-14#TRPBF 5x5 QFN-32 I $11.40
