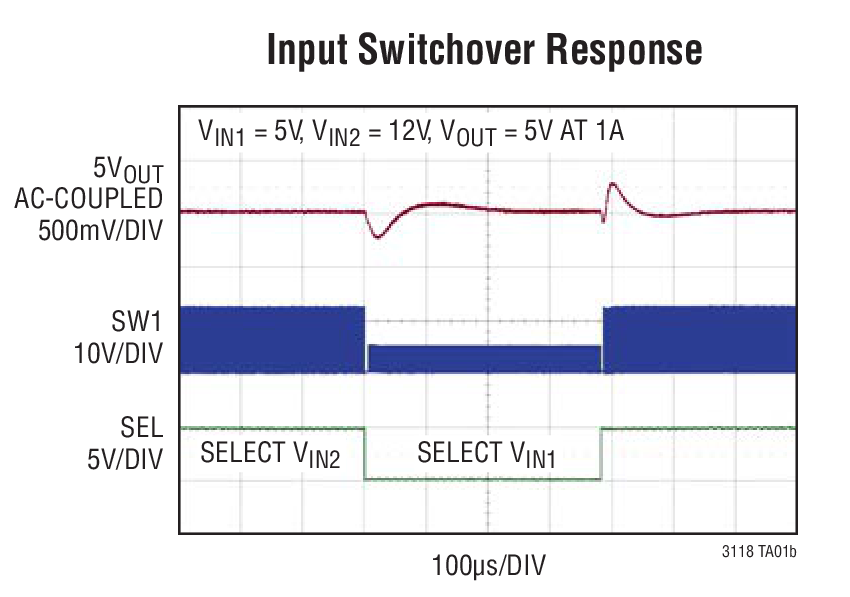

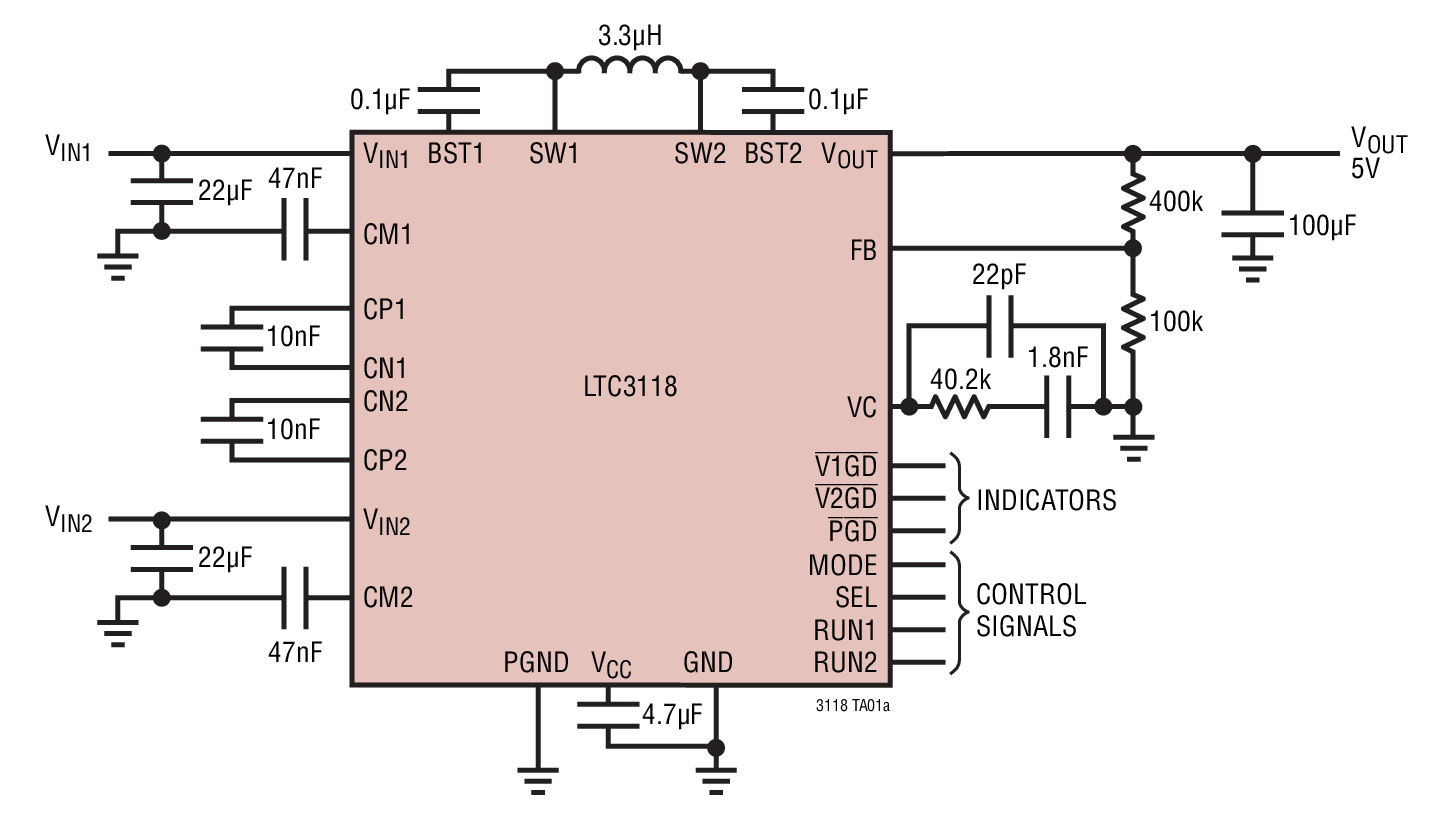

LTC3118 - 典型应用图例：

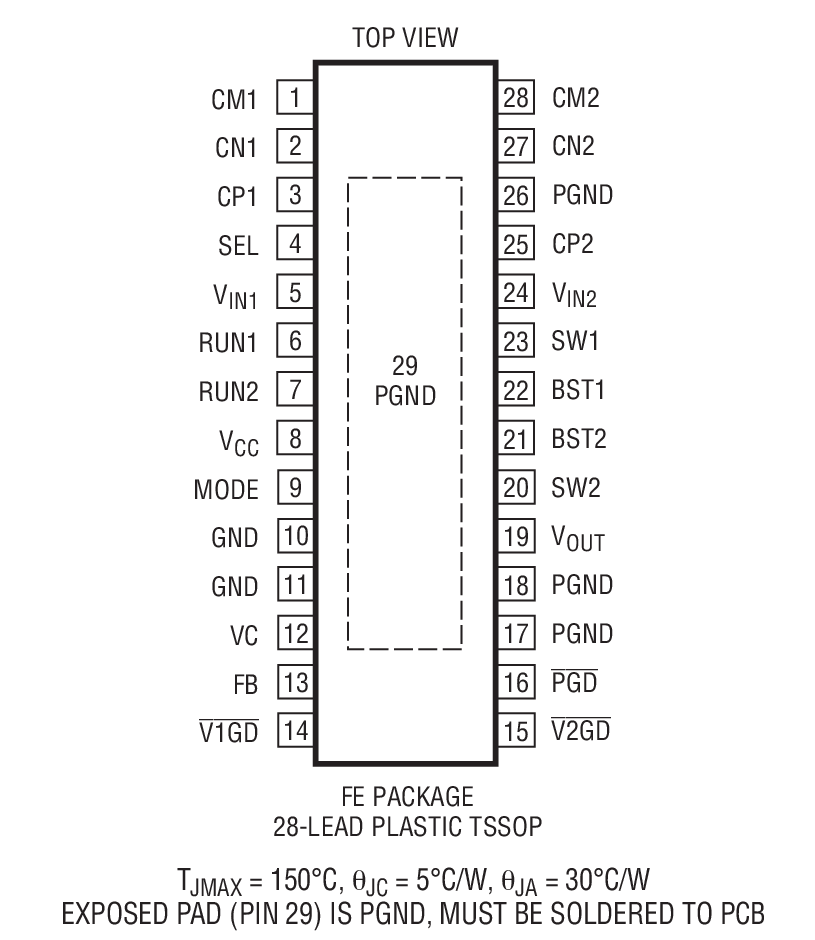

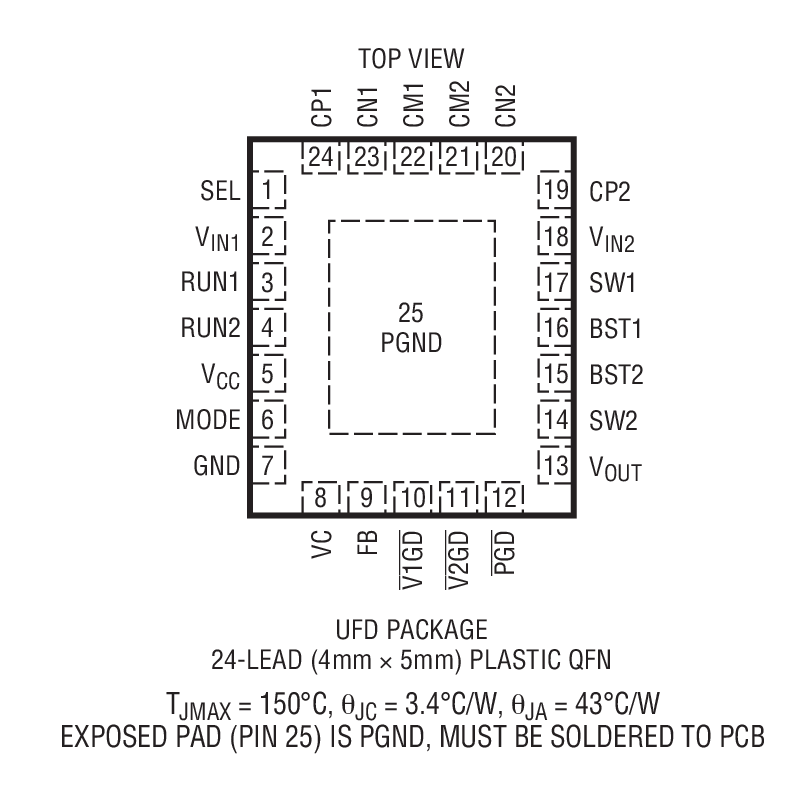

LTC3118 - 封装图解：

LINEAR凌力尔特芯片：

LTC3118 - LTC3118是具低损耗双路输入 PowerPath 的 18V、2A 降压-升压型 DC/DC 转换器

LTC3118是LINEAR凌力尔特公司的一款PowerPath 控制器和理想二极管产品，LTC3118是LTC3118是具低损耗双路输入 PowerPath 的 18V、2A 降压-升压型 DC/DC 转换器，本站介绍了LTC3118的封装应用图解、特点和优点、功能等，并给出了与LTC3118相关的LINEAR元器件型号供参考。

LTC3118 - LTC3118是具低损耗双路输入 PowerPath 的 18V、2A 降压-升压型 DC/DC 转换器 - PowerPath 控制器和理想二极管 - 航天和严酷环境 - 凌力尔特

LTC3118 - 具低损耗双路输入 PowerPath 的 18V、2A 降压-升压型 DC/DC 转换器

LTC3118 - 具低损耗双路输入 PowerPath 的 18V、2A 降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）

功能描述

LTC3118 是一款双路输入、宽电压范围同步降压-升压型 DC/DC 转换器，其具有一种智能、集成型、低损耗电源通路 (PowerPath) 控制功能。独特的电源架构可在从输入电源至一个高于、低于或等于输入的可编程输出电压范围内实现高效运作。高达 18V 的电压能力提供了针对多种应用和电源的灵活性和电压裕量。

LTC3118 采用一种低噪声、电流模式架构和一个固定的 1.2MHz PWM 模式频率，从而最大限度地缩减了解决方案占板面积。如欲在轻负载条件下实现高效率，则可选择自动突发模式操作，在睡眠模式中仅消耗 50μA 的静态电流。

系统级特性包括理想二极管或 VIN 优先级模式、VIN 和 VOUT 电源良好指示器、准确的 RUN 比较器 (以设置独立的 UVLO 门限)、以及停机模式中的输出断接功能。其他特点包括 2μA 停机电流、短路保护、软起动、电流限制和热过载保护功能。

LTC3118 可提供耐热性能增强型 24 引脚 4mm x 5mm QFN 封装和 28 引脚 TSSOP 封装。

特点

集成型高效率双路输入 PowerPath™ 和降压-升压型 DC/DC 转换器

理想二极管或优先级 VIN 选择模式

VIN1 和 VIN2 范围：2.2V 至 18V

VOUT 范围：2V 至 18V

任一 VIN 可以高于、低于或等于 VOUT

可在 2A 产生 5V (对于 VIN > 6V)

1.2MHz 低噪声固定频率操作

电流模式控制

全内部 N 沟道 MOSFET

引脚可选的 PWM 或突发模式 (Burst Mode) 操作

准确、独立的 RUN 引脚门限

效率高达 94%

VIN 和 VOUT 电源良好指示器

IQ 在睡眠模式为 50μA，在停机时则为 2μA

4mm x 5mm 24 引脚 QFN 封装或 28 引脚 TSSOP 封装

应用

具有多种输入电源的系统

后备电源系统

墙上适配器或锂离子电池输入至 5VOUT

用于提供备用电源的电池或超级电容器输入

取代二极管 “或” 设计以实现更高的效率、灵活性和性能

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3118EFE#PBF	TSSOP-28	E	$8.57	$6.00
LTC3118EFE#TRPBF	TSSOP-28	E		$6.06
LTC3118EUFD#PBF	4x5 QFN-24	E	$8.22	$5.75
LTC3118EUFD#TRPBF	4x5 QFN-24	E		$5.81
LTC3118HFE#PBF	TSSOP-28	H	$9.79	$6.85
LTC3118HFE#TRPBF	TSSOP-28	H		$6.91
LTC3118HUFD#PBF	4x5 QFN-24	H	$9.40	$6.58
LTC3118HUFD#TRPBF	4x5 QFN-24	H		$6.64
LTC3118IFE#PBF	TSSOP-28	I	$9.43	$6.60
LTC3118IFE#TRPBF	TSSOP-28	I		$6.66
LTC3118IUFD#PBF	4x5 QFN-24	I	$9.04	$6.33
LTC3118IUFD#TRPBF	4x5 QFN-24	I		$6.39
LTC3118MPFE#PBF	TSSOP-28	MP	$25.46	$17.82
LTC3118MPFE#TRPBF	TSSOP-28	MP		$17.88
LTC3118MPUFD#PBF	4x5 QFN-24	MP	$24.40	$17.08
LTC3118MPUFD#TRPBF	4x5 QFN-24	MP		$17.14
