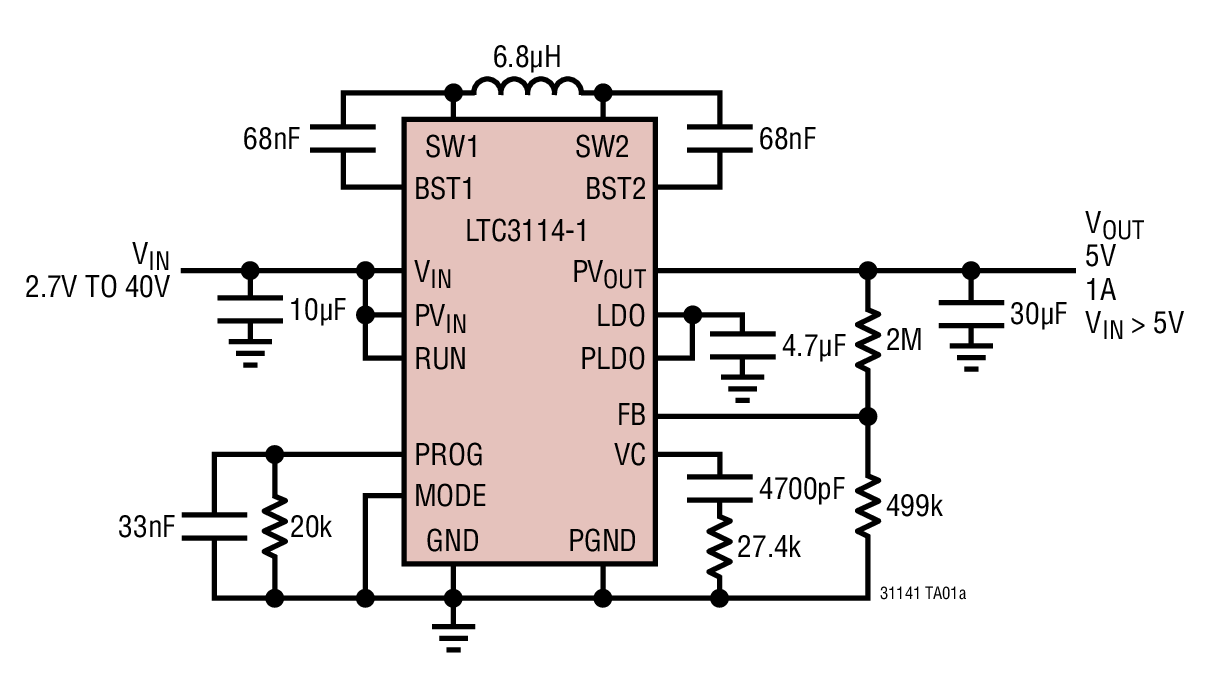

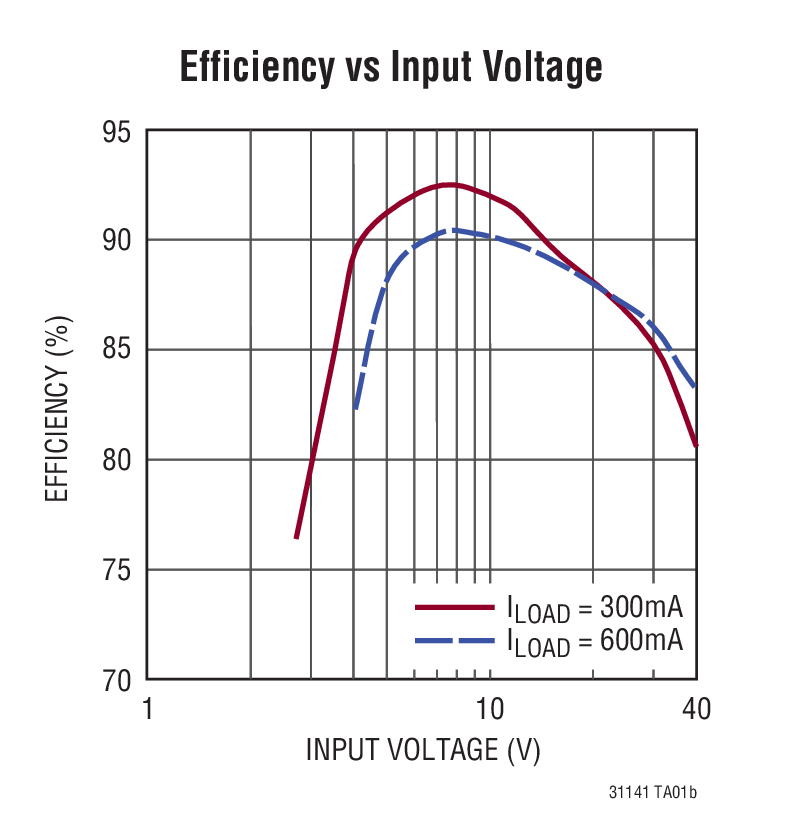

LTC3114-1 - 典型应用图例：

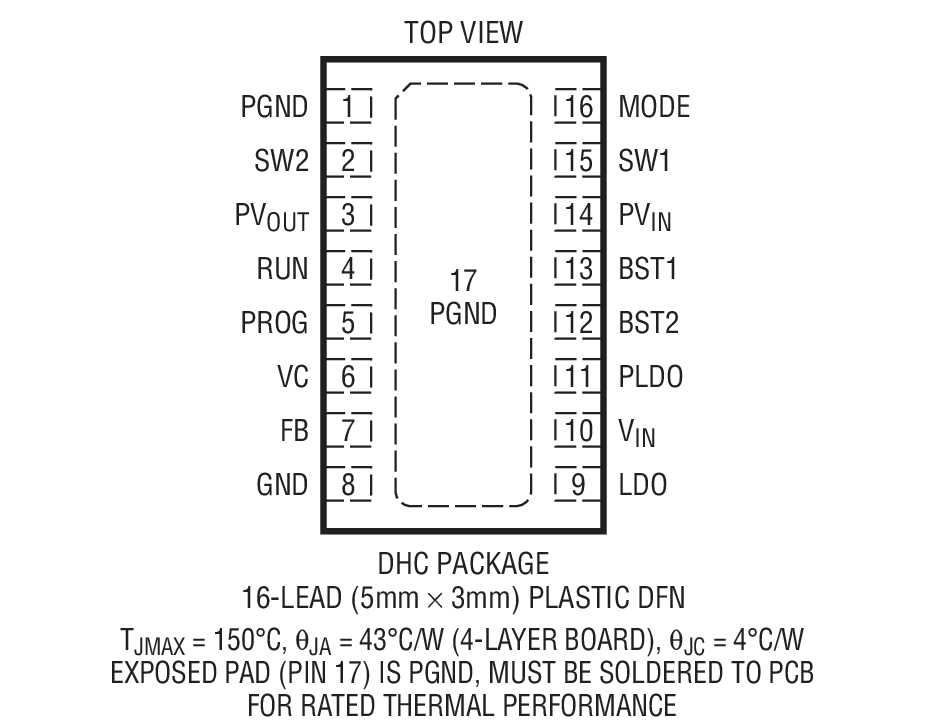

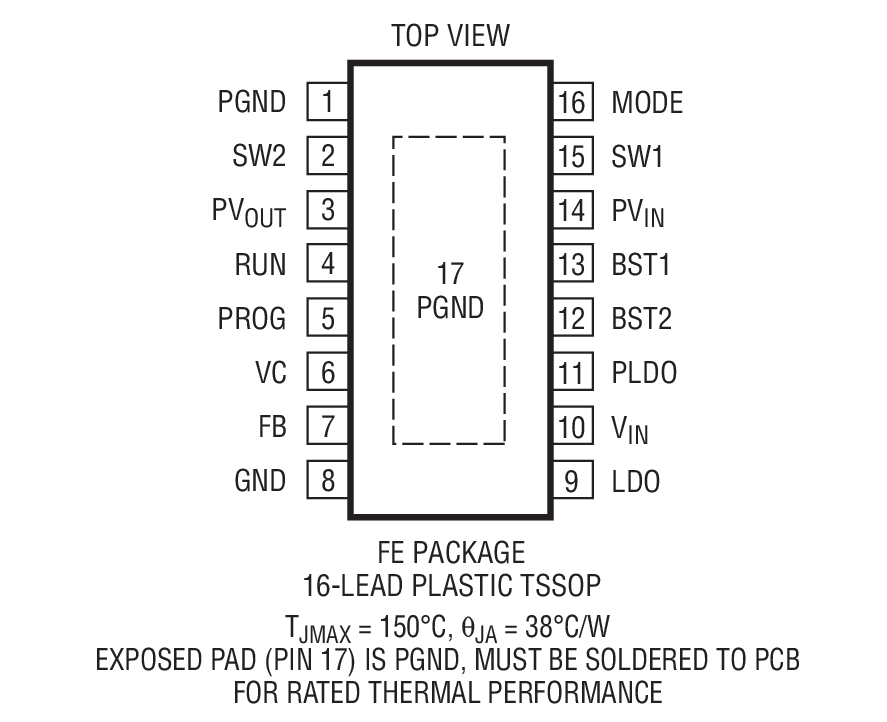

LTC3114-1 - 封装图解：
LINEAR凌力尔特芯片：
- LT1374CS8#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC2196A-A - 开发板，套件，编程器 > 评估板 > 数模转换器（DAC）评估板
- DC1762A-D - 开发板，套件，编程器 > 评估板 > 模数转换器（ADC）评估板
- LTC2862ACS8-2#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC2757AILX#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1965ET-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT3580HMS8E#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2636HMS-HMX8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC6992MPS6-1#TRMPBF - 集成电路（IC） > 时钟/定时 > 可编程定时器和振荡器
- DC241C - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- DC1147A-C - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
- LTC2634HMSE-LZ8#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC6911HMS-1#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC1393CGN#TRPBF - 集成电路（IC） > 接口 > 模拟开关，多路复用器，解复用器
- LTC3210EUD-3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- LT3063EDCB-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2246IUH#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2923IMS#PBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC2634IUD-LMX12#PBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1638IDD#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LTC3114-1 - LTC3114-1是具可编程输出电流的 40V、1A 同步降压-升压型 DC/DC 转换器
LTC3114-1是LINEAR凌力尔特公司的一款内部开关电源降压-升压产品，LTC3114-1是LTC3114-1是具可编程输出电流的 40V、1A 同步降压-升压型 DC/DC 转换器，本站介绍了LTC3114-1的封装应用图解、特点和优点、功能等，并给出了与LTC3114-1相关的LINEAR元器件型号供参考。
LTC3114-1 - LTC3114-1是具可编程输出电流的 40V、1A 同步降压-升压型 DC/DC 转换器 - 内部开关电源降压-升压 - 航天和严酷环境 - 凌力尔特
LTC3114-1 - 具可编程输出电流的 40V、1A 同步降压-升压型 DC/DC 转换器
LTC3114-1 - 具可编程输出电流的 40V、1A 同步降压-升压型 DC/DC 转换器 - Linear Technology（凌力尔特）
功能描述
LTC3114-1 是一款通用的宽工作电压范围同步单片式降压-升压型 DC/DC 转换器，其具有可编程平均输出电流。LTC3114-1 的专有降压-升压型 PWM 控制电路可在整个工作电压范围内提供低噪声操作。电流模式控制确保了优异的电压和负载瞬态响应。
同步、内部 MOSFET 开关和引脚可选的突发模式操作可在整个负载电流范围内保持高效率。平均输出电流利用一个标准电阻器进行设置，并为实现宽输入范围、高效率充电系统或恒定电流、高效率 LED 驱动器提供了基础。稳压器接通可通过准确的 RUN 引脚进行编程。在停机模式中静态电流仅为 3μA。该器件集成了过热保护、短路保护和软起动功能。LTC3114-1 采用16 引脚 3mm x 5mm x 0.75mm DFN 封装和 16 引脚 TSSOP (FE) 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3114EDHC-1#PBF | 5x3 DFN-16 | E | $5.64 | $3.95 |
| LTC3114EDHC-1#TRPBF | 5x3 DFN-16 | E | $4.01 | |
| LTC3114EFE-1#PBF | TSSOP-16 | E | $5.64 | $3.95 |
| LTC3114EFE-1#TRPBF | TSSOP-16 | E | $4.01 | |
| LTC3114HDHC-1#PBF | 5x3 DFN-16 | H | $6.57 | $4.60 |
| LTC3114HDHC-1#TRPBF | 5x3 DFN-16 | H | $4.66 | |
| LTC3114HFE-1#PBF | TSSOP-16 | H | $6.57 | $4.60 |
| LTC3114HFE-1#TRPBF | TSSOP-16 | H | $4.66 | |
| LTC3114IDHC-1#PBF | 5x3 DFN-16 | I | $6.22 | $4.35 |
| LTC3114IDHC-1#TRPBF | 5x3 DFN-16 | I | $4.41 | |
| LTC3114IFE-1#PBF | TSSOP-16 | I | $6.22 | $4.35 |
| LTC3114IFE-1#TRPBF | TSSOP-16 | I | $4.41 | |
| LTC3114MPDHC-1#PBF | 5x3 DFN-16 | MP | $16.76 | $11.73 |
| LTC3114MPDHC-1#TRPBF | 5x3 DFN-16 | MP | $11.79 | |
| LTC3114MPFE-1#PBF | TSSOP-16 | MP | $16.76 | $11.73 |
| LTC3114MPFE-1#TRPBF | TSSOP-16 | MP | $11.79 |
