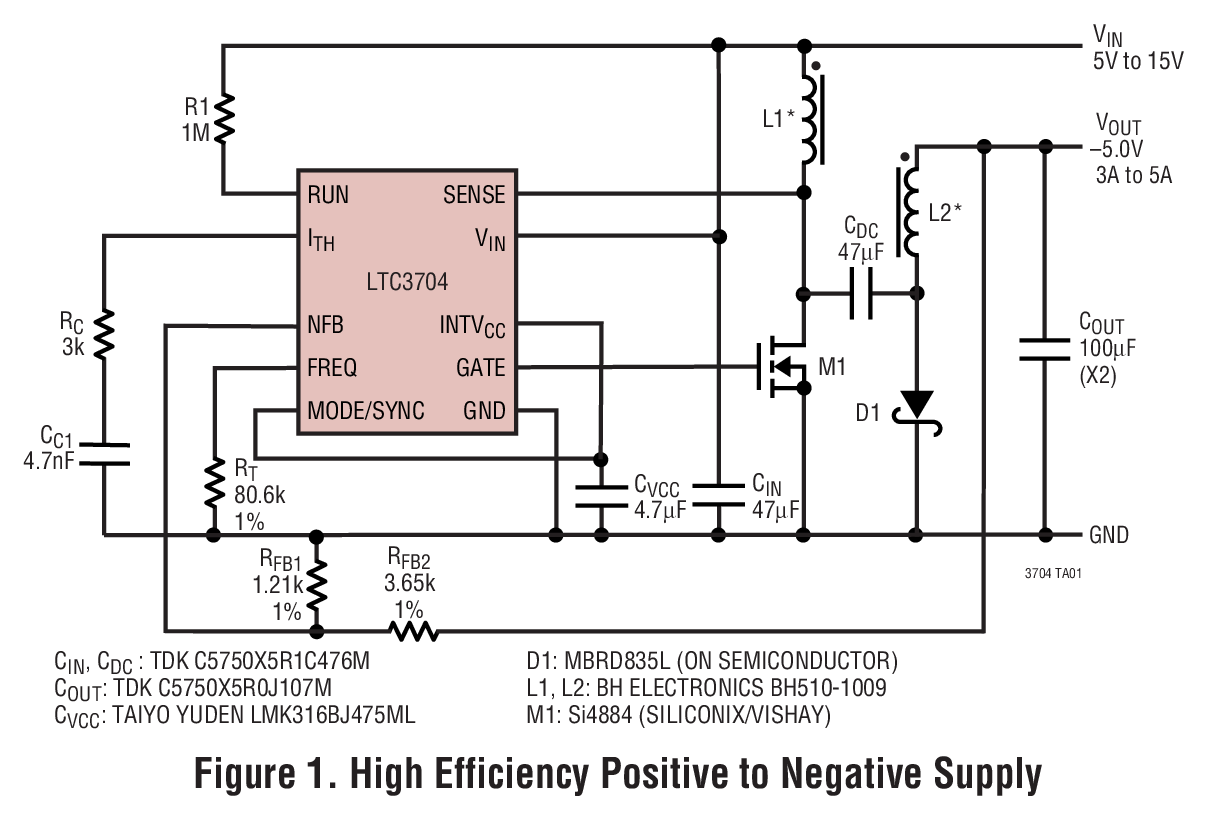

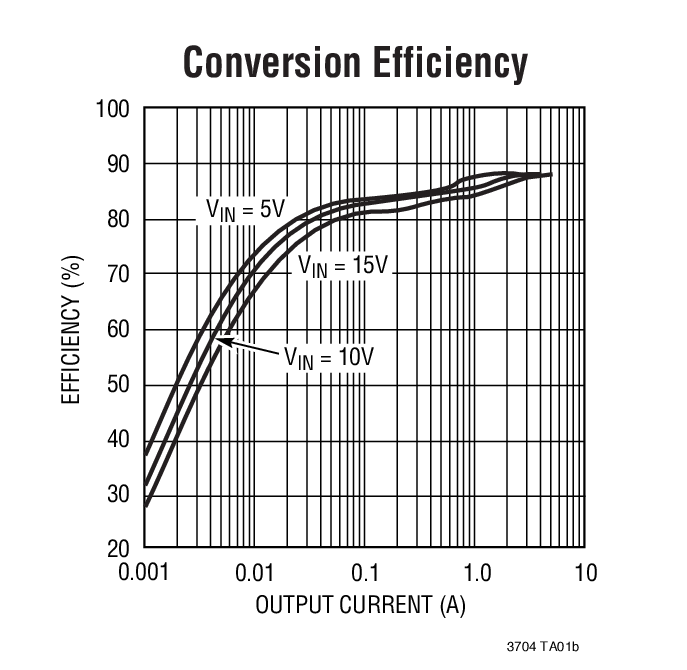

LTC3704 - 典型应用图例：
LTC3704典型应用图例一
LTC3704典型应用图例二

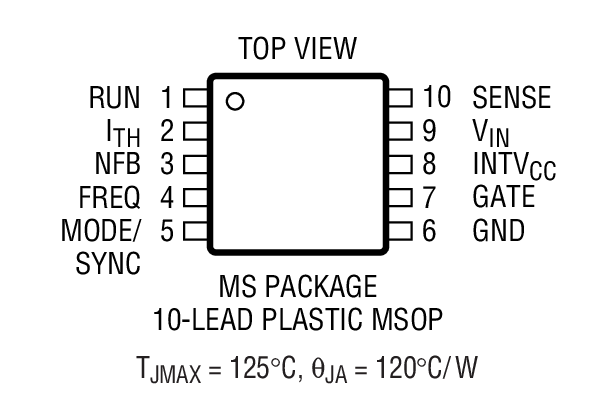

LTC3704 - 封装图解：
LTC3704封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3704介绍

LTC3704 - LTC3704是宽输入范围、No RSENSE? 宽输入范围、正至负 DC/DC 控制器

LTC3704是LINEAR凌力尔特公司的一款负输出稳压器产品，LTC3704是LTC3704是宽输入范围、No RSENSE? 宽输入范围、正至负 DC/DC 控制器，本站介绍了LTC3704的封装应用图解、特点和优点、功能等，并给出了与LTC3704相关的LINEAR元器件型号供参考。

LTC3704 - LTC3704是宽输入范围、No RSENSE? 宽输入范围、正至负 DC/DC 控制器 - 负输出稳压器 - 电源管理 - 凌力尔特

LTC3704 - 宽输入范围、No RSENSE? 宽输入范围、正至负 DC/DC 控制器

LTC3704 - 宽输入范围、No RSENSE? 宽输入范围、正至负 DC/DC 控制器 - Linear Technology（凌力尔特）

功能描述

LTC3704 是一款宽输入范围、电流模式、正至负 DC/DC 控制器，用于驱动一个 N 沟道功率 MOSFET，且只需极少的外部组件。该器件面向低至高功率应用，其通过利用功率 MOSFET 的导通电阻免除了增设一个电流检测电阻器的需要，从而最大限度地提高效率。

这款 IC 的工作频率可利用一个外部电阻器设定在 50kHz 至 1MHz 的范围之内，也可以采用 MODE/SYNC 引脚同步至一个外部时钟。由于在轻负载条件下执行突发模式操作，具有很低的 2.5V 最小工作电源电压和 10μA 的低停机静态电流，因而使得 LTC3704 成为电池供电式系统的理想选择。

对于要求恒定频率操作的应用，可采用 MODE/SYNC 引脚停用突发模式操作功能。通过把 SENSE 引脚连接至位于功率 MOSFET 源极中的一个电阻器，LTC3704 就能适用于那些开关电压高于 36V 的应用。

LTC3704 采用 10 引脚 MSOP 封装。


特点
  • 高效率操作 (无需检测电阻器)
  • 宽输入电压范围：2.5V 至 36V
  • 电流模式操作可提供卓越的瞬态响应
  • 高的最大占空比 (典型值为 92%)
  • ±1% 内部电压基准
  • ±2% RUN 引脚门限 (具 100mV 迟滞)
  • 微功率停机模式：IQ = 10μA
  • 可利用一个外部电阻器设置工作频率 (50kHz 至 1MHz)
  • 可同步至一个频率高达 1.3 x fOSC 的外部时钟
  • 由用户控制的脉冲跳跃或突发模式 (Burst Mode) 操作
  • 内部 5.2V 低压差电压调节器
  • 能够采用一个检测电阻器运作以适合高输出电压应用 (VDS > 36V)
  • 小外形 10 引脚 MSOP 封装
    • 应用
  • 用户线接口电路 (SLIC) 电源
  • 电信电源
  • 便携式电子设备
  • 电缆和 DSL 调制解调器
  • 路由器电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3704EMS MS-10 E $2.68 $1.85
    LTC3704EMS#PBF MS-10 E $2.68 $1.85
    LTC3704EMS#TR MS-10 E $1.91
    LTC3704EMS#TRPBF MS-10 E $1.91
    LTC3704IMS MS-10 I $2.93 $2.05
    LTC3704IMS#PBF MS-10 I $2.93 $2.05
    LTC3704IMS#TR MS-10 I $2.11
    LTC3704IMS#TRPBF MS-10 I $2.11
