当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3025-X
LTC3025-X技术文档下载：
LTC3025-X技术文档产品手册下载
LTC3025-X - 典型应用图例：

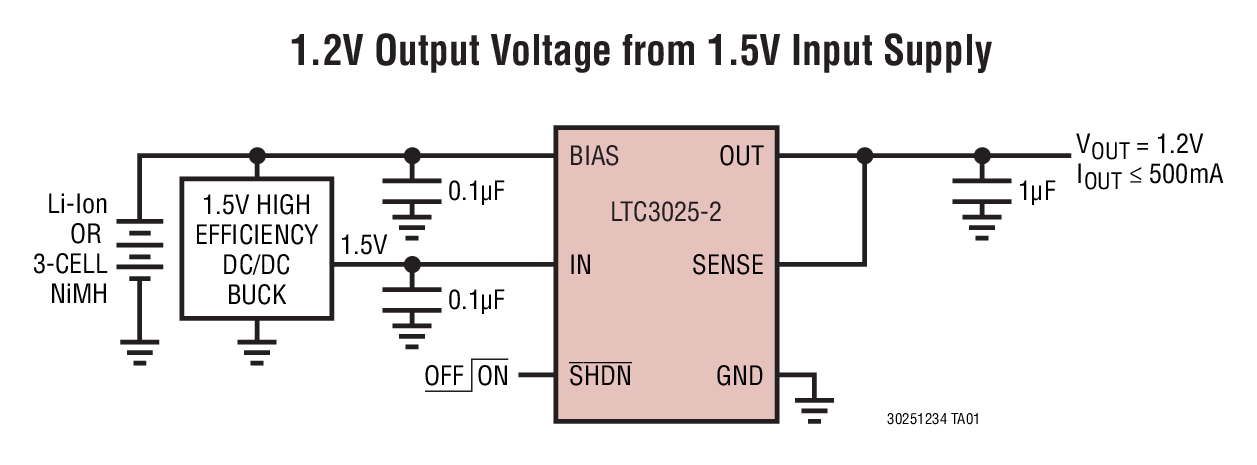

LTC3025-X典型应用图例一

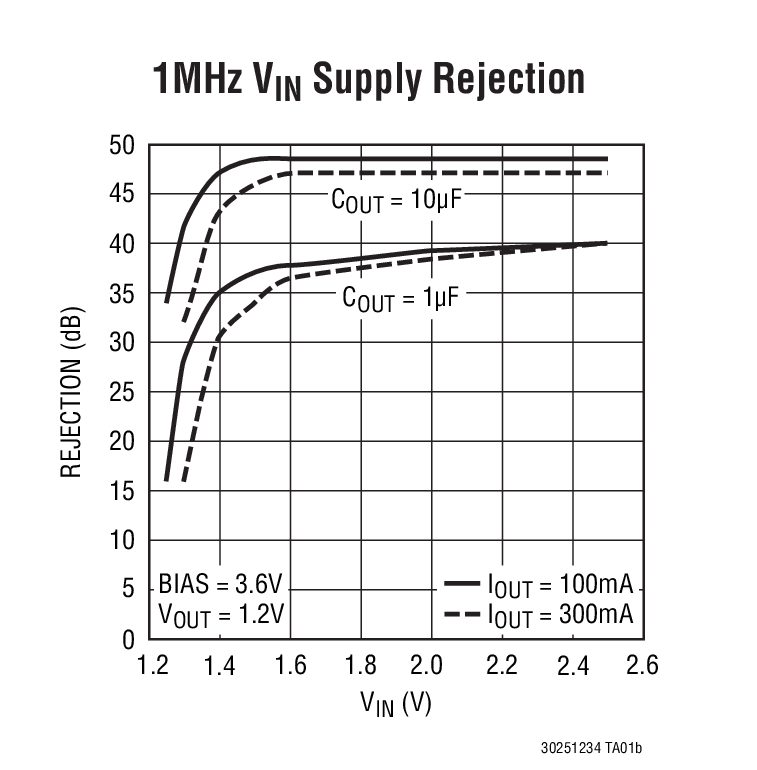

LTC3025-X典型应用图例二
LTC3025-X - 封装图解：

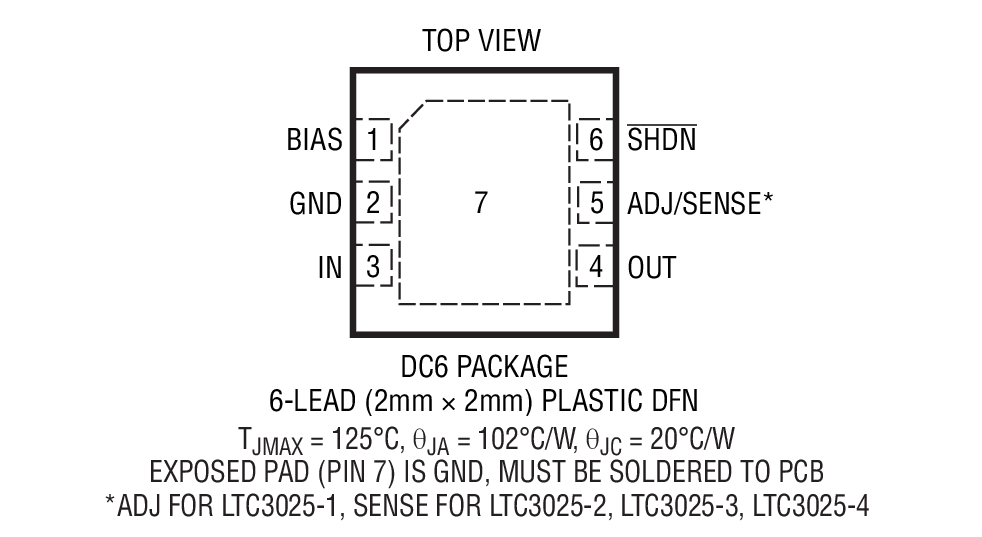

LTC3025-X封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3025-X介绍

LTC3025-X - LTC3025-X是500mA 微功率 VLDO 线性稳压器

LTC3025-X是LINEAR凌力尔特公司的一款正稳压器产品，LTC3025-X是LTC3025-X是500mA 微功率 VLDO 线性稳压器，本站介绍了LTC3025-X的封装应用图解、特点和优点、功能等，并给出了与LTC3025-X相关的LINEAR元器件型号供参考。

LTC3025-X - LTC3025-X是500mA 微功率 VLDO 线性稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LTC3025-X - 500mA 微功率 VLDO 线性稳压器

LTC3025-1 / LTC3025-2 / LTC3025-3 / LTC3025-4 - 500mA 微功率 VLDO 线性稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3025-X 是一款微功率、VLDOTM (非常低压差) 线性稳压器，可在输入电压低至 0.9V 的条件下运作。该器件能够提供 500mA 输出电流，典型压差仅为 85mV。需要一个 BIAS 电源以用于运行内部基准和 LDO 电路，而输出电流则直接来自 IN 电源，以实现高效稳压。LTC3025-1 具有一个可调的输出和一个 0.4V 的低基准，而 LTC3025-2、LTC3025-3 和 LTC3025-4 就分别具有一个固定的 1.2V、1.5V 和 1.8V 输出电压。

LTC3025-X 的低静态电流使其成为电池供电型系统的理想选择。对于采用三节镍氢 (NiMH) 电池或单节锂离子电池来供电的应用，BIAS 电压可直接由电池提供，而输入则可取自一个高效降压型稳压器，这样就提供了一个高效率、低噪声输出。

其他特点包括高输出电压准确度、卓越的瞬态响应、在采用小至 1μF 的超低 ESR 陶瓷电容器时实现稳定、短路和热过载保护以及输出电流限制。LTC3025-X 采用纤巧、扁平 (高度仅 0.75mm) 的 6 引脚 DFN (2mm x 2mm) 封装。

特点
  • 宽输入电压范围：0.9V 至 5.5V
  • 采用陶瓷电容器时可稳定
  • 非常低压差：85mV (在 500mA)
  • 可调输出范围：0.4V 至 3.6V (LTC3025-1)
  • 固定出：1.2V (LTC3025-2)，1.5V (LTC3025-3)，1.8V (LTC3025-4)
  • 在整个温度、电源和负载范围内实现 ±2% 的电压准确度
  • 低噪声：80μVRMS (10Hz 至 100kHz)
  • BIAS 电压范围：2.5V 至 5.5V
  • 快速瞬变恢复
  • 停机模式将负载与 VIN 和 VBIAS 断接
  • 低工作电流：IIN = 4μA，IBIAS = 50μA (典型值)
  • 低停机电流：IIN = 1μA，IBIAS = 0.01μA (典型值)
  • 输出电流限制
  • 热过载保护
  • 采用 6 引脚 (2mm x 2mm) DFN 封装
    • 应用
  • 低功率手持式设备
  • 低电压逻辑电源
  • DSP 电源
  • 蜂窝电话
  • 便携式电子设备
  • 手持式医疗仪器
  • 用于开关电源噪声抑制的后置稳压器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3025EDC-1 2x2 DFN-6 E $1.97
    LTC3025EDC-1#PBF 2x2 DFN-6 E $1.97
    LTC3025EDC-1#TR 2x2 DFN-6 E $1.97 $1.38
    LTC3025EDC-1#TRM 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-1#TRMPBF 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-1#TRPBF 2x2 DFN-6 E $1.97 $1.38
    LTC3025EDC-2 2x2 DFN-6 E $1.97
    LTC3025EDC-2#PBF 2x2 DFN-6 E $1.97
    LTC3025EDC-2#TR 2x2 DFN-6 E $1.97 $1.38
    LTC3025EDC-2#TRM 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-2#TRMPBF 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-2#TRPBF 2x2 DFN-6 E $1.97 $1.38
    LTC3025EDC-3#PBF 2x2 DFN-6 E $1.97
    LTC3025EDC-3#TRMPBF 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-3#TRPBF 2x2 DFN-6 E $1.97 $1.38
    LTC3025EDC-4 2x2 DFN-6 E $1.97
    LTC3025EDC-4#PBF 2x2 DFN-6 E $1.97
    LTC3025EDC-4#TRM 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-4#TRMPBF 2x2 DFN-6 E $1.97 $1.43
    LTC3025EDC-4#TRPBF 2x2 DFN-6 E $1.97 $1.38
    LTC3025IDC-1#PBF 2x2 DFN-6 I $2.17
    LTC3025IDC-1#TRM 2x2 DFN-6 I $2.17 $1.57
    LTC3025IDC-1#TRMPBF 2x2 DFN-6 I $2.17 $1.57
    LTC3025IDC-1#TRPBF 2x2 DFN-6 I $2.17 $1.52
    LTC3025IDC-2 2x2 DFN-6 I $2.17
    LTC3025IDC-2#PBF 2x2 DFN-6 I $2.17
    LTC3025IDC-2#TRM 2x2 DFN-6 I $2.17 $1.57
    LTC3025IDC-2#TRMPBF 2x2 DFN-6 I $2.17 $1.57
    LTC3025IDC-2#TRPBF 2x2 DFN-6 I $2.17 $1.52
    LTC3025IDC-3#PBF 2x2 DFN-6 I $2.17
    LTC3025IDC-3#TRMPBF 2x2 DFN-6 I $2.17 $1.57
    LTC3025IDC-3#TRPBF 2x2 DFN-6 I $2.17 $1.52
    LTC3025IDC-4#PBF 2x2 DFN-6 I $2.17
    LTC3025IDC-4#TRMPBF 2x2 DFN-6 I $2.17 $1.57
    LTC3025IDC-4#TRPBF 2x2 DFN-6 I $2.17 $1.52
