当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2655-12
LTC2655-12技术文档下载：
LTC2655-12技术文档产品手册下载
LTC2655-12 - 典型应用图例：

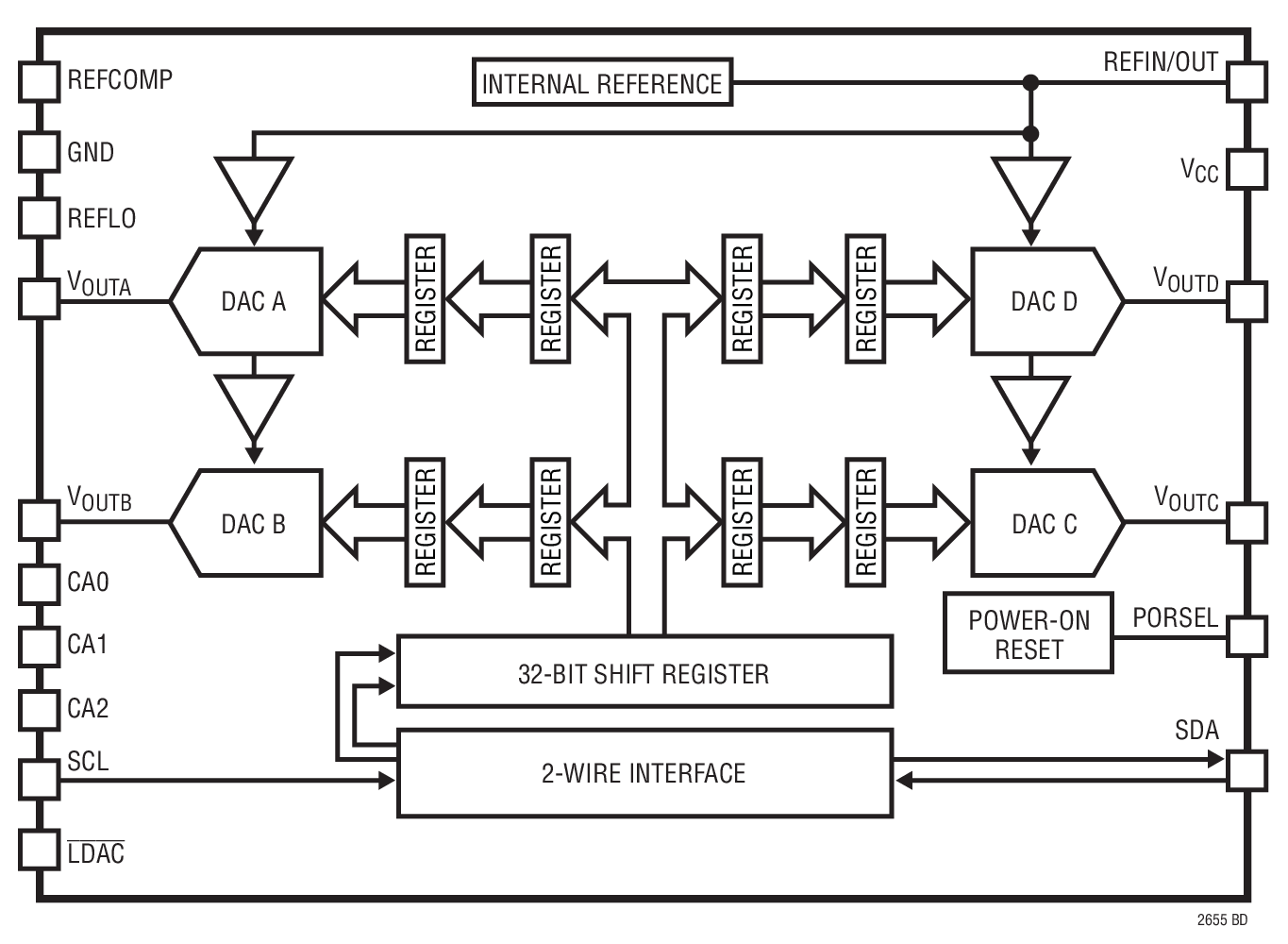

LTC2655-12典型应用图例一

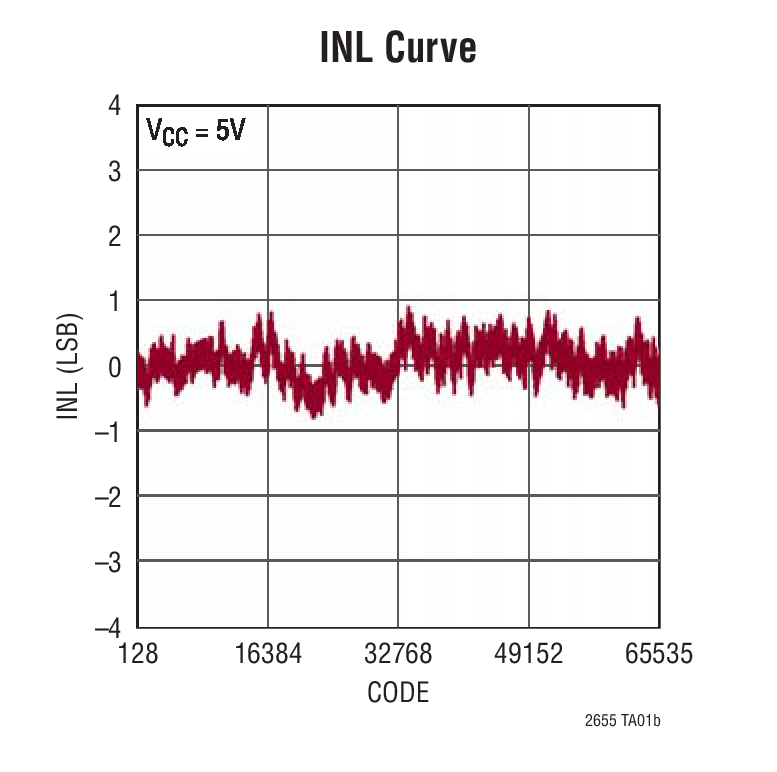

LTC2655-12典型应用图例二
LTC2655-12 - 封装图解：

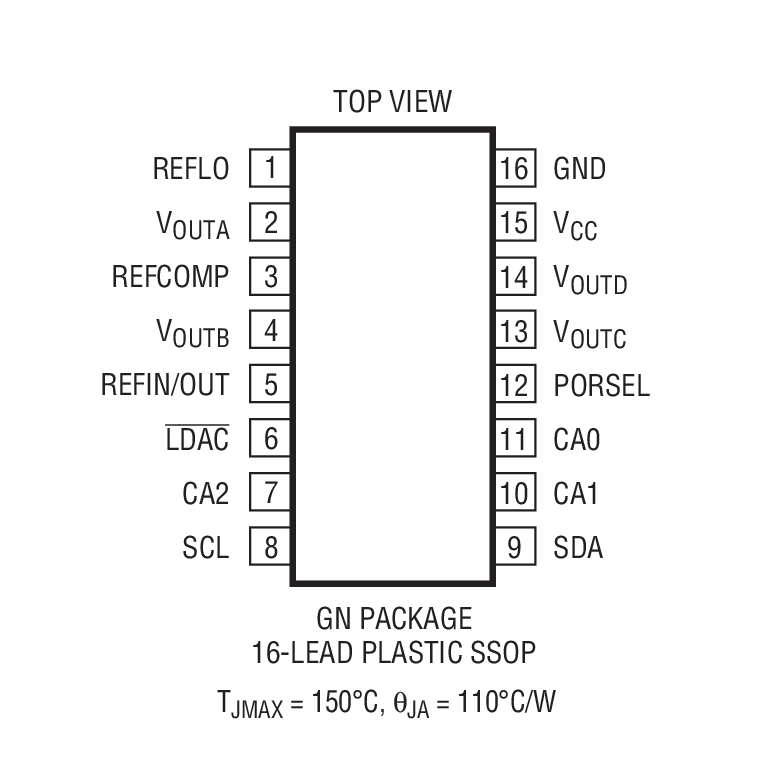

LTC2655-12封装图解一

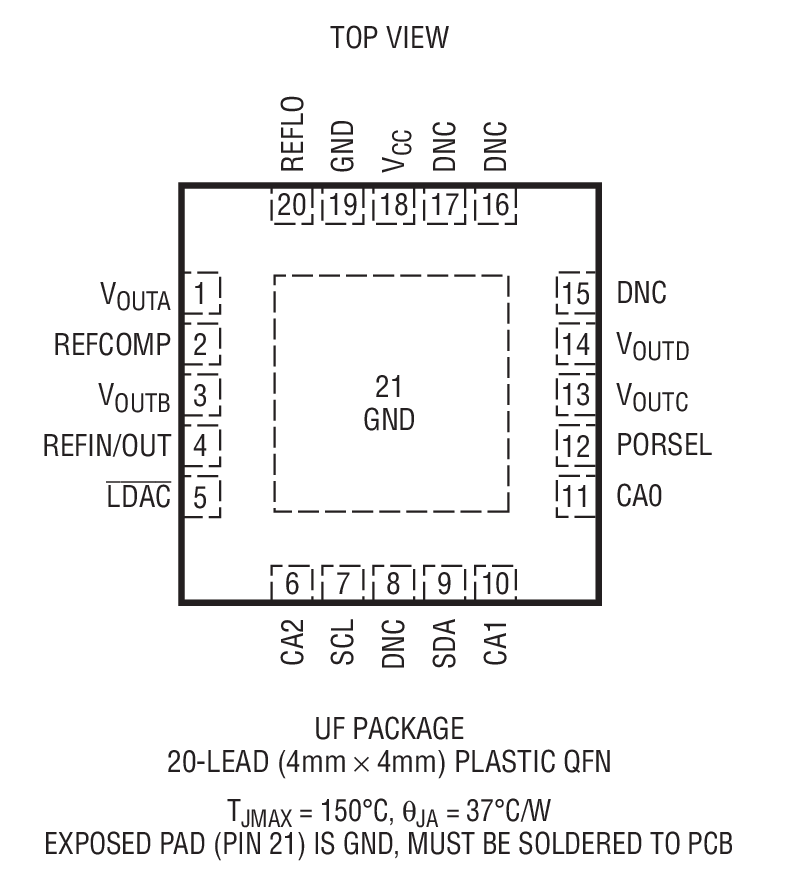

LTC2655-12封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2655-12介绍

LTC2655-12 - LTC2655-12是具10ppm/oC 最大值基准的四通道、I2C、16 位 / 12 位、轨至轨 DAC

LTC2655-12是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC2655-12是LTC2655-12是具10ppm/oC 最大值基准的四通道、I2C、16 位 / 12 位、轨至轨 DAC，本站介绍了LTC2655-12的封装应用图解、特点和优点、功能等，并给出了与LTC2655-12相关的LINEAR元器件型号供参考。

LTC2655-12 - LTC2655-12是具10ppm/oC 最大值基准的四通道、I2C、16 位 / 12 位、轨至轨 DAC - 电压输出 DAC - 数据转换 - 凌力尔特

LTC2655-12 - 具10ppm/oC 最大值基准的四通道、I2C、16 位 / 12 位、轨至轨 DAC

LTC2655 - 具10ppm/oC 最大值基准的四通道、I2C、16 位 / 12 位、轨至轨 DAC - Linear Technology（凌力尔特）

功能描述

LTC2655 是一个 4 通道、I2C、16 位 / 12 位、轨至轨 DAC 系列，具有集成 10ppm/ºC 最大值基准。这些DAC 具有内置的高性能、轨至轨输出缓冲器，并保证具有单调特性。LTC2655-L 具有一个 2.5V 的全标度输出和集成基准，并采用 2.7V 至 5.5V 的单工作电源。LTC2655-H 具有一个 4.096V 的全标度输出和集成基准，并采用 4.5V 至 5.5V 的单工作电源。每个 DAC 也可以采用一个外部基准来运作，该外部基准负责将 DAC 全标度输出设定为外部基准电压的两倍。

这些器件采用二线式 I2C 兼容型串行接口。LTC2655 工作于标准模式 (最大时钟频率为 100kHz) 和快速模式 (最大时钟频率为 400kHz)。LTC2655 包括一个受控于 PORSEL 引脚的上电复位电路。如果 PORSEL 引脚连接至 GND，则 DAC 在上电时被复位至零标度。如 果 PORSEL 引脚连接至 VCC，则 DAC 在上电时将被复位至中间标度。

特点
  • 集成 10ppm/ºC 最大值基准
  • 最大 INL 误差：±4LSB (在 16 位)
  • 在整个温度范围内保证单调
  • 可选择的内部或外部基准
  • 2.7V 至 5.5V 电源范围 (LTC2655-L)
  • 集成基准缓冲器
  • DAC 之间的超低串扰 (<1nV•s)
  • 上电复位至零标度/中间标度
  • 异步 DAC 更新引脚
  • 纤巧型 20 引脚 4mm x 4mm QFN 封装和 16 引脚窄体 SSOP 封装
    • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 汽车
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2655BCGN-H16#PBF SSOP-16 C $11.36 $7.95
    LTC2655BCGN-H16#TRPBF SSOP-16 C $11.42 $8.01
    LTC2655BCGN-L16#PBF SSOP-16 C $11.36 $7.95
    LTC2655BCGN-L16#TRPBF SSOP-16 C $11.42 $8.01
    LTC2655BCUF-H16#PBF 4x4 QFN-20 C $11.36 $7.95
    LTC2655BCUF-H16#TRPBF 4x4 QFN-20 C $11.42 $8.01
    LTC2655BCUF-L16#PBF 4x4 QFN-20 C $11.36 $7.95
    LTC2655BCUF-L16#TRPBF 4x4 QFN-20 C $11.42 $8.01
    LTC2655BIGN-H16#PBF SSOP-16 I $13.07 $9.15
    LTC2655BIGN-H16#TRPBF SSOP-16 I $13.13 $9.21
    LTC2655BIGN-L16#PBF SSOP-16 I $13.07 $9.15
    LTC2655BIGN-L16#TRPBF SSOP-16 I $13.13 $9.21
    LTC2655BIUF-H16#PBF 4x4 QFN-20 I $13.07 $9.15
    LTC2655BIUF-H16#TRPBF 4x4 QFN-20 I $13.13 $9.21
    LTC2655BIUF-L16#PBF 4x4 QFN-20 I $13.07 $9.15
    LTC2655BIUF-L16#TRPBF 4x4 QFN-20 I $13.13 $9.21
    LTC2655CGN-H12#PBF SSOP-16 C $7.20 $5.04
    LTC2655CGN-H12#TRPBF SSOP-16 C $7.26 $5.10
    LTC2655CGN-L12#PBF SSOP-16 C $7.20 $5.04
    LTC2655CGN-L12#TRPBF SSOP-16 C $7.26 $5.10
    LTC2655CUF-H12#PBF 4x4 QFN-20 C $7.20 $5.04
    LTC2655CUF-H12#TRPBF 4x4 QFN-20 C $7.26 $5.10
    LTC2655CUF-L12#PBF 4x4 QFN-20 C $7.20 $5.04
    LTC2655CUF-L12#TRPBF 4x4 QFN-20 C $7.26 $5.10
    LTC2655IGN-H12#PBF SSOP-16 I $8.28 $5.80
    LTC2655IGN-H12#TRPBF SSOP-16 I $8.34 $5.86
    LTC2655IGN-L12#PBF SSOP-16 I $8.28 $5.80
    LTC2655IGN-L12#TRPBF SSOP-16 I $8.34 $5.86
    LTC2655IUF-H12#PBF 4x4 QFN-20 I $8.28 $5.80
    LTC2655IUF-H12#TRPBF 4x4 QFN-20 I $8.34 $5.86
    LTC2655IUF-L12#PBF 4x4 QFN-20 I $8.28 $5.80
    LTC2655IUF-L12#TRPBF 4x4 QFN-20 I $8.34 $5.86
