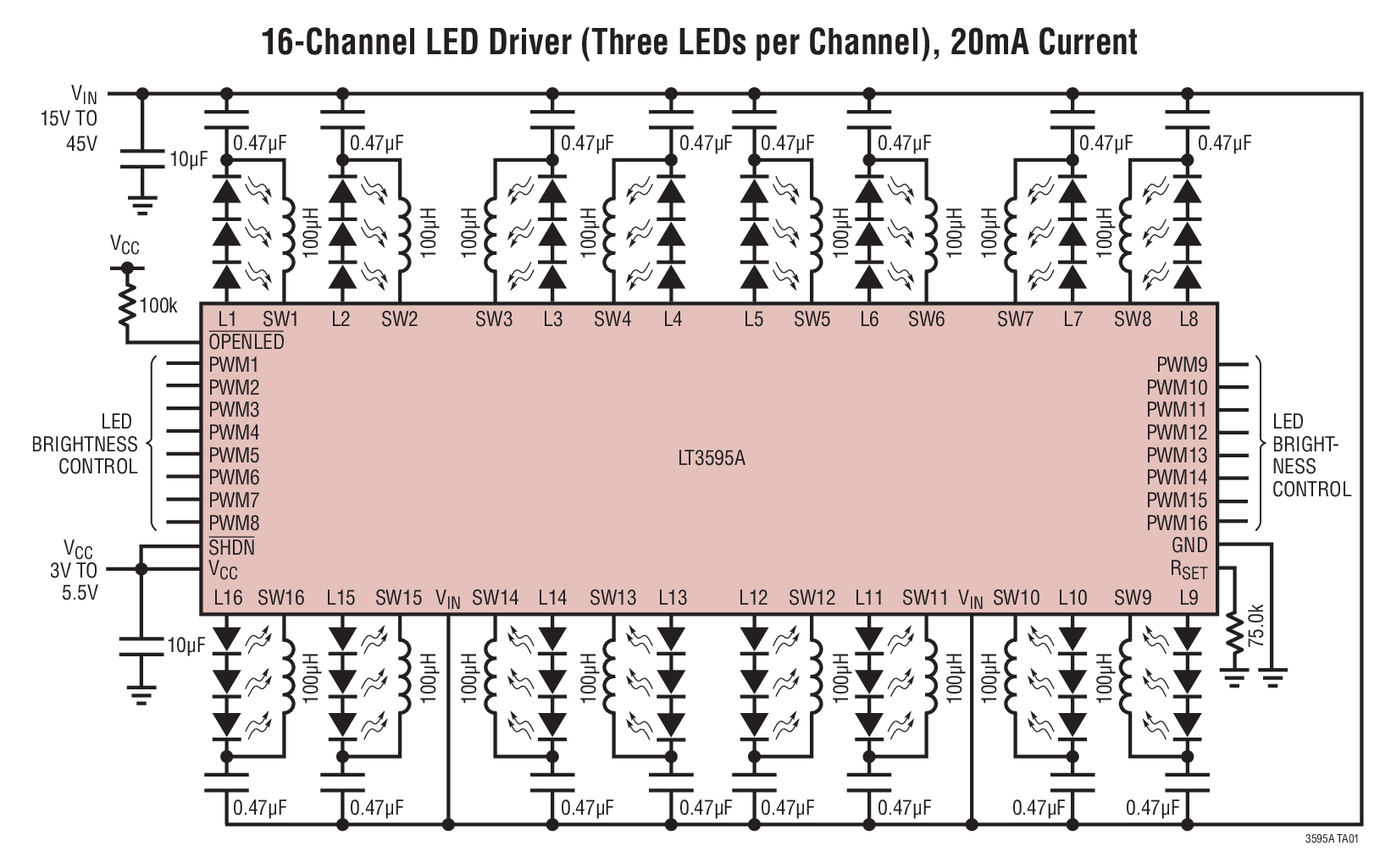

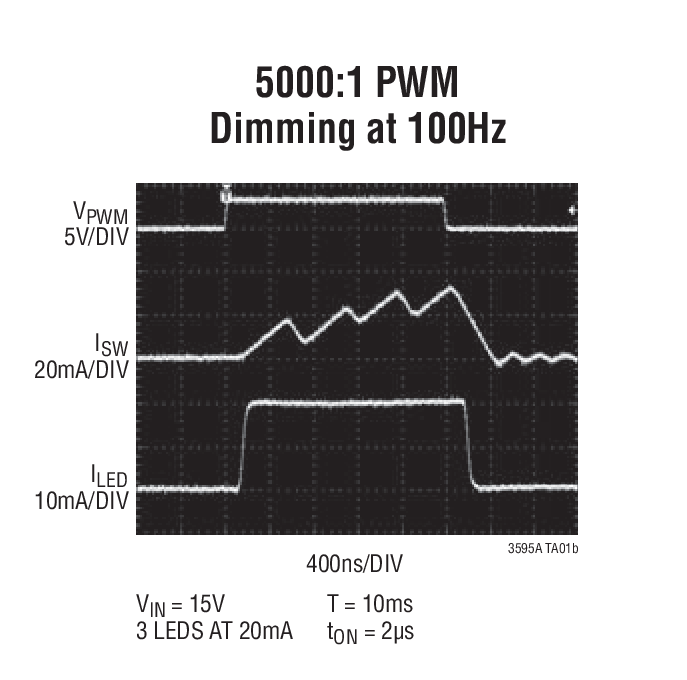

LT3595A - 典型应用图例：

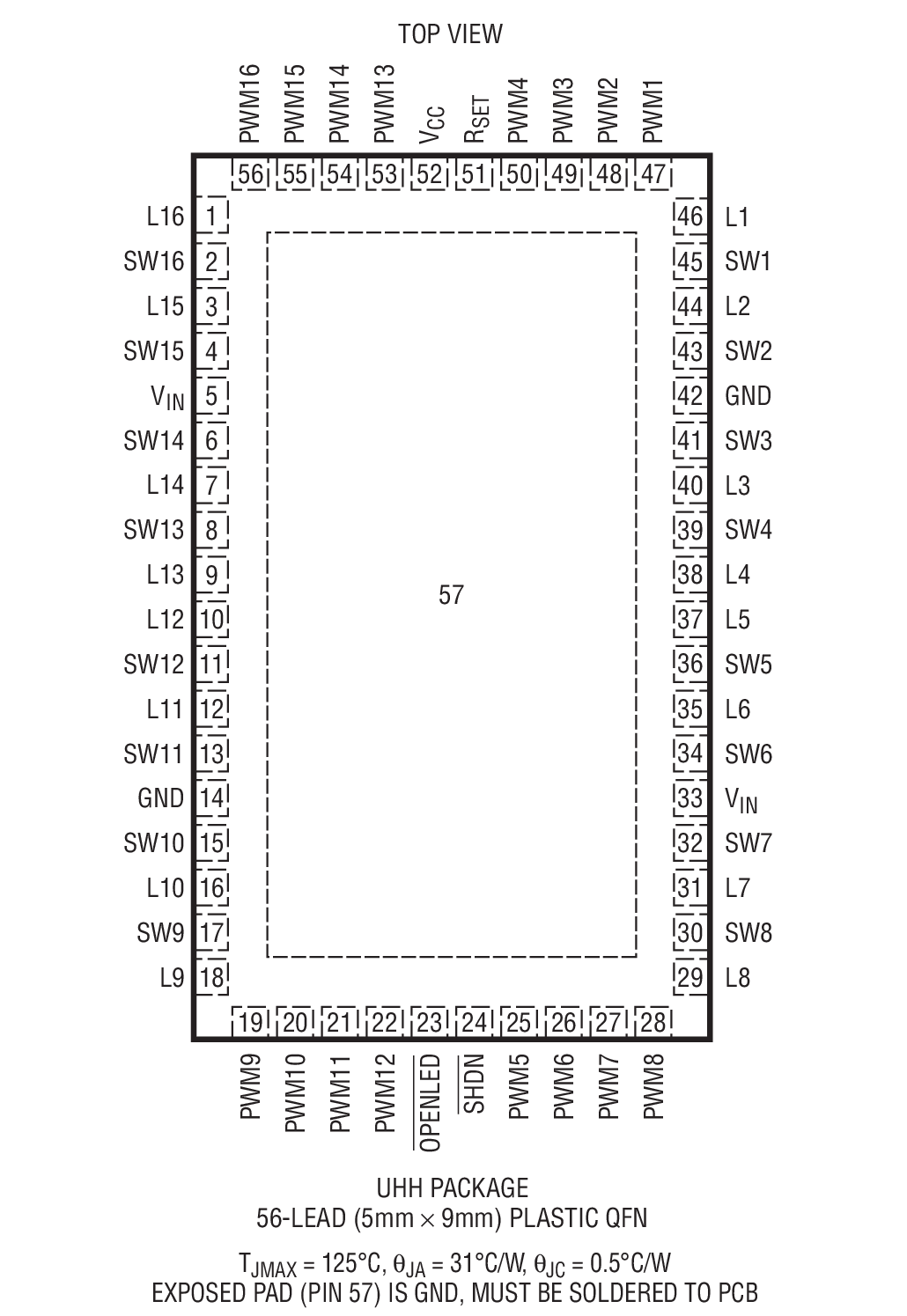

LT3595A - 封装图解：

LT3595A - LT3595A是16 通道降压模式 LED 驱动器

LT3595A是Linear公司的一款降压型 LED 驱动器产品，LT3595A是16 通道降压模式 LED 驱动器，本站介绍了LT3595A的封装应用图解、特点和优点、功能等，并给出了与LT3595A相关的凌力尔特元器件型号供参考。

LT3595A - 16 通道降压模式 LED 驱动器

LT3595A - 16 通道降压模式 LED 驱动器 - Linear Technology（凌力尔特）

功能描述

LT3595A 是一款高性能 LED 驱动器，专为以高达 50mA 的电流来驱动 16 个各具多达 10 个 LED 的独立通道而设计。LED 的串联连接提供了相等的 LED 电流，因而产生了均匀的亮度。电源开关、肖特基二极管和补偿元件全部内置于器件之中，从而实现了小巧的转换器占板面积和较低的元件成本。2MHz 的高开关频率允许使用纤巧、扁平的电感器和电容器。一种固定频率、电流模式架构可在一个很宽的电源电压和输出电压范围内实现稳定的操作。

利用单个外部电阻器即可设定所有 16 个通道的 LED 电流，这样就能够通过对各个PWM 引脚进行脉宽调制来控制每个通道的调光操作。LED 电流精度为 7%，通道至通道电流匹配准确度为 ±4%，而 PWM 调光范围为 5000:1。该器件采用 5mm x 9mm x 0.75mm 56 引脚 QFN 封装。

特点

4.5V 至 45V输入电源范围

每个通道高达 50mA 的 LED 电流

100mA、45V 内部开关

相对 LT3595 的改进之处：引出脚配置允许进行单面 PCB 布局具有较高的最大开关占空比 LED 电流准确度 (7% 对 8%) ±4% LED 电流匹配准确度

16 个独立的 LED 通道

5000:1 True Color PWMTM 调光范围

LED 在停机模式中被断接

内部肖特基二极管

2MHz 开关频率

RSET 引脚负责设定主控 LED 电流

典型效率：92%
